方形法兰带座外球面轴承结构设计

　　在轻工输送线、小型农机、食品加工设备这类需要频繁调整轴系对中的场景里，方形法兰带座外球面轴承是出镜率极高的支撑部件，这类部件不需要复杂的安装基座，直接通过四个安装孔锁固在设备立板或者框架型材上就能完成轴端支撑，相比整体式轴承座，它的调心容错能力能抵消安装面的平面度误差、轴系加工带来的轻微同轴度偏差，避免轴运转时出现别劲、发热的问题。

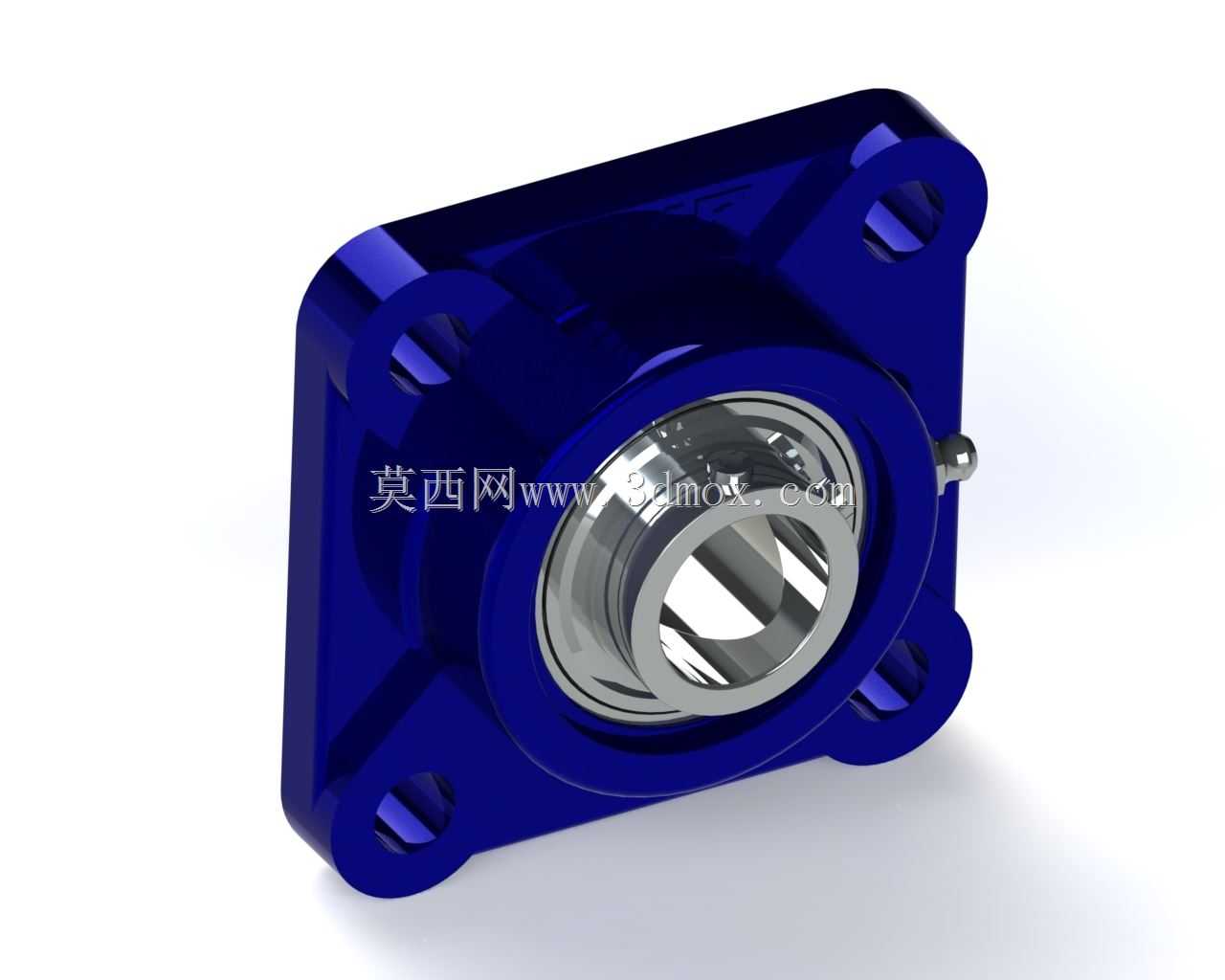

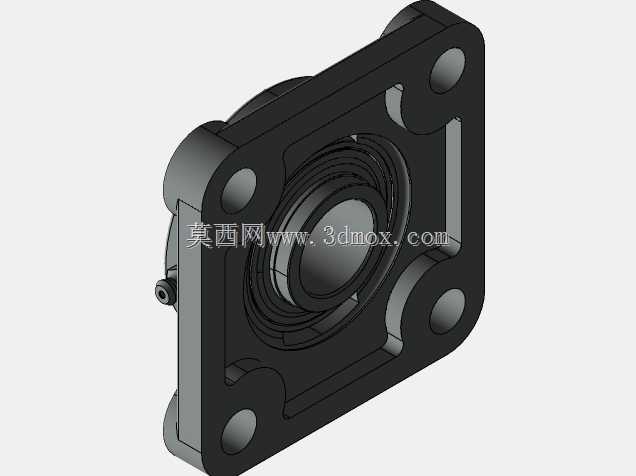

　　这个模型还原的SKF规格UCF205带座轴承，核心结构分为铸铁材质的方形法兰座与嵌入其中的外球面球轴承两部分，法兰座四个角的安装孔做了沉台设计，安装时内六角螺栓的头部可以完全沉入沉台内，不会突出安装面干涉周边的传动部件，座体与轴承配合的球面型腔加工精度直接决定了调心范围，这类标准件的调心角度通常在2度左右，足够覆盖常规设备安装时的角度偏差。轴承内圈采用顶丝锁紧结构，装配时将轴穿入内圈孔后拧紧侧面的紧定螺钉，就能实现轴与内圈的同步转动，不需要额外加工轴肩或者配做键连接，大幅降低了配套轴的加工难度，尤其适合中小扭矩的传动场景。

　　从安装边界来看，这类205规格的方形座四个安装孔的中心距符合行业通用标准，配套轴径为25mm，座体总厚度、轴承突出座体的高度都有统一的尺寸规范，设计选型时不需要额外测绘，直接按照样本尺寸预留安装空间即可。座体的蓝色涂装是工业轴承座常见的防锈漆层，建模时还原了漆面的质感与金属轴承的金属光泽，结构上完整保留了注油嘴的细节，实际使用中可以通过注油嘴定期向轴承内部补充润滑脂，延长部件的维护周期。

　　设计这类标准件三维模型时，重点要还原各部分的装配关系，轴承外圈与座体球面的配合间隙、内圈顶丝的位置、安装沉孔的深度都要和实物尺寸一致，方便设计人员直接调用到设备总装图中做干涉检查，不需要反复核对尺寸。在皮带输送机的从动辊支撑、小型风机的叶轮轴支撑、包装设备的辊轮轴支撑场景中，这类带座轴承可以直接替换同规格的其他品牌产品，互换性极强，不需要改动安装孔位就能完成维护更换，这也是它在通用机械设备中被广泛应用的核心原因。建模时还需要注意座体的铸造圆角细节，避免出现尖锐直角，符合铸造件的实际加工工艺特征，轴承部分的保持架、钢球结构虽然在外部不可见，但完整建模能更好地还原部件的重量、转动惯量参数，给后续的有限元受力分析、运动仿真提供准确的模型基础。
