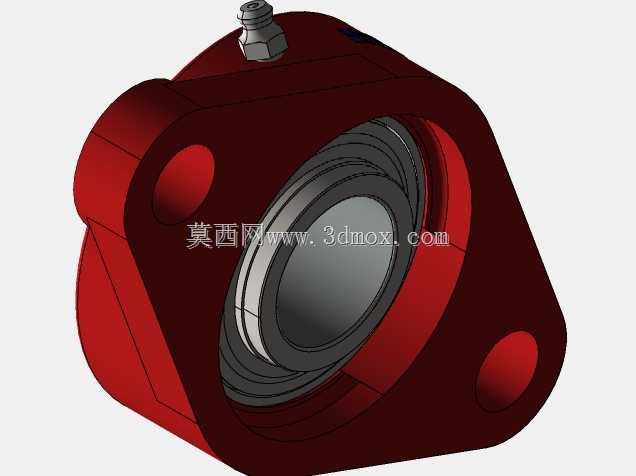

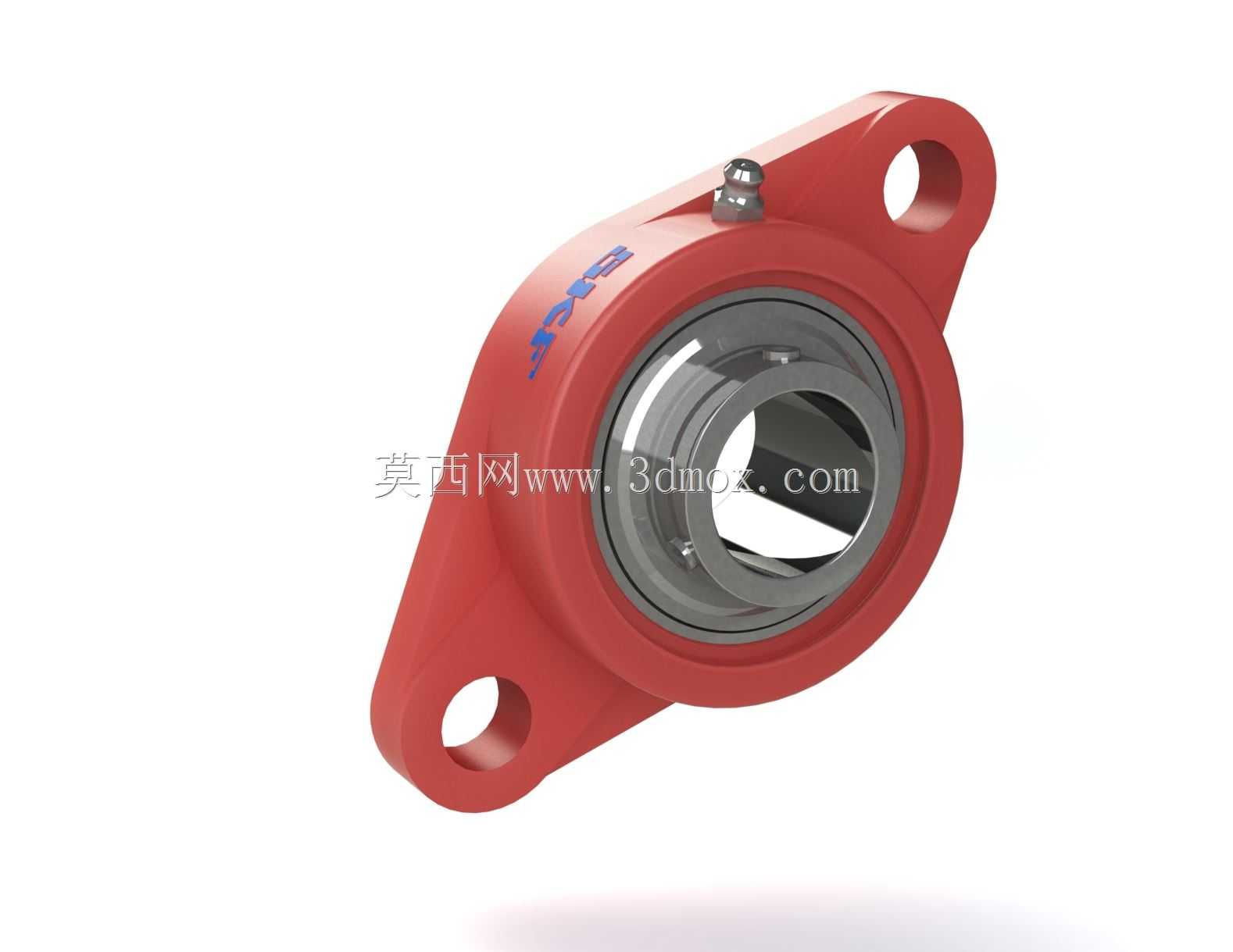

SKF菱形带座外球面轴承UCFL206结构设计

　　在轻工输送线、食品加工设备、小型农机传动端的设计选型中，这类菱形法兰式带座外球面轴承是出镜率极高的支撑部件，核心作用是为旋转轴提供稳定径向支撑，同时补偿一定的安装对中误差，降低现场装配的精度要求。从结构设计逻辑来看，该组件采用轴承座与外球面球轴承分体预装的形式，铸铁材质的菱形座体做了加厚的安装耳设计，两个安装孔沿轴承中心对称分布，孔位做了锪平处理，保证螺栓锁紧时接触面贴合紧密，不会出现局部应力集中导致的座体开裂。座体的轴承容纳腔与外球面轴承的外圈球面做了适配加工，装配后轴承可在座腔内小角度偏转，以此抵消轴加工时的同轴度误差、机架焊接变形带来的安装偏差，避免轴承在运行中出现别劲、早期磨损的问题。轴承本体采用双面密封结构，内置润滑脂，

　　顶部预留的注油嘴可在长期运行后补充润滑脂，延长维护周期，密封唇口能阻挡粉尘、水汽进入轴承滚道，适配多尘、有少量溅水的作业场景。从安装边界来看，该型号对应206尺寸系列的轴承内孔，适配直径30mm的光轴，两个安装孔的中心距符合通用安装规范，座体的整体外轮廓尺寸紧凑，菱形的安装形式不需要在机架上加工沉台，直接通过螺栓固定在安装立面即可，相比立式座更节省安装空间，尤其适合侧面安装的传动辊、从动轮支撑场景。设计建模时需要重点关注座体安装面的平面度要求、轴承外圈与座腔的配合间隙、注油嘴的安装位置是否与周边结构干涉，同时要保证两个安装孔的轴线与轴承内孔轴线的平行度，避免安装后轴出现偏斜。这类带座轴承不需要额外设计轴承座的复杂加工工装，选型后直接采购标准件即可完成装配，能大幅缩短设备的设计与制造周期，在中小型传动结构的设计中是性价比极高的标准支撑部件。
