三轴散装粉料运输半挂罐体结构设计

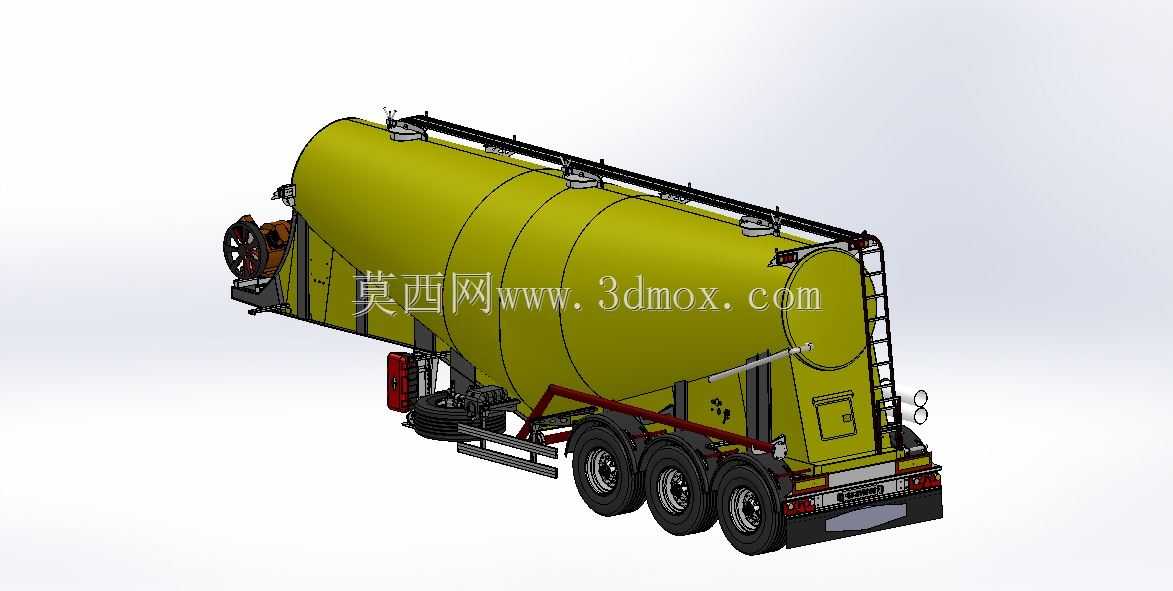

　　该模型还原的是散装粉粒物料运输半挂车上装核心结构，主要适配干粉砂浆、水泥、粉煤灰等无包装粉状物料的中长途公路转运场景，这类设备常见于商砼站、建材堆场、大型基建项目的物料接驳环节，相比传统袋装运输能减少物料撒漏、降低人工装卸成本，同时避免粉料受潮结块。从结构设计来看，罐体采用三段式变径筒身布局，整体沿车架纵向呈前高后低的倾斜布置，倾斜角度匹配粉料流化后的自然滑移角，卸料时无需额外举升机构就能依靠重力配合流化床完成物料自流，减少卸料残留率。罐体顶部沿纵向布置有进料口与安全防护走台，侧边设置爬梯连通地面与顶部操作区，爬梯踏步做防滑凸起设计，顶部走台周边设置可拆卸式安全护栏，满足现场人员开盖检查、清理进料口的操作安全要求。

　　罐体尾部集成操作箱与气路接口，侧面预留外接气源快接端口，可对接场站固定气源或车载空压机输出的压缩空气，通过罐内布置的多孔流化板将粉料气悬浮为流体状态，配合卸料管道实现密闭式输送，全程无粉尘外溢。底盘部分采用三轴空气悬架承载布局，轴距匹配公路货运半挂车通用限值，轮距符合道路通行外廓要求，车架与罐体之间采用高强度支架焊接连接，支架处做局部加强筋处理，分散满载状态下罐体的集中载荷，避免长期颠簸出现焊缝开裂。罐体前端设置传动连接支座，可对接半挂牵引车的取力输出端口，也可适配独立动力单元驱动的空压机系统，安装边界上预留了常规挡泥板、尾灯、侧防护栏的安装孔位，与通用三轴半挂底盘的安装孔位完全匹配，不需要额外改制车架即可完成上装装配。

　　设计过程中充分考虑了日常维护需求，罐体下部设置有检修人孔，可定期进入罐内检查流化板磨损情况、清理结块残留，气路管线沿车架纵梁内侧排布，用管卡固定避免行驶过程中晃动磨损，所有外露管线接口做防尘防水处理，适配户外复杂工况的使用需求。
