三轴散装物料运输半挂罐车结构模型

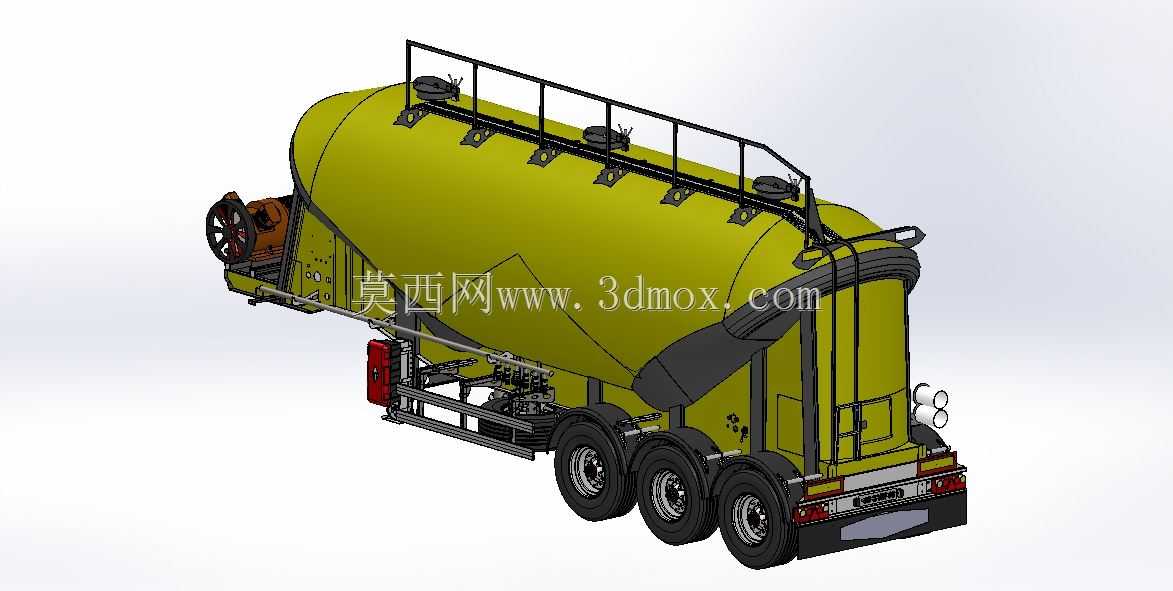

　　该模型还原的是散装粉体物料公路运输常用的罐式半挂运输单元，主要适配建材、粮食、化工粉料等无包装散料的中长途干线转运场景，日常作业中需与牵引车头配合组成完整列车，接入物流场站、粉料加工厂、商混站等装卸点位的气力输送管线完成物料装卸。从结构设计逻辑来看，罐体采用变截面卧式椭圆锥造型，相比等径圆柱罐体，在限定整车外廓尺寸的前提下，既可以优化内部粉料的流化卸料角度，减少罐内余料残留，也能合理分配轴荷，避免三轴轴荷偏差过大导致的轮胎异常磨损或合规性问题。罐体顶部设置的走台板与防护栏杆，是供人员登顶操作罐口、检修附件的作业通道，栏杆高度符合道路车辆外部防护的相关要求，走台表面做防滑结构处理，避免雨天或粉料洒落时人员滑倒。

　　罐体尾部集成的卸料管路结构，预留了与外接压缩气源对接的接口，内部布置的流化装置可将罐内粉料气化形成流态，通过压差将物料输送至指定储料仓内，无需额外配备大型装卸机械即可完成卸料作业。底盘部分采用三轴并装布置，匹配重载型悬挂与车轴，单轴额定载荷满足公路货运的轴荷限值要求，轮胎选用重载货运常用的子午线轮胎，轮距与安装位置严格遵循半挂车通用安装边界，可适配多数主流牵引销高度的牵引车头。罐体侧面布置的气路控制阀体、储气瓶组，均按照实车操作习惯排布在便于人员站立操作的高度区间，管路走向沿底盘纵梁内侧布置，避免行驶过程中被飞溅物击打损坏，同时预留了足够的检修拆装空间。尾部的灯具、防护杠、牌照安装位均按照道路车辆的外部防护与标识要求布置，

　　后防护杠的离地高度与强度满足后下部防护的相关要求，可在发生追尾事故时减少小型车辆的钻入风险。该模型完整还原了罐体、底盘、走台、卸料系统、附属附件的全部装配关系，各部件的连接位置、安装间隙均参考实车设计参数设定，可用于半挂车结构设计参考、散料运输设备选型校核，也可作为物流场景仿真、车辆结构教学的三维参考素材。
