拖车设备用U型栓固定安装座结构设计

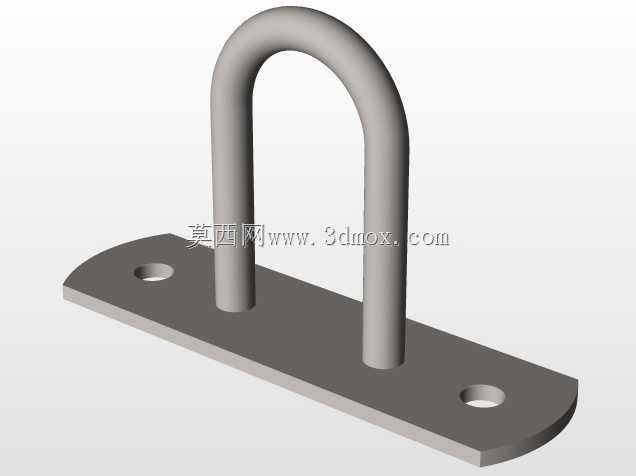

　　这款U型栓固定安装座是拖车牵引连接系统里的核心受力构件，日常在轻型拖挂设备、户外露营拖车、小型货运拖板的挂接点位应用十分广泛，主要承担牵引过程中绳索、卸扣与拖车本体之间的载荷传递作用，避免牵引作用力直接作用在拖车薄壁钣金上造成结构撕裂变形。从结构设计逻辑来看，底座采用两端圆弧过渡的长条形平板结构，两端开设同轴等径的沉头安装孔，安装时可适配标准内六角螺栓或六角头螺栓，将整个构件牢牢固定在拖车底盘的预设安装平面上，圆弧端的设计一方面可以减少安装时的边角磕碰划伤，另一方面也能降低应力集中系数，在承受交变牵引载荷时避免端部出现裂纹萌生。U型弯杆部分采用等直径圆钢弯折成型，两个直杆段垂直焊接在底座平板的中轴线上，弯折处做了大圆弧过渡处理，

　　没有尖锐的弯折棱角，既可以避免牵引绳索挂接时出现割绳、磨绳的问题，也能让弯杆承受的拉力均匀分散到两个直杆与底座的焊接点位上，不会出现单侧受力过载的情况。从安装边界来看，底座的长度尺寸需要匹配拖车底盘上的安装孔位间距，安装孔的中心距要和底盘预设的螺纹孔位置完全对应，安装后底座平面需要和底盘安装面完全贴合，不能出现翘曲间隙，否则牵引时会产生附加弯矩，大幅降低构件的承载能力。U型弯杆的内净空尺寸需要适配常用卸扣、牵引绳环的穿入需求，弯杆的直径要根据额定牵引载荷做匹配，避免过载时出现弯杆塑性变形。设计时焊接位置需要做满焊处理，焊后要打磨焊渣去除焊接应力，整体表面做喷塑或镀锌防锈处理，适应户外拖车使用时的雨淋、泥泞等腐蚀环境，延长构件的使用寿命。在实际选型应用中，这类固定座的承载能力需要和拖车的额定牵引质量匹配，不能用小载荷规格的构件牵引大质量设备，同时安装时螺栓需要加装防松垫圈，避免行驶过程中振动导致螺栓松脱，引发牵引脱落的安全事故。
