拖车挂钩连接固定结构件设计

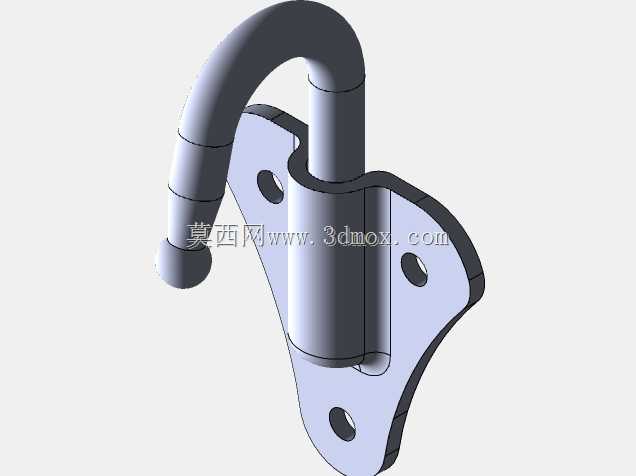

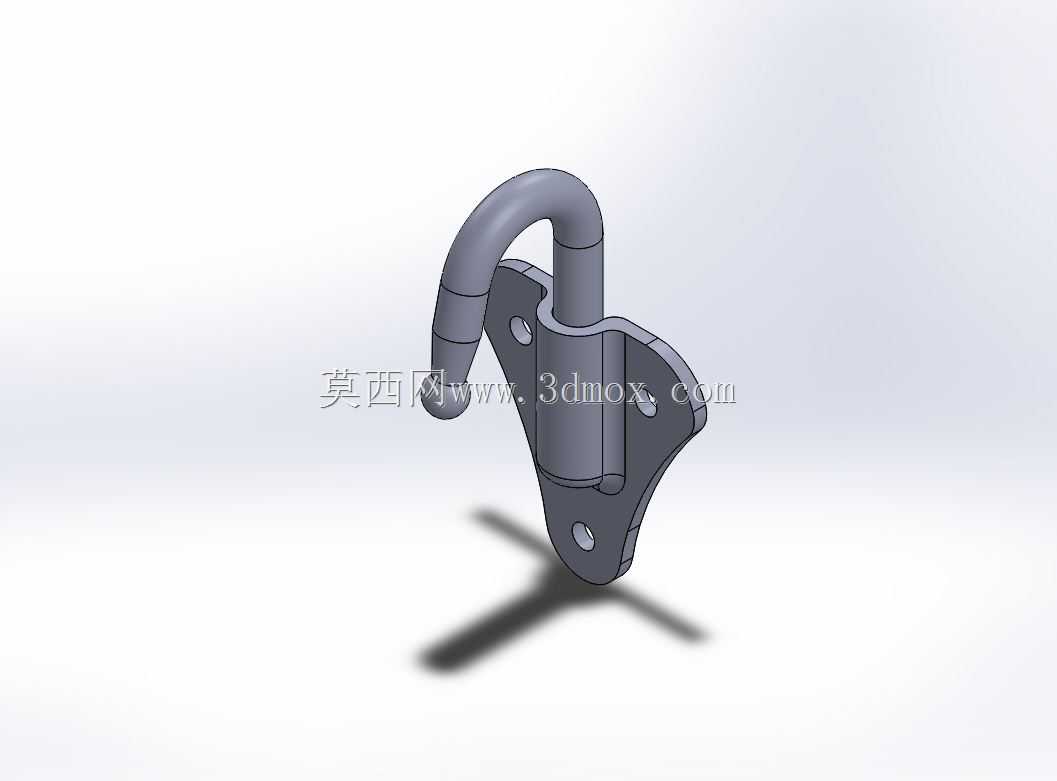

　　这类挂接构件主要应用在轻型拖挂设备、农用机具、小型工程附属装置与主牵引载体的连接场景中，日常作业时承担牵引载荷传递、挂接锁定的核心作用，不管是短途转运零散工装、拖挂小型物料斗，还是户外作业时配套发电机组、移动焊台等便携设备的拖行固定，都需要依靠这类构件完成可靠的力传导。从结构设计逻辑来看，构件采用一体式弯勾加安装基板的组合形式，弯勾部分做了圆弧过渡处理，避免应力集中在弯折区域，勾体末端做了收窄导向，方便挂接时快速对位配套的挂环或者锁扣，不需要额外调整角度就能完成初步挂入。安装基板采用异形轮廓设计，三个安装孔位呈三角分布，相比对称排布的孔位，三角布局能在承受斜向牵引载荷时分散螺栓的剪切力，避免单个螺栓受力过大出现剪切断裂，

　　基板与弯勾衔接的位置做了加厚凸台，这个区域是整个构件载荷最集中的位置，加厚处理能提升整体的抗扭、抗拉伸强度，避免长期交变载荷下出现焊缝开裂或者基体变形。从安装边界来看，基板的贴合面做了平面度处理，安装时可以直接贴合在牵引载体的钢梁或者预留安装面上，不需要额外加工适配垫块，三个安装孔的孔径适配常规的M10或者M12高强度螺栓，孔位周边做了沉台设计，螺栓安装后头部不会突出基板表面，避免挂接作业时勾体转动剐蹭螺栓头。实际使用中，这类挂钩的弯勾角度经过反复校核，挂入配套挂环后，在水平牵引、上坡牵引、小角度转向牵引的不同工况下，挂环都不会从勾体中脱出，不需要额外加装防脱插销也能满足常规作业的安全要求，

　　如果是重载场景可以在勾体末端的预留孔位加装防脱销，进一步提升挂接可靠性。构件整体采用金属材质建模时还原了冲压折弯后的成型特征，没有多余的装饰结构，所有轮廓都服务于载荷传递和安装便捷性的需求，弯勾的曲率半径兼顾了挂接时的导向顺滑度和勾体本身的结构强度，曲率过小会导致应力集中，曲率过大则会增加挂接后挂环的窜动量，设计时取了两者的平衡值，既保证挂接操作顺畅，也能限制挂环的横向窜动范围，减少行驶过程中挂接位置的异响和磨损。
