双轴液压自卸货运拖车结构设计

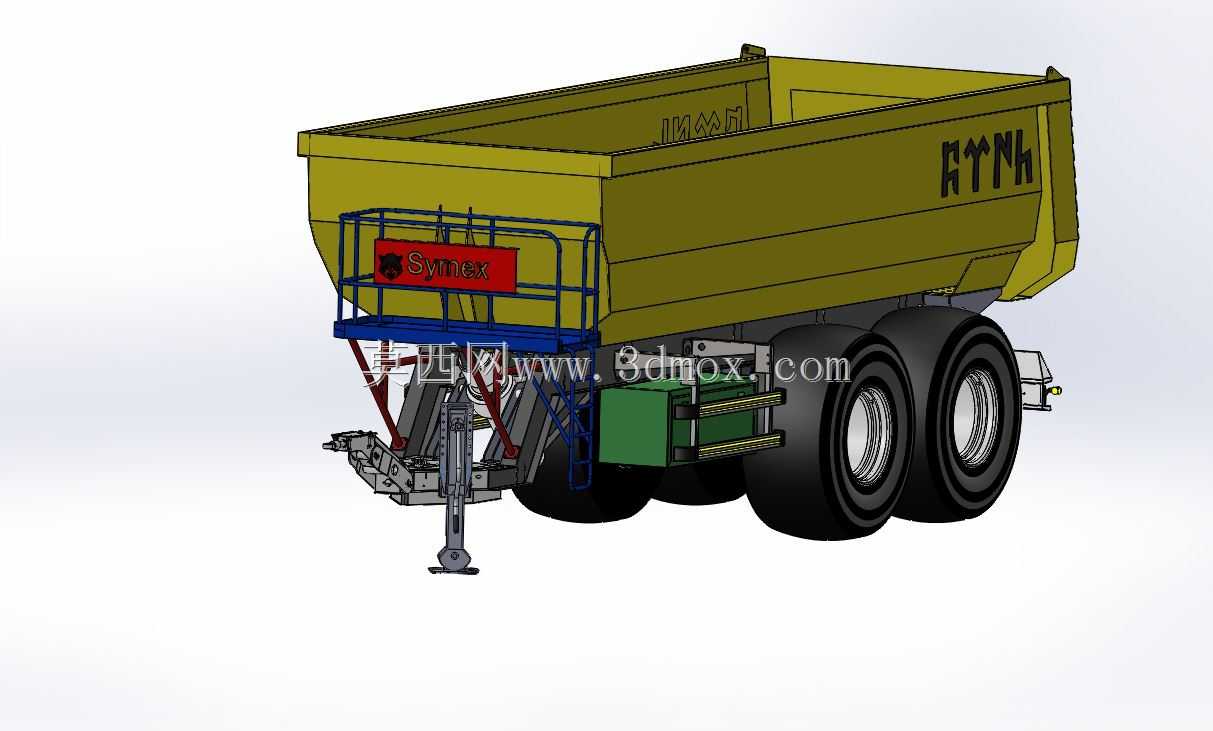

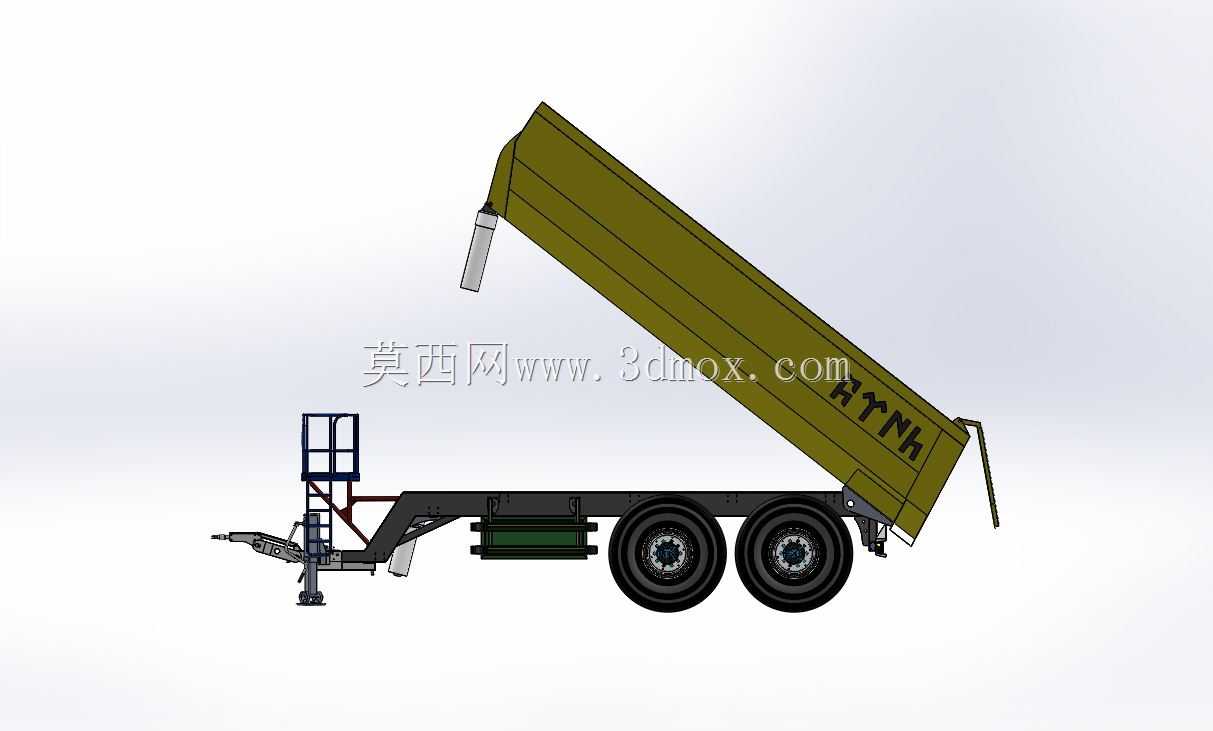

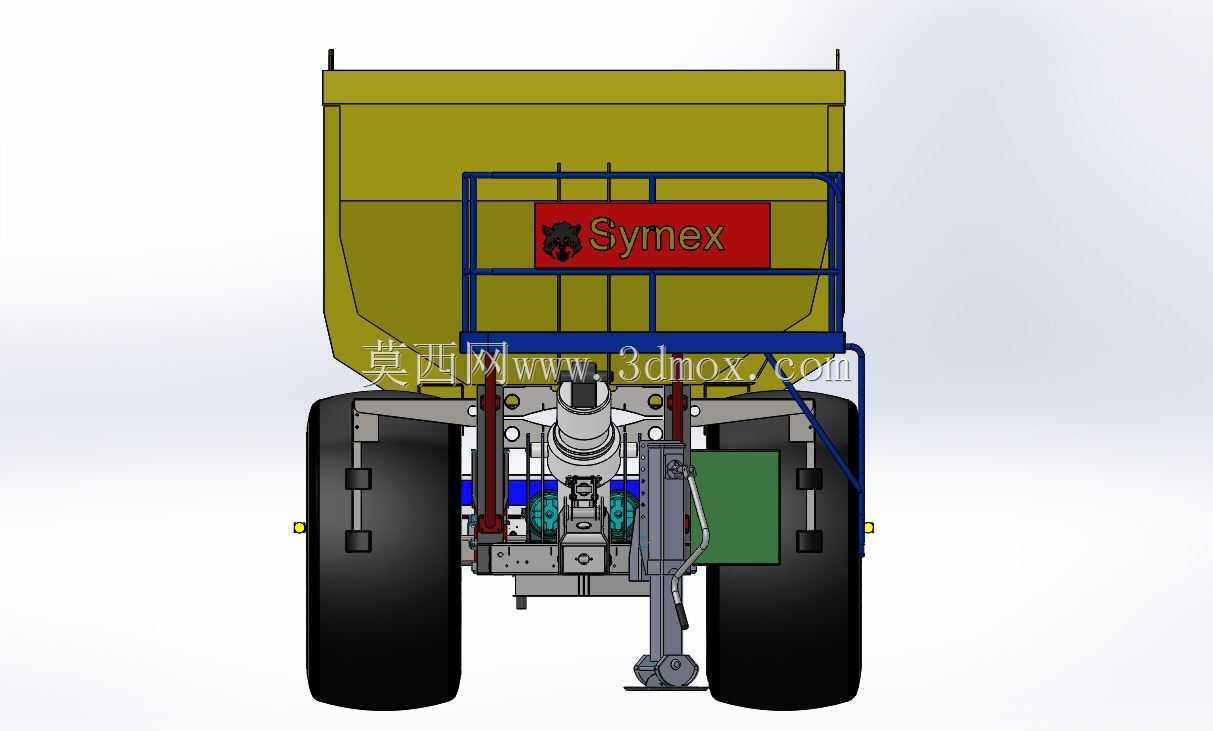

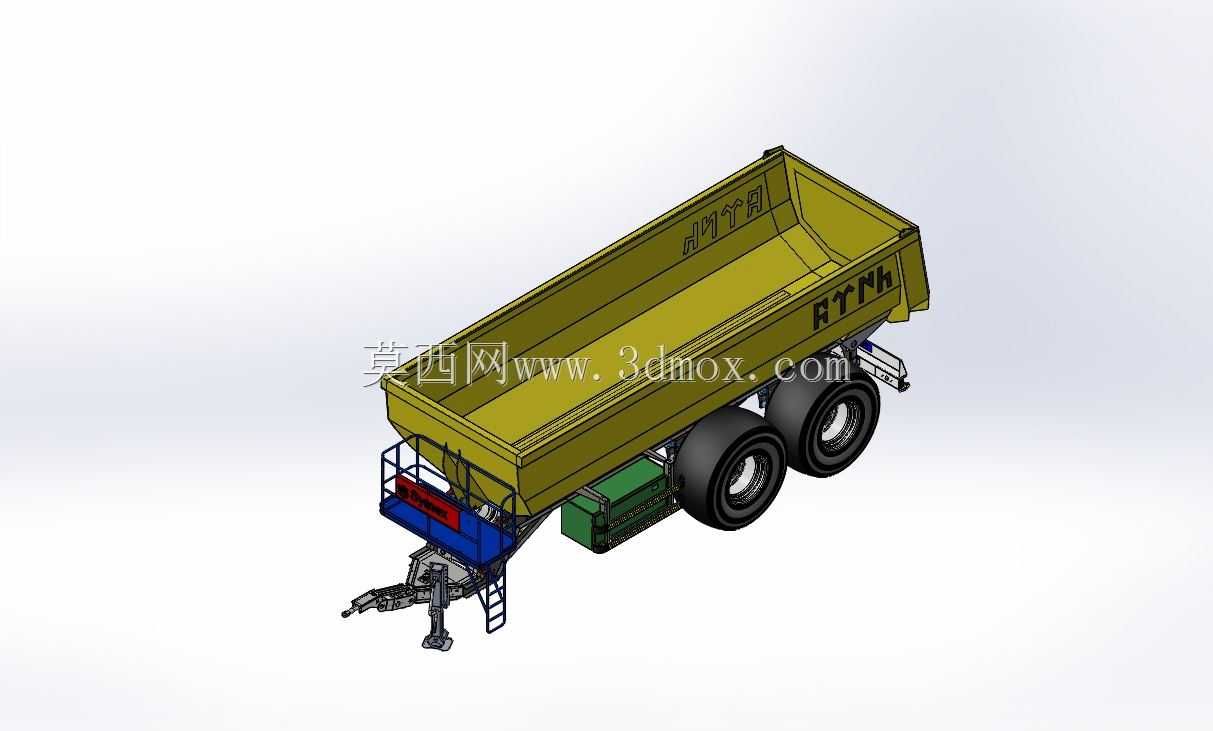

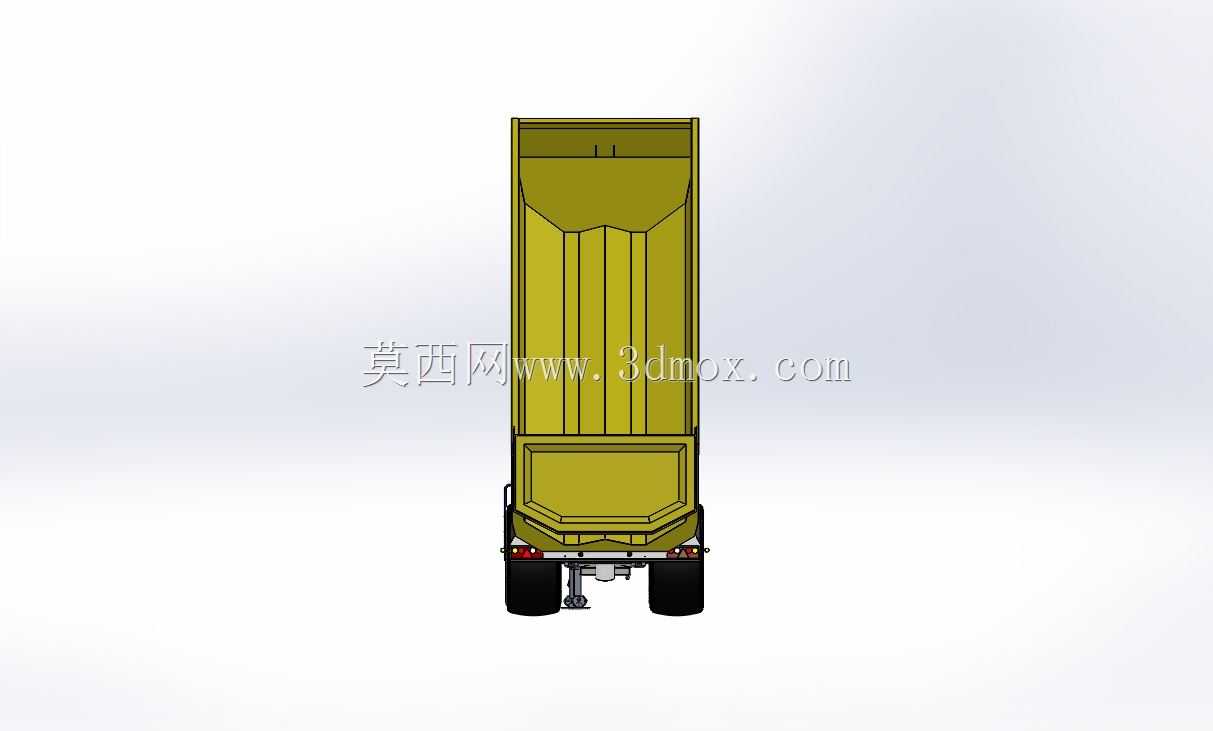

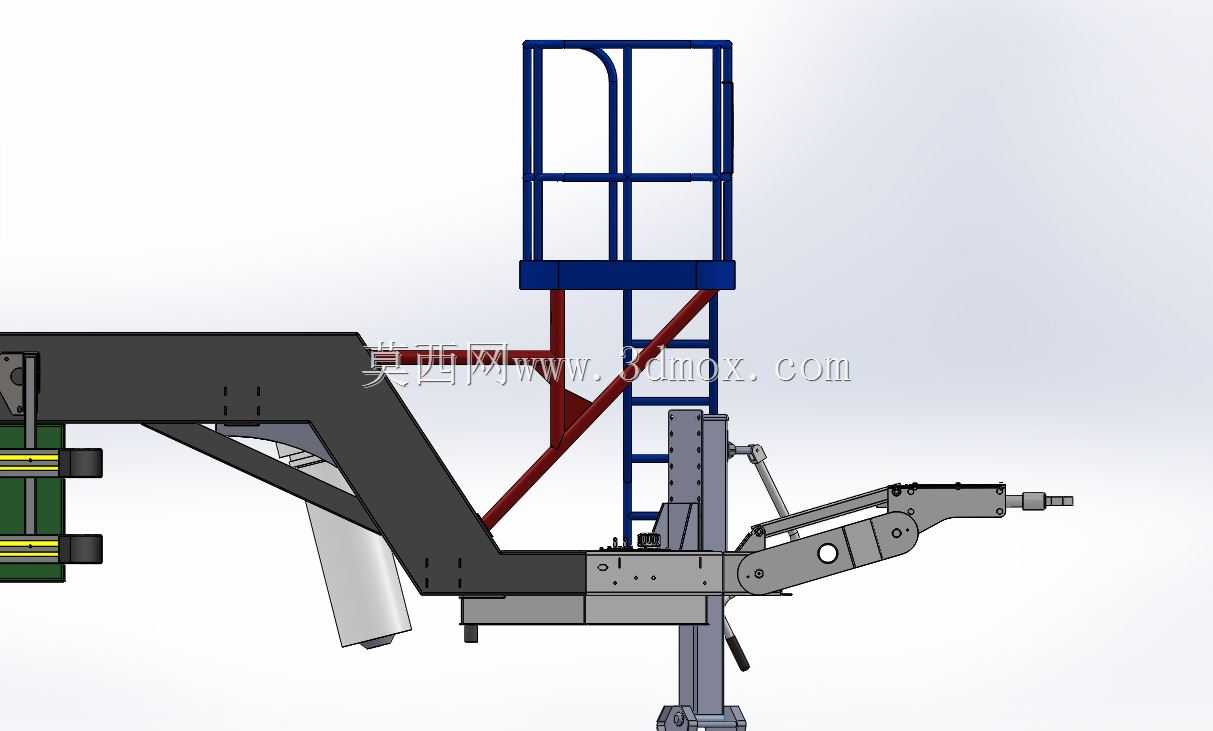

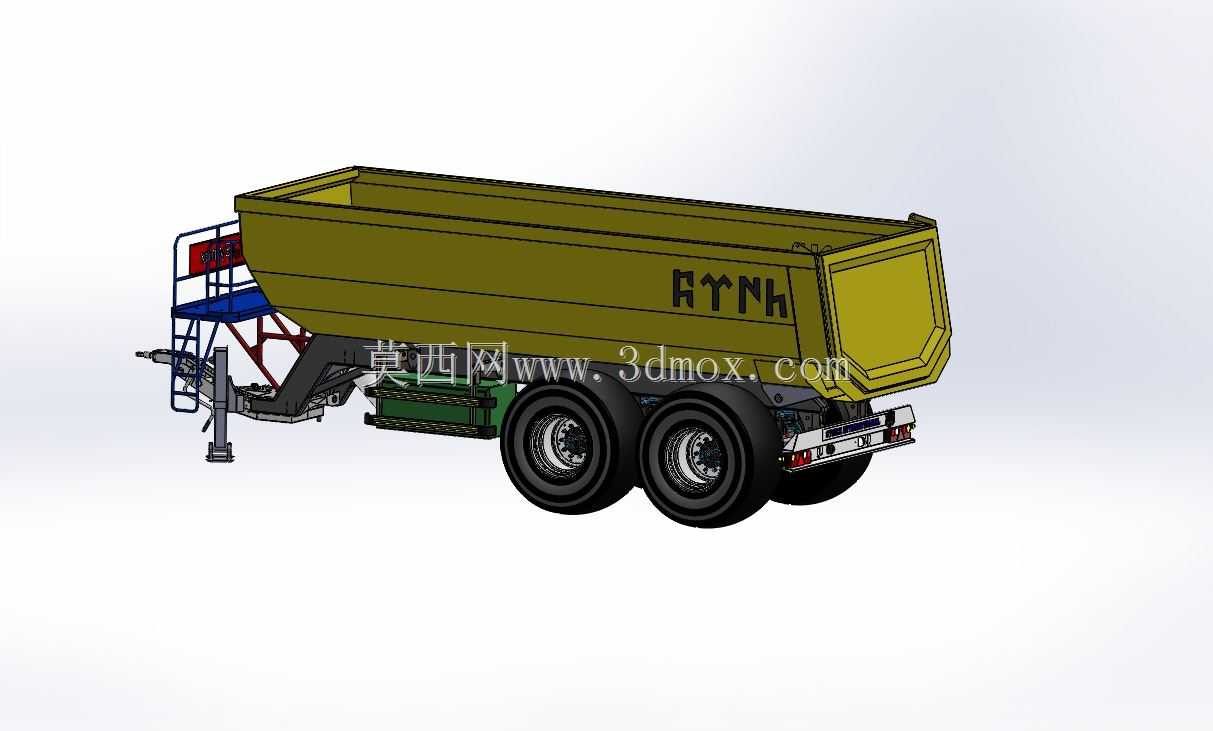

　　这款双轴自卸拖车主要适配农用运输、工地短驳、矿山散料转运场景，可与轮式拖拉机、轻型牵引车配套使用，承担砂石、土方、粮食、建筑废料等散状物料的中短途转运作业，在非铺装路面的田间、矿区作业点具备较强的通过性适配能力。从结构设计逻辑来看，整车采用双联轴布局，每侧配置双轮胎，额定承载状态下可将轴荷均匀分配到四个轮胎接地面，降低单胎接地比压，避免软基路面陷车问题；牵引架采用可伸缩调节结构，前端设置牵引销连接位与驻车支腿，驻车状态下支腿落地可分担前部载荷，无需牵引车支撑也能保持车体水平稳定。货厢采用U型截面设计，相比传统矩形厢体减少了物料堆积死角，卸料时残留量更低；厢体尾部设置自动开合尾门，举升过程中尾门随举升角度增大自动开启，

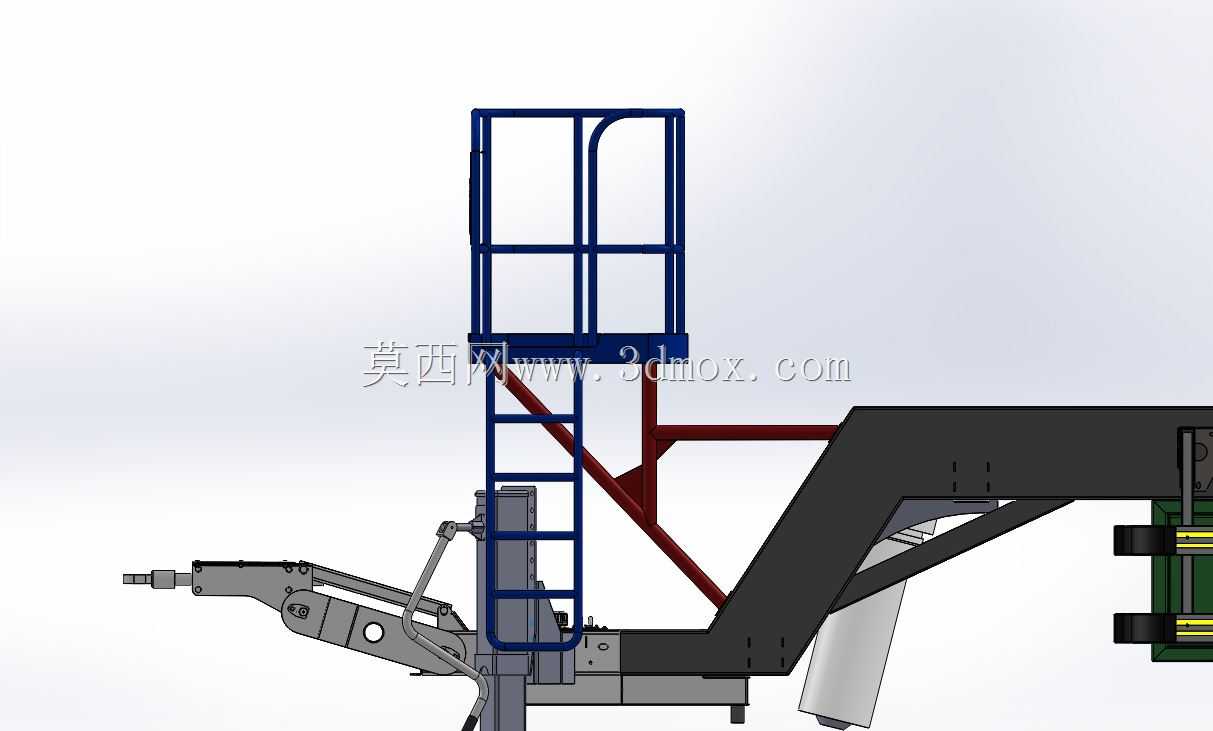

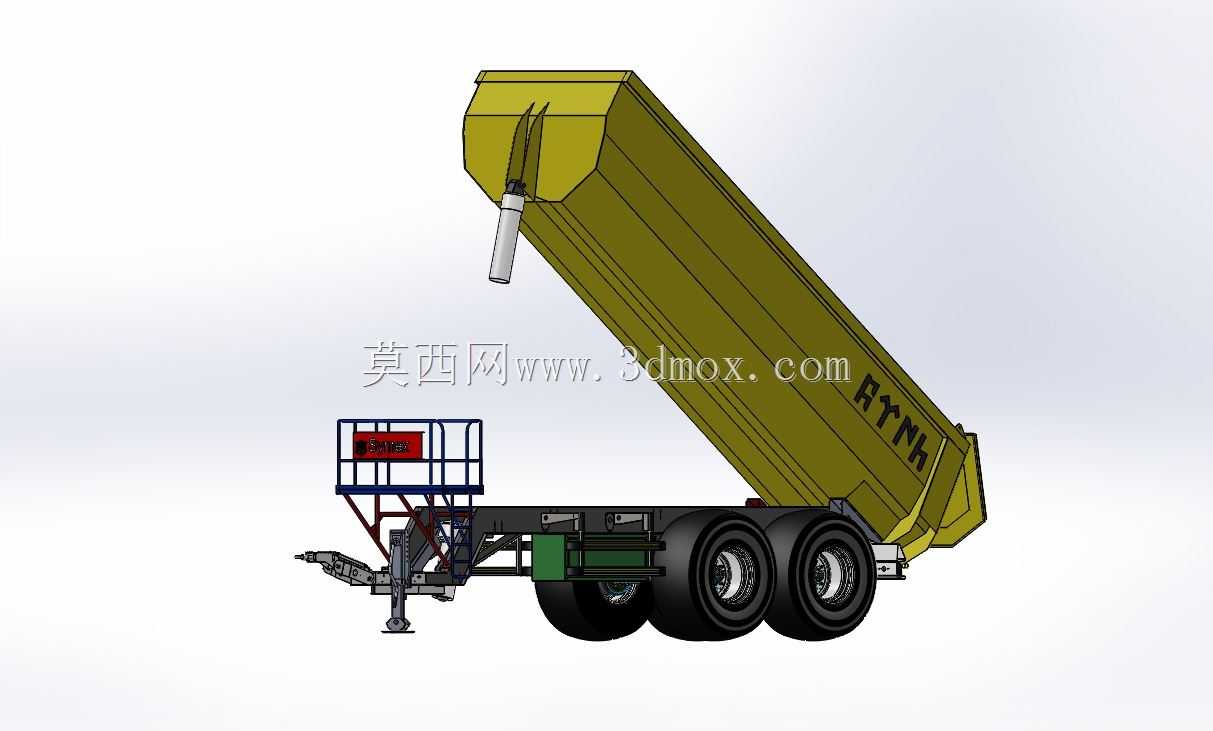

　　无需额外人工操作解锁，液压举升机构布置在厢体前部下方，举升支点靠近厢体前1/3位置，举升过程中重心偏移量控制在合理区间，避免卸料时整车后翻。车架部分采用高强度矩形管焊接成型，纵梁为通长结构，横梁采用等间距布置，副车架与主车架之间设置翻转铰接座，铰接点位置经过载荷校核，可承受满载举升时的交变冲击载荷；走行部分配置钢板弹簧悬架，匹配双作用液压减震结构，可过滤非铺装路面的颠簸冲击，减少行驶过程中物料撒漏，同时保护车架焊缝避免长期受冲击出现开裂。制动系统采用气刹联动结构，与牵引车制动系统连通后可实现同步制动，长距离下坡时也能保证制动可靠性；侧面设置防护栏与工具箱，可放置常用维修工具、捆绑索具，防护栏同时可作为人员上下的扶手，日常检查轮胎、

　　调整制动间隙时无需额外攀爬梯具。设计过程中对安装边界做了明确约束：牵引销中心到最后端轮胎外缘的长度控制在适配乡村道路转弯半径的范围内，整车最大宽度符合道路运输外廓尺寸要求，举升最大角度时整车最高点高度满足常规卸料点的限高要求，牵引架离地高度适配多数农用拖拉机、轻型牵引车的牵引座高度区间，无需额外改装牵引连接装置即可完成挂接。厢体侧板采用加厚耐磨钢板，针对散料装卸时的磨损问题做了局部加厚处理，长期装卸砂石类磨琢性物料也能保证足够的使用寿命；液压管路采用高压胶管布置，走线位置避开轮胎运动干涉区、厢体翻转干涉区，管路固定点采用橡胶减震衬套，减少行驶过程中管路震动磨损。
