多层斜置式物料存储钢架结构设计

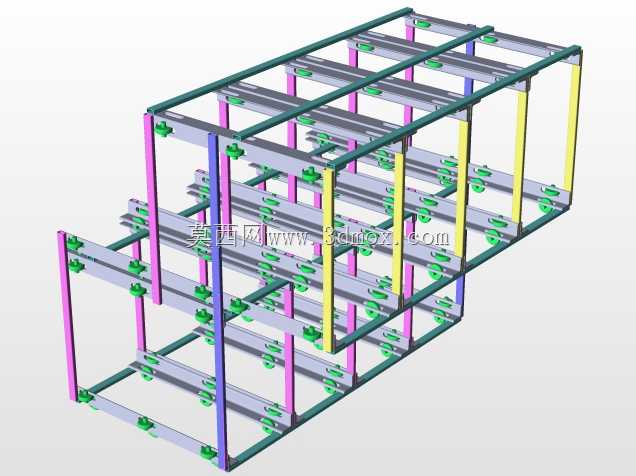

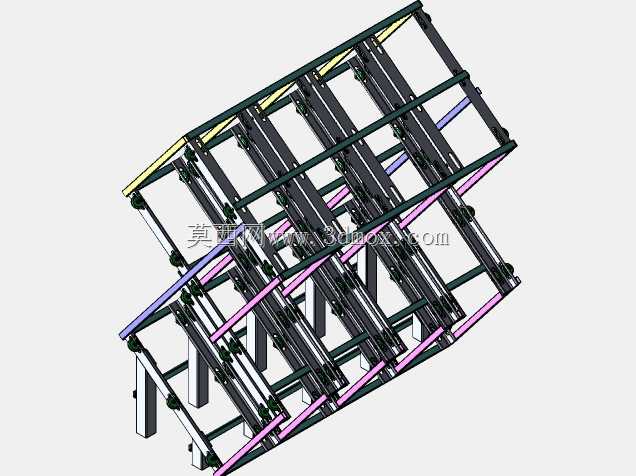

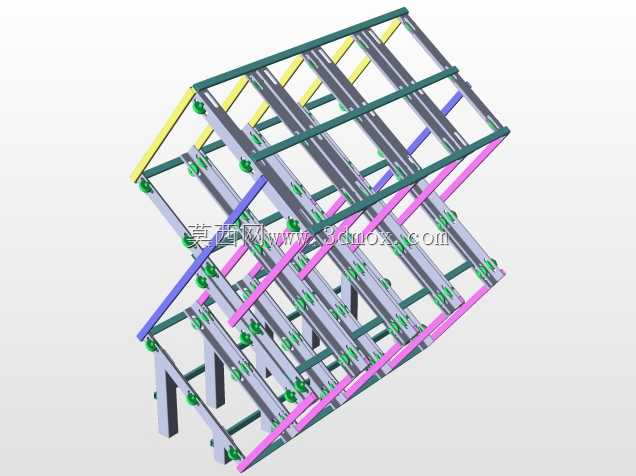

　　该结构为多层斜置排布的物料存储钢架，主要应用于生产车间线边物料暂存、仓储环节长条状或盒装工件的分类存放场景，相比普通水平层板货架，斜置层的设计能够让作业人员无需探身即可取放靠内侧的物料，大幅降低取件时的弯腰、探身幅度，适配高频次补料、取料的流水线旁作业需求，减少作业疲劳度。整体框架采用矩形钢管焊接拼接成型，主支撑立柱沿进深方向垂直布置，横向承载梁按固定层间距平行排布，每层承载梁向取料侧倾斜固定，倾斜角度控制在8至12度区间，既保证放置在层架上的物料不会因倾角过大滑落，又能让物料依靠自重向取料口侧滑移，始终保持在便于拿取的位置。斜向布置的彩色加强杆为斜撑构件，分别沿架体的纵向、横向交叉固定，承担架体承受偏载时产生的剪切力，

　　避免多层满载时架体出现侧向形变，提升整体结构的抗扭刚度。设计阶段优先考虑安装边界的适配性，架体底部的支撑腿预留了膨胀螺栓安装孔位，可直接固定在水泥地面上，无需额外做预埋基础，整体宽度适配标准1200mm托盘的转运空间，进深控制在800mm，单层层架的净承载高度根据常规工件包装盒尺寸设置为220mm，可兼容多数中小尺寸机加工零件、装配配件的存放需求。层架之间的连接节点采用满焊工艺处理，所有外露的型材端面都做了封板焊接，避免型材内部积灰、积液锈蚀，架体的整体高度控制在1800mm，符合人体工程学的取料高度上限，最上层放置物料时无需借助登高梯即可完成操作。架体的侧向预留了扩展安装孔位，可根据后续使用需求加装分隔板、物料标识卡槽或者防静电胶皮，适配不同类型物料的存储要求，当存放重量较大的金属工件时，可在横向承载梁上额外加装辅助支撑筋，将单层承载能力提升至150kg以上，满足重载存储的使用需求。
