小型零件连续抛光输送一体机结构设计

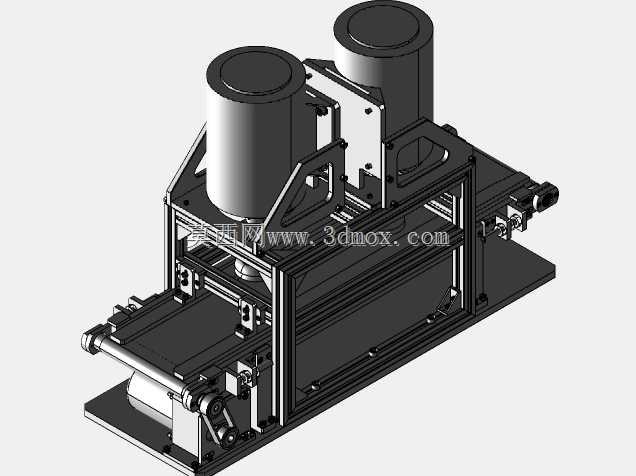

　　在五金小零件、精密电子冲压件的表面处理产线中，这类集成抛光与输送功能的一体化设备，主要解决传统工序间工件转运耗时、上下料重复定位精度差的痛点，适配小型金属、塑胶零件的去毛刺、表面光整加工环节，可直接嵌入现有表面处理流水线，衔接前道冲压/注塑工序与后道清洗、检测工位，减少工序间的工件周转损耗。设备采用皮带式水平输送结构作为工件承载主体，输送面宽度适配常见小型零件的排布需求，两侧设置可调式导向挡边，可根据加工零件的外形尺寸调整挡边间距，避免工件在输送过程中偏移抛光作业区域。上部搭载两组立式抛光执行单元，采用对称式机架安装布局，两组抛光单元的间距可沿输送方向的安装滑槽进行调节，适配不同长度工件的抛光覆盖需求，

　　也可根据工艺要求更换不同目数的抛光耗材，实现粗抛、精抛工序的连续作业。机架采用方管焊接拼装结构，底部设置整体式安装底板，可直接通过膨胀螺栓固定于车间硬化地面，安装时需保证输送面水平度偏差不超过0.2mm/m，避免工件输送过程中出现滑移偏位；设备整体占地面积紧凑，横向宽度控制在1.2米以内，纵向长度适配常规产线的工位预留空间，顶部抛光单元的维护预留空间需满足上方0.5米的净空要求，方便日常更换抛光耗材、调整执行机构下压量。设计过程中优先考虑作业过程中的稳定性，输送辊筒两端采用带座轴承支撑，驱动端配置调速电机，可根据抛光工艺要求调整输送速度，匹配不同材质零件的抛光停留时间；抛光单元的安装支架设置腰型调节孔，可实现竖直方向的高度调整，

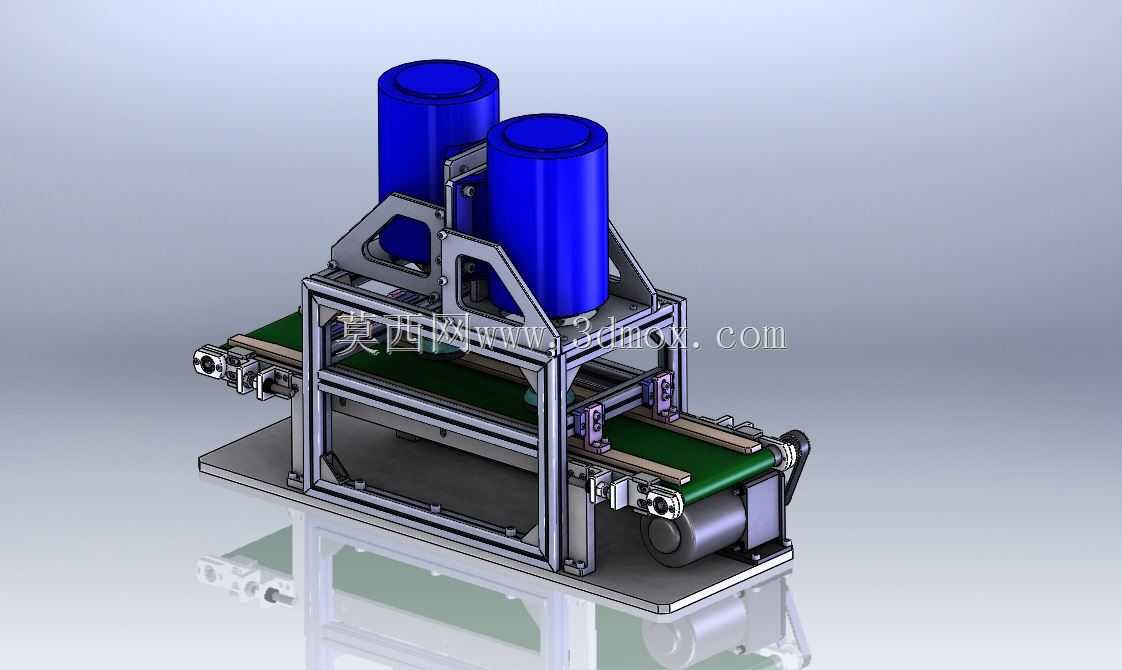

　　适配不同厚度工件的抛光作业需求，同时在抛光作业区域的机架两侧预留了防尘罩安装位，可外接车间除尘系统，收集抛光过程中产生的碎屑与粉尘，改善作业环境。设备的输送皮带选用耐磨损的绿色PVC工业皮带，表面摩擦系数适中，既可以保证工件输送过程中不打滑，也避免皮带过硬划伤零件已加工表面；两端的张紧机构采用螺栓调节式结构，可在皮带长期使用出现松弛时快速调整张紧力，无需拆解主体机架即可完成维护作业。从产线适配性来看，该设备可单机使用完成小批量零件的抛光输送作业，也可多台串联对接上下料机械手，实现全自动化的无人加工产线搭建，设备的电气安装位预留于机架侧部的走线槽内，可根据需求加装工件到位检测传感器，实现抛光单元的按需启动，降低设备空转能耗。
