带双夹持臂高度可调气动滑台结构

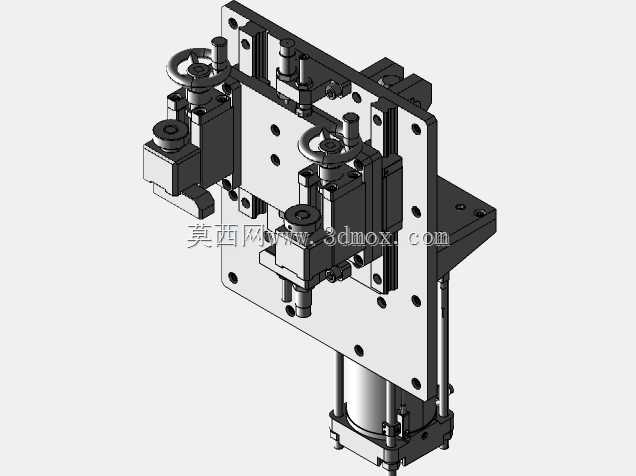

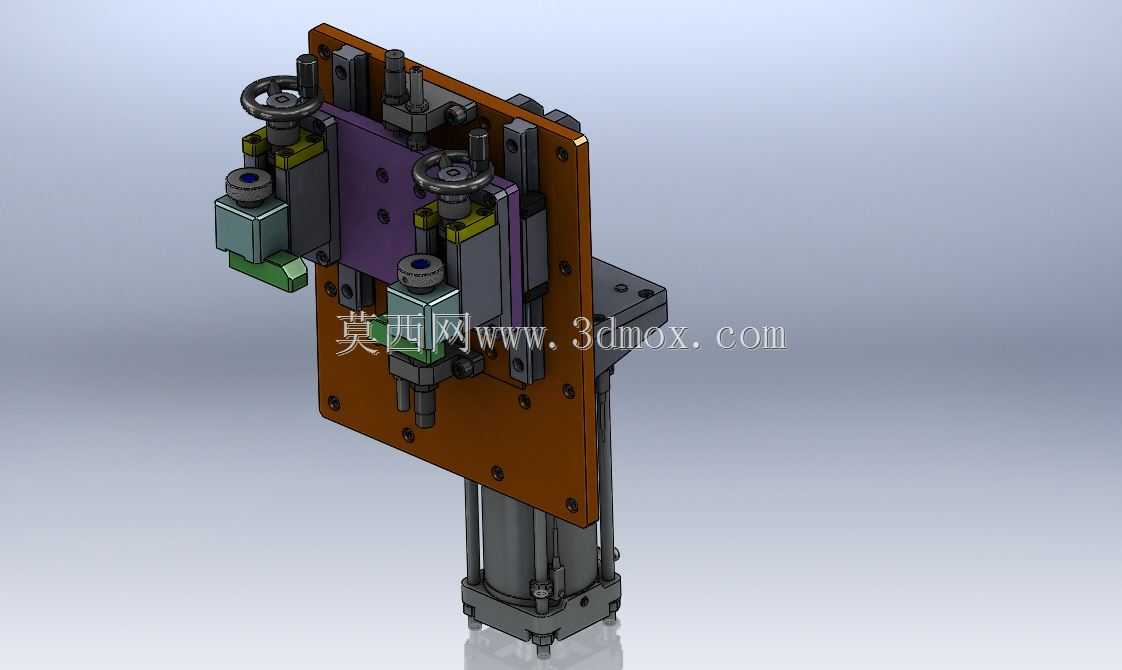

　　这款气动滑台主要面向3C电子、小五金加工行业的上下料、工件移位工位设计，可直接集成在自动化流水线的工位侧方，完成工件的拾取、抬升、横移动作，适配尺寸在50mm以内的小型块状、轴类零件的转运需求，在小零件抛光、分拣、组装工序中都能适配使用。从结构设计来看，整套滑台采用立式安装布局，底部配置标准气缸作为直线驱动源，驱动滑台主体沿竖直方向完成升降动作，滑台的安装底板预留了多组沉头安装孔，可直接固定在设备的立式安装面或者流水线的侧装支架上，安装时需预留竖直方向180mm的运动行程空间，水平方向安装边界控制在120mm*100mm范围内即可，不会占用过多工位布局空间。滑台的工作面板上对称布置了两组夹持臂，

　　每组夹持臂都配置了独立的高度调节手轮与锁紧机构，可根据待夹持工件的高度差、夹持点位差异单独调整单组夹持臂的竖直位置，调整完成后通过侧边的锁紧螺钉锁死位置，避免运行过程中出现移位；夹持臂末端配置了可更换的夹头接口，可根据工件外形更换平口夹、V型夹或者仿形夹头，适配不同外形工件的夹持需求。设计过程中，导向部分采用了双直线导轨副搭配滑座的结构，抵消气缸驱动过程中的侧向力矩，避免滑台运行出现卡滞，导轨副加装了防尘挡片，可阻挡车间内的金属碎屑、粉尘进入导轨滚道，延长日常维护周期。气路接口全部布置在滑台的侧下方，方便现场布线时气管的整理固定，不会与运动部件产生干涉。整套结构的受力经过校核，夹持臂伸出最大长度时可稳定承载单组1kg以内的工件，

　　升降运行速度可通过气缸配套的调速阀进行无级调节，适配不同节拍的生产线需求，在组装调试时，可先将安装底板固定到位后，再依次装配气缸、导轨副、夹持臂组件，各部件都设计了定位销孔，可快速完成装配定位，不需要反复调校同轴度，能大幅缩短现场设备的组装调试周期。
