卷料转管料拾取放置一体化机构

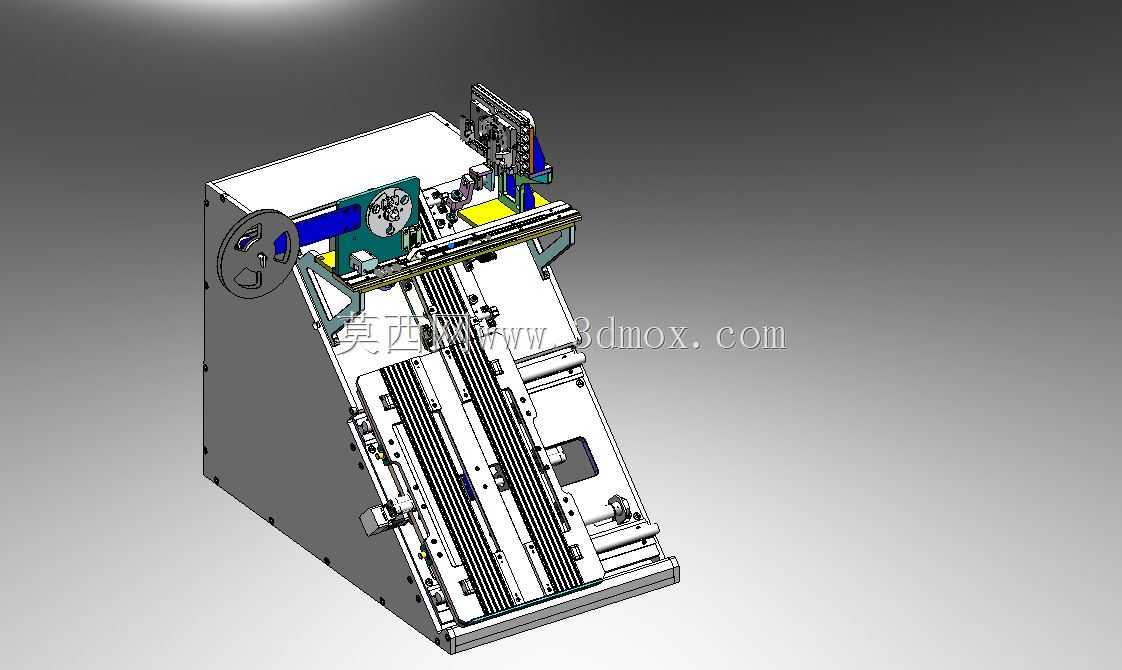

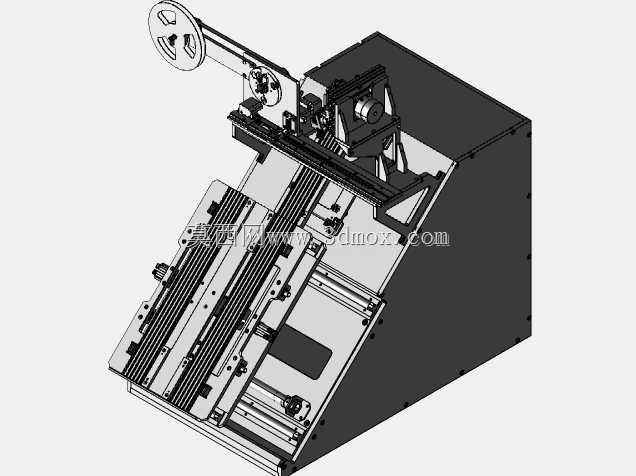

　　这套机构主要面向卷装来料向管状工位转序的生产场景，常见于软质封装、线束加工、膜类裁切后段的物料转移动作环节，解决传统人工取放卷料末端管料时对位偏差、放置效率低、易碰伤料件端面的问题。从结构布局来看，整体采用立式斜置安装框架，主体承载结构为钣金拼焊的箱式基座，安装面预留了标准的螺孔阵列，可直接固定在生产线侧边的铝型材机架上，整体安装占用的横向宽度不超过400mm，纵向伸出长度控制在600mm以内，不会过度占用生产线的操作通道空间，适配多数现有产线的改造加装需求。

　　机构的动作逻辑围绕拾取、转移、放置三个核心工序设计，上部的拾取端配置了自适应夹指，可适配不同直径的管类料件，夹指开合行程覆盖常见的3mm到12mm管径范围，拾取时夹指带有柔性缓冲结构，不会夹伤薄壁管料的外壁；转移部分采用双导轨同步带传动结构，传动路径沿斜置框架布置，相比水平布置的结构能节省近三分之一的安装空间，同时传动过程中料件的运行轨迹更贴合卷料到放置工位的最短路径，减少无效行程。传动模组的侧方安装了到位检测元件，可实时反馈拾取端的位置信号，避免动作超程碰撞。

　　设计过程中优先考虑了动作的连贯性，拾取动作完成后无需额外的姿态调整，直接沿导轨下行至放置工位，放置端设置了导向锥面结构，即使管料与放置孔存在微小的位置偏差，也能顺着锥面顺利导入，降低对位精度要求，提升设备运行的容错率。框架内部预留了走线槽空间，所有气管、信号线都可从框架内部排布，外部无裸露管线，避免生产过程中管线剐蹭料件或者被周边设备勾挂。机构的驱动元件全部采用标准市售型号，后期维护更换时无需定制非标配件，日常保养仅需定期给导轨添加润滑脂即可，维护难度较低。在实际产线应用中，这套机构可对接前端的卷料裁切工位，裁切完成的管料被机构拾取后直接转移到下游的检测或者封装工位，单步动作周期可控制在2秒以内，相比人工取放的效率提升三倍以上，同时能避免人工操作带来的料件污染、放置位置不一致的问题，保障后段工序的加工稳定性。
