发动机铰接式连接吊耳结构设计

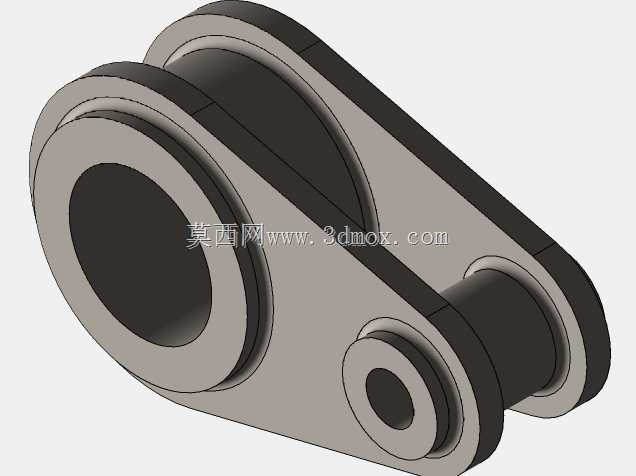

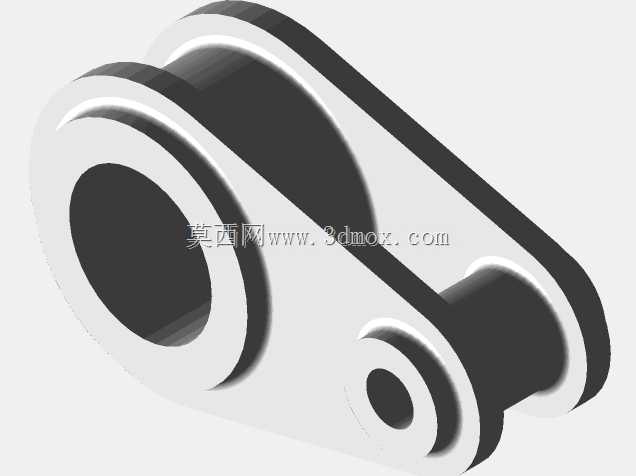

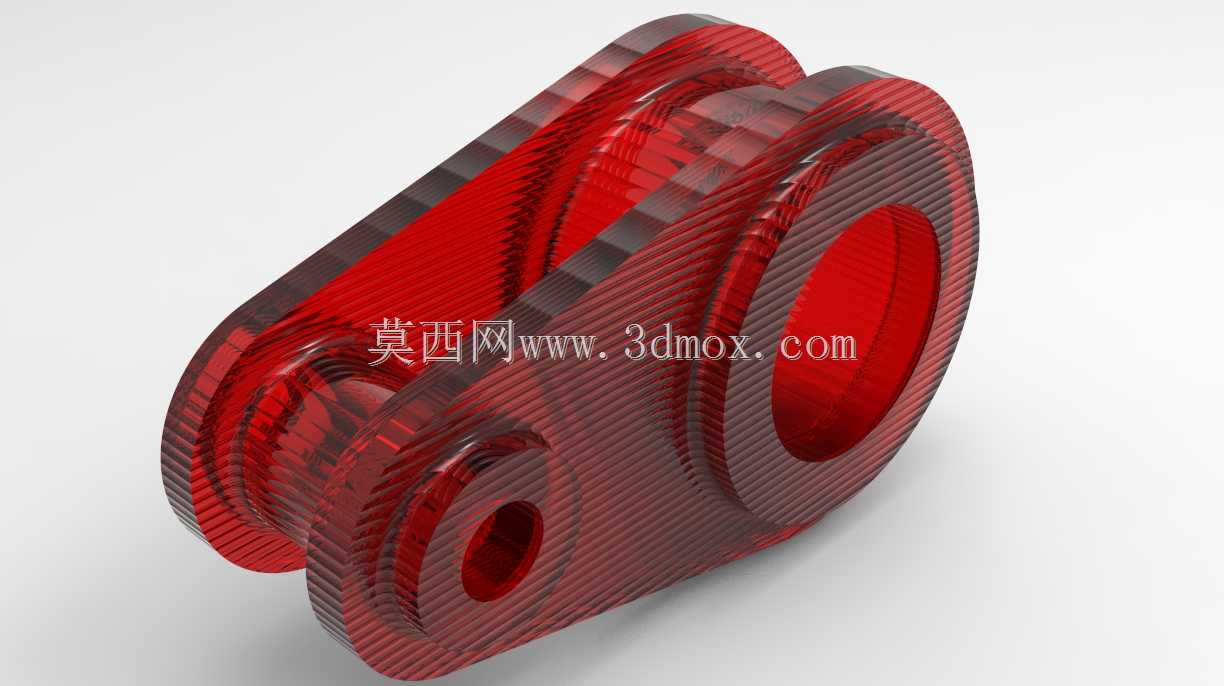

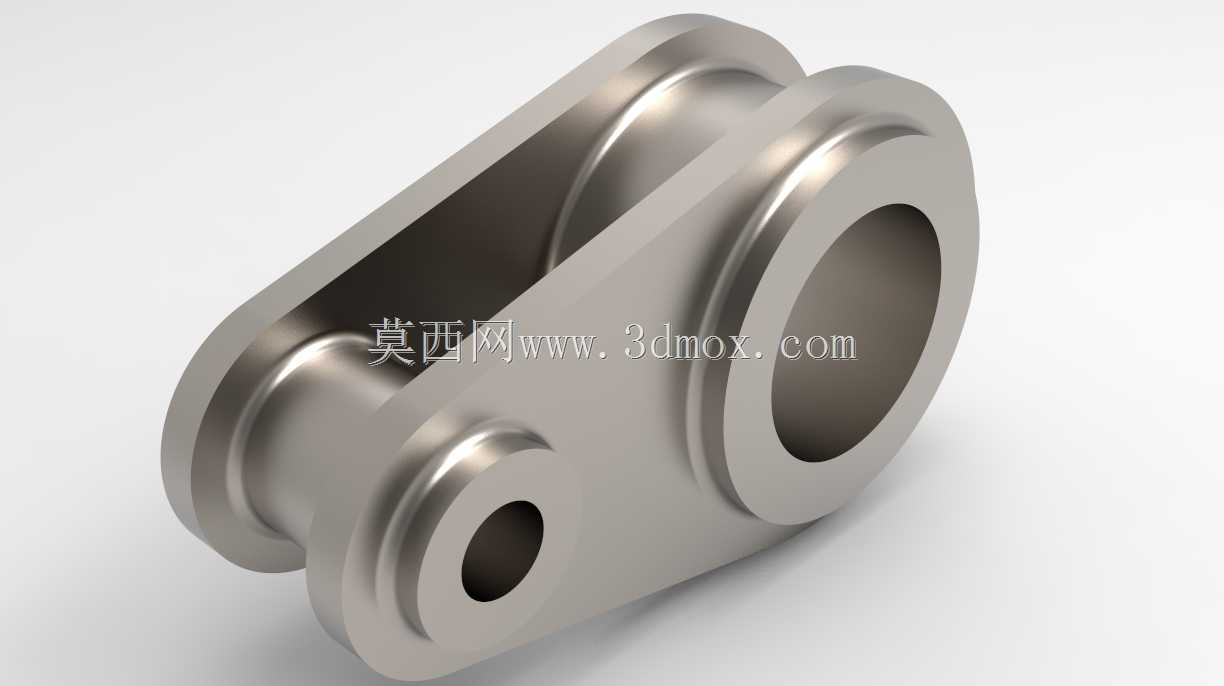

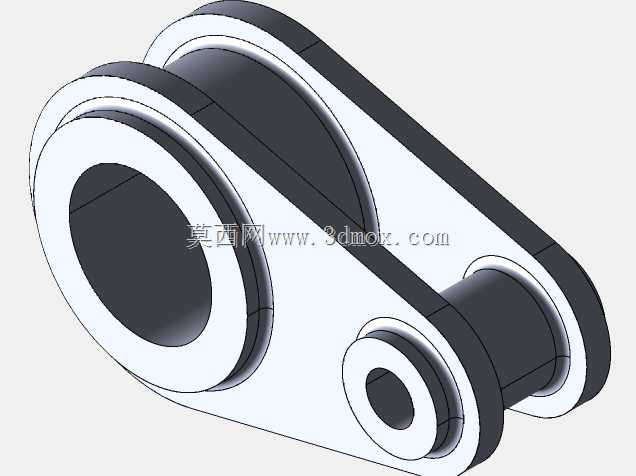

　　该零件为发动机周边配套的铰接式连接吊耳，主要应用在内燃机进排气系统附件、外围管路支架与缸体的连接点位，也可适配发动机悬置辅助支撑、附属泵体的铰接固定场景，在商用车柴油发动机、小型通用汽油机的外围结构中都能见到同类结构的身影。从功能特性来看，该零件承担两个核心作用：一是作为铰接支点，允许被连接件在小角度范围内绕销轴转动，抵消发动机运行过程中产生的振动位移，避免刚性连接带来的应力集中断裂问题；二是作为承重连接点，传递附属部件的静态载荷与动态冲击载荷，保证附件在发动机全工况转速区间内的连接可靠性。设计过程中首先确定了两端的安装边界：大端为铰接主孔，采用加厚翻边结构提升孔壁的接触面积，适配标准规格的销轴与衬套配合，翻边处做了圆角过渡处理，

　　避免应力集中在孔的边缘位置；小端为定位安装孔，孔位同轴度公差控制在0.02mm以内，保证安装时销轴可以顺利穿入，不会出现卡滞问题。中间的连接臂采用变截面设计，在靠近大端受力较大的位置适当增加壁厚，靠近小端的位置做了减重挖槽处理，在保证整体结构强度满足1.5倍额定载荷冲击要求的前提下，尽可能降低零件自身重量，符合发动机轻量化的设计趋势。零件的整体外形轮廓做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少铸造或锻造过程中的应力残留，提升零件的疲劳寿命。安装边界方面，该零件的大端孔中心与小端孔中心的中心距经过严格校核，适配对应型号发动机的安装空间，不会与周边的油管、线束、皮带轮等部件发生运动干涉，

　　零件的整体厚度控制在合理范围内，不需要额外修改周边部件的结构就可以直接替换原有同类型零件，降低配套改造成本。在受力校核阶段，针对发动机怠速、额定转速、最大扭矩输出三个典型工况做了有限元受力分析，确认零件的最大应力点出现在大小端连接臂的过渡位置，应力值远低于所选材料的屈服强度，安全系数满足车用零部件的设计规范要求，同时针对铰接孔的磨损问题，设计时预留了衬套安装余量，后期维护时只需要更换衬套就可以恢复铰接精度，不需要整体更换零件，降低全生命周期的使用成本。
