韦伯斯特四循环燃气发动机结构设计

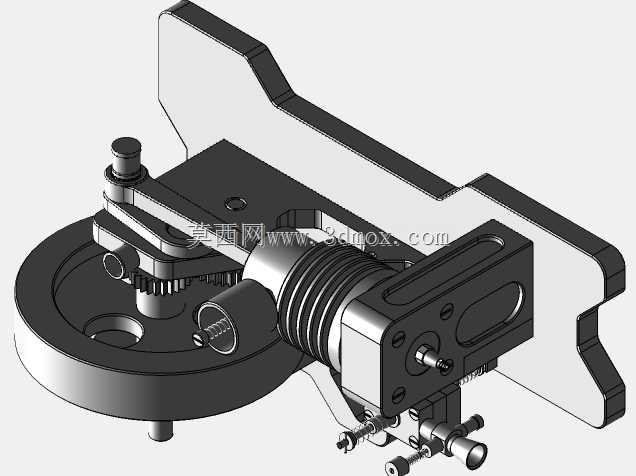

　　这款四循环燃气发动机的结构设计，核心面向小型动力演示、技能实训以及微型动力输出场景，在教学实训场景中，可作为机械原理、动力结构课程的具象演示载体，帮助学习者直观理解四冲程内燃机的进排气、压缩、做功、排气全流程动作逻辑，也能作为CAD/CAM技能实操的练手载体，覆盖从零件建模、装配约束到运动仿真的全流程设计环节。从功能特性来看，整机采用单缸卧式布局，集成了齿轮减速传动组、活塞曲柄连杆机构、气门配气组件、燃油供给单元以及一体式安装基座，动力输出端通过大直径带轮实现减速增扭，可适配低转速大扭矩的微型负载场景，比如小型教具驱动、微型发电装置动力输入等场景。设计思路上优先兼顾结构的可观察性与加工可行性，机身侧板采用透明可视化设计，

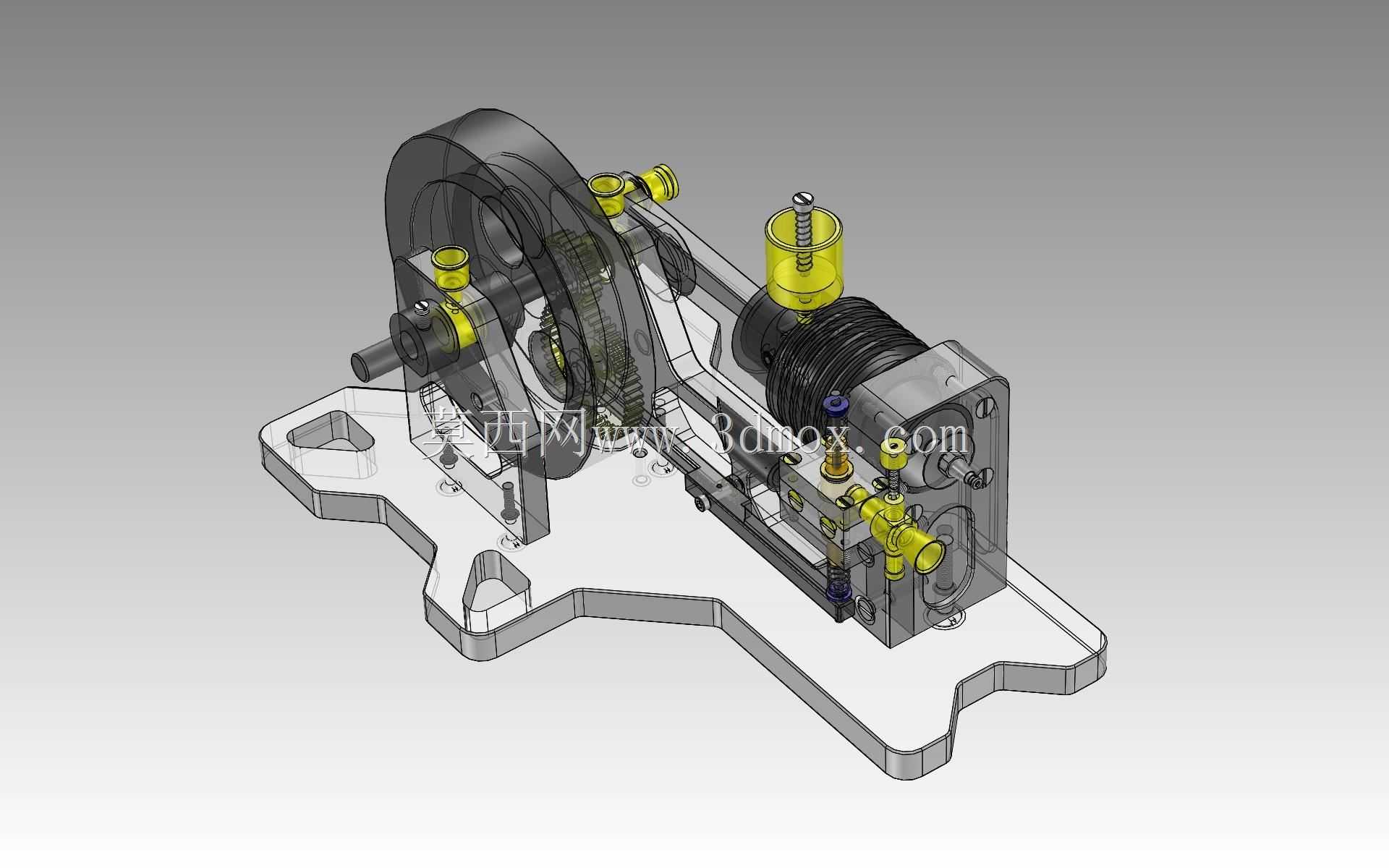

　　能够直接观察内部齿轮啮合、曲柄连杆往复运动的全过程，降低原理理解的门槛；各外接管路接头采用标准化快插接口布局，供油、气门调节部件均布置在机身外侧，便于日常调试与部件更换，无需拆解主体结构即可完成气门间隙调整、油路检查等维护操作。安装边界方面，整机依托带定位孔的一体式铸铝基座固定，基座预留的四个安装沉孔可直接适配M6规格的紧固螺栓，安装孔位间距符合小型台架的通用固定尺寸，整机横向安装尺寸控制在2英寸缸径对应的紧凑范围内，不会占用过多台架空间，输出轴的中心高度与同规格小型动力装置保持一致，可直接替换现有台架上的同类型动力单元，无需额外调整安装支座的高度。结构细节上，曲柄连杆机构采用轻量化活塞设计，配合散热鳍片式缸体结构，能够在连续运转过程中快速导出做功产生的热量，避免缸体温度过高影响运转稳定性；齿轮传动组采用直齿圆柱齿轮啮合，传动比匹配四冲程发动机的配气正时要求，保证进排气门的开闭时机与活塞运动行程精准匹配，减少不必要的动力损耗。
