Alemite1/4规格润滑脂注入接头结构设计

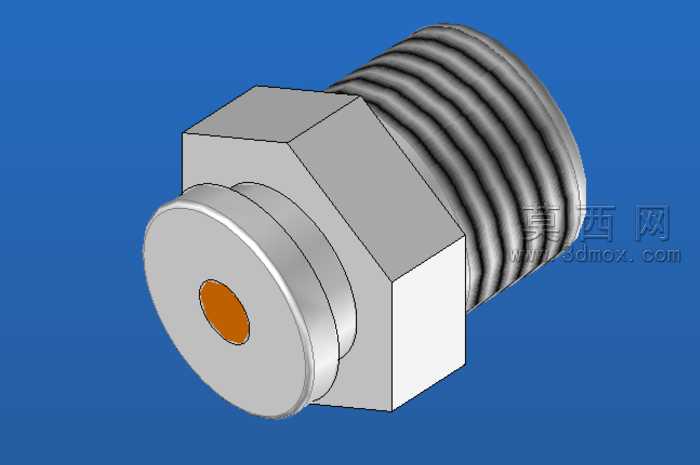

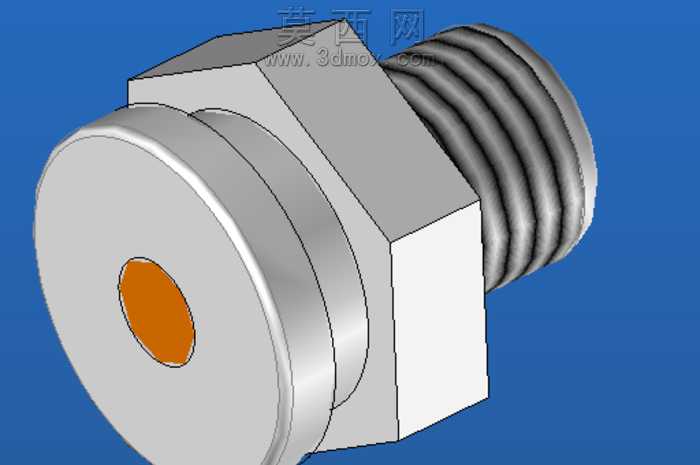

本作品为Alemite1/4规格润滑脂注入接头的三维建模设计，整体采用机械行业常用的公制单位体系完成全参数化建模，可直接适配各类需要定期加注润滑脂的机械设备润滑点位。建模过程中首先完成整体结构的基准定位，以接头的中心轴线作为主基准，依次构建外螺纹段、六角拧动段、密封贴合段以及端部注油对接端口的基础轮廓。外螺纹段严格遵循1/4规格管螺纹的标准参数绘制牙型轮廓，通过螺旋扫描特征生成完整的连续螺纹结构，还原螺纹的牙距、牙高、牙型角等关键尺寸，保证模型与实际加工标准的一致性，可直接用于后续的装配干涉检查与加工工艺模拟。六角拧动段采用正六棱柱结构建模，对棱边做了微小的工艺倒角处理，还原实际五金零件的加工细节，避免锐边结构带来的应力集中问题，同时匹配标准扳手的拧动尺寸，保证结构的实用性。密封贴合段设计为多层阶梯轴结构，不同轴段之间采用圆角过渡，既保证与安装基面的贴合密封性，也能强化接头整体的结构强度，避免安装拧动时出现断裂风险。端部的注油对接端口做了内凹的橙色标识区域建模，通过不同的材质分区明确注油对接的核心位置，渲染阶段采用金属哑光材质模拟接头本体的镀锌钢材质感，对螺纹表面做细微的粗糙度纹理处理，还原金属机加工零件的真实表面效果，橙色端口区域采用高饱和度的半哑光塑胶材质，与金属本体形成清晰的视觉区分，方便使用者快速识别注油对接位置。整体建模过程严格遵循机械零件的设计规范，所有特征均采用参数化驱动，可根据实际使用需求调整螺纹规格、六角对边尺寸、各段长度等参数，适配不同的安装场景，模型结构完整无破面，可直接导出为通用三维格式用于装配验证、3D打印样件制作或者加工图纸的生成，能够满足机械设计、设备维护、配件选型等多场景的使用需求，还原了润滑脂注入接头的全部结构细节，兼顾了结构实用性与展示直观性。
