车床用5C夹头长坯料支撑螺纹堵头

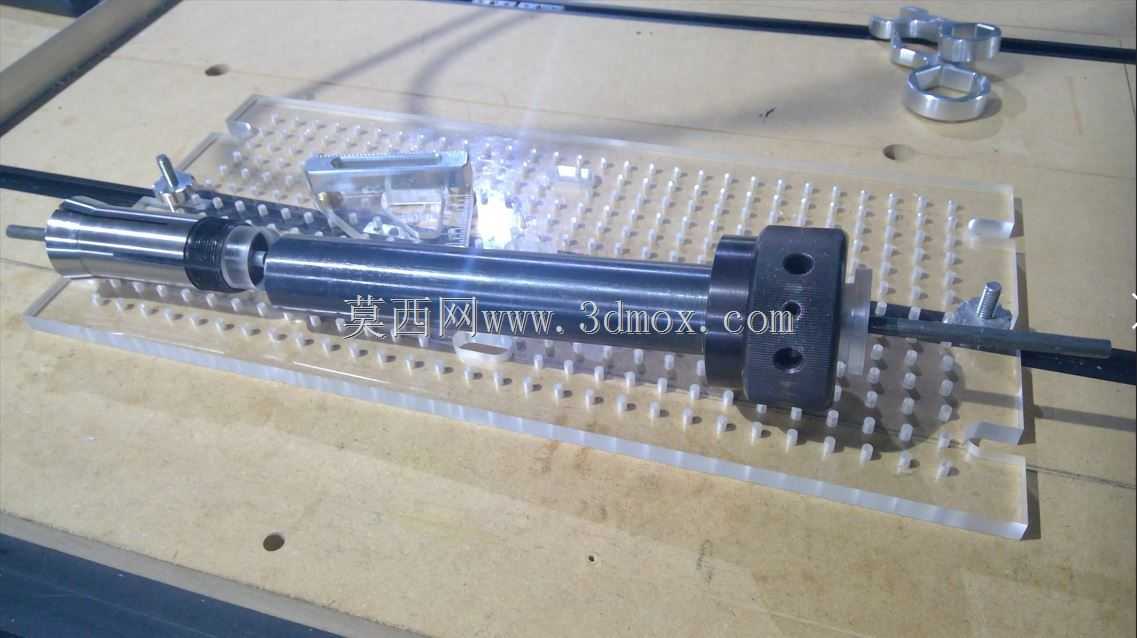

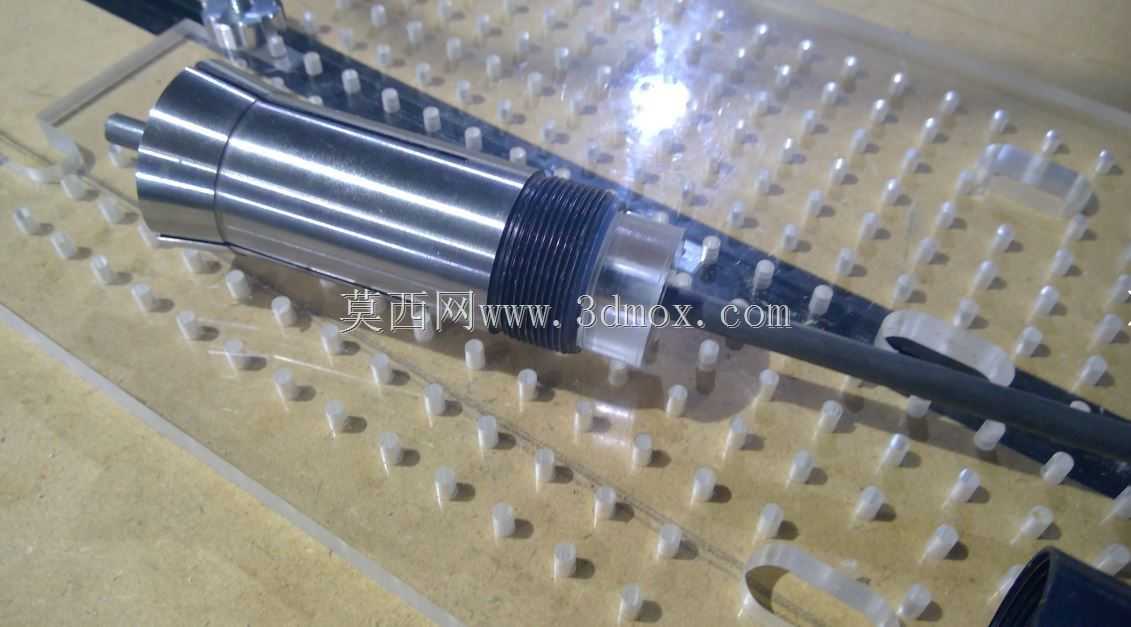

　　在普通车床及数控车床的小直径长轴类零件加工场景中，悬伸过长的棒料在主轴高速旋转时极易产生径向振动，不仅会导致加工表面出现振纹、尺寸精度超差，严重时还会引发棒料甩动造成安全隐患，这类问题在采用5C夹头作为主轴装夹元件的设备上尤为突出——5C夹头的内孔夹持段长度有限，当棒料直径小、悬伸长度超过直径4倍以上时，夹头端面外侧的棒料缺乏有效径向约束，切削力作用下的挠曲变形会直接传递到夹持段，造成夹头受力不均、夹持可靠性下降。这款支撑螺纹堵头正是针对这一实际加工痛点设计的配套辅具，其安装位置位于5C夹头的尾部内螺纹处，无需改动原有夹头结构或主轴参数，直接通过外螺纹段与夹头尾部的标准内螺纹旋合固定，安装后堵头的内孔与夹头内孔保持严格同轴，

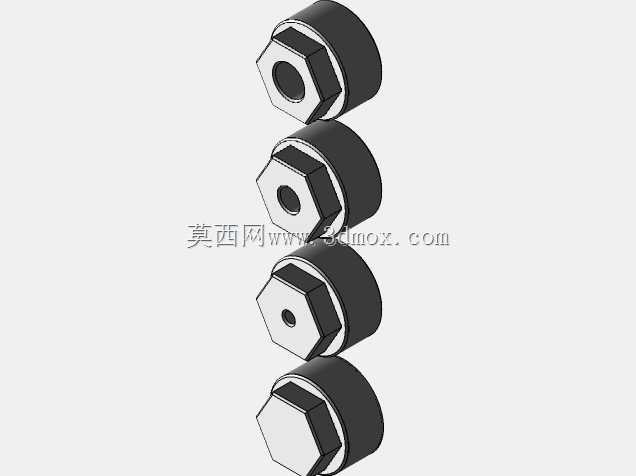

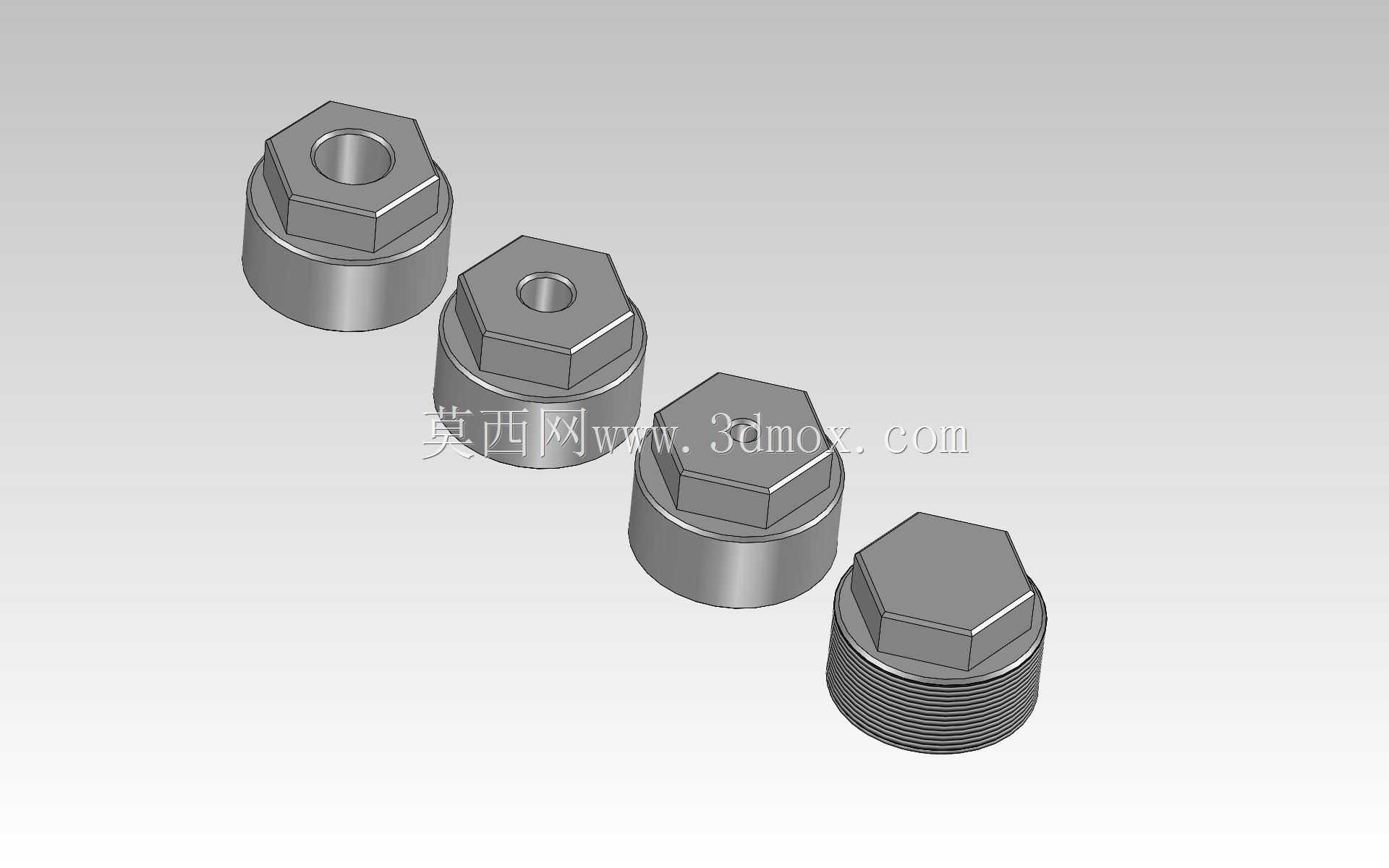

　　可对穿过夹头的长棒料尾部形成连续的径向支撑，相当于在夹头后端额外增加了一个滑动支撑点，将棒料的无支撑悬伸长度大幅缩短，从根源上降低长细棒料旋转时的固有振动幅度。从结构设计来看，堵头头部采用外六角结构，可直接使用标准开口扳手或套筒进行装拆，无需定制专用工装，日常换产调整时操作便捷；主体外螺纹段严格匹配5C夹头尾部的通用螺纹规格，螺纹公差按照普通紧固螺纹的中等精度加工，既保证旋合顺畅无卡滞，又能避免配合间隙过大导致的支撑同轴度偏差；支撑内孔根据适配的棒料直径做对应尺寸设计，内孔表面粗糙度控制在合理范围，既不会对棒料送进造成过大阻力，又能提供足够的径向约束，不会出现棒料在孔内晃动的情况。不同规格的堵头对应不同的棒料直径区间，

　　加工时可根据当前加工棒料的直径快速更换对应内孔的堵头，整个更换过程无需拆卸夹头，仅需从主轴尾部旋下原有堵头、换上适配规格即可，辅助时间短，适配多品种小批量的加工场景。实际加工验证中，加装该堵头后，直径6mm以下、悬伸长度超过100mm的长棒料在车削外圆、端面时的振动幅度可降低70%以上，加工表面粗糙度可稳定提升1-2个等级，同时能减少棒料对夹头内孔的非正常磨损，延长5C夹头的使用寿命。在安装边界上，堵头旋入夹头尾部后，其外六角端面不会超出主轴尾部的常规安全防护范围，不会和主轴后端的送料机构、防护挡板产生干涉，适配绝大多数配置5C夹头的台式车床、小型数控车床及工具磨床的装夹需求，无需对设备原有结构做任何改造即可直接投入使用。
