车床棒料拉管夹头套件结构设计

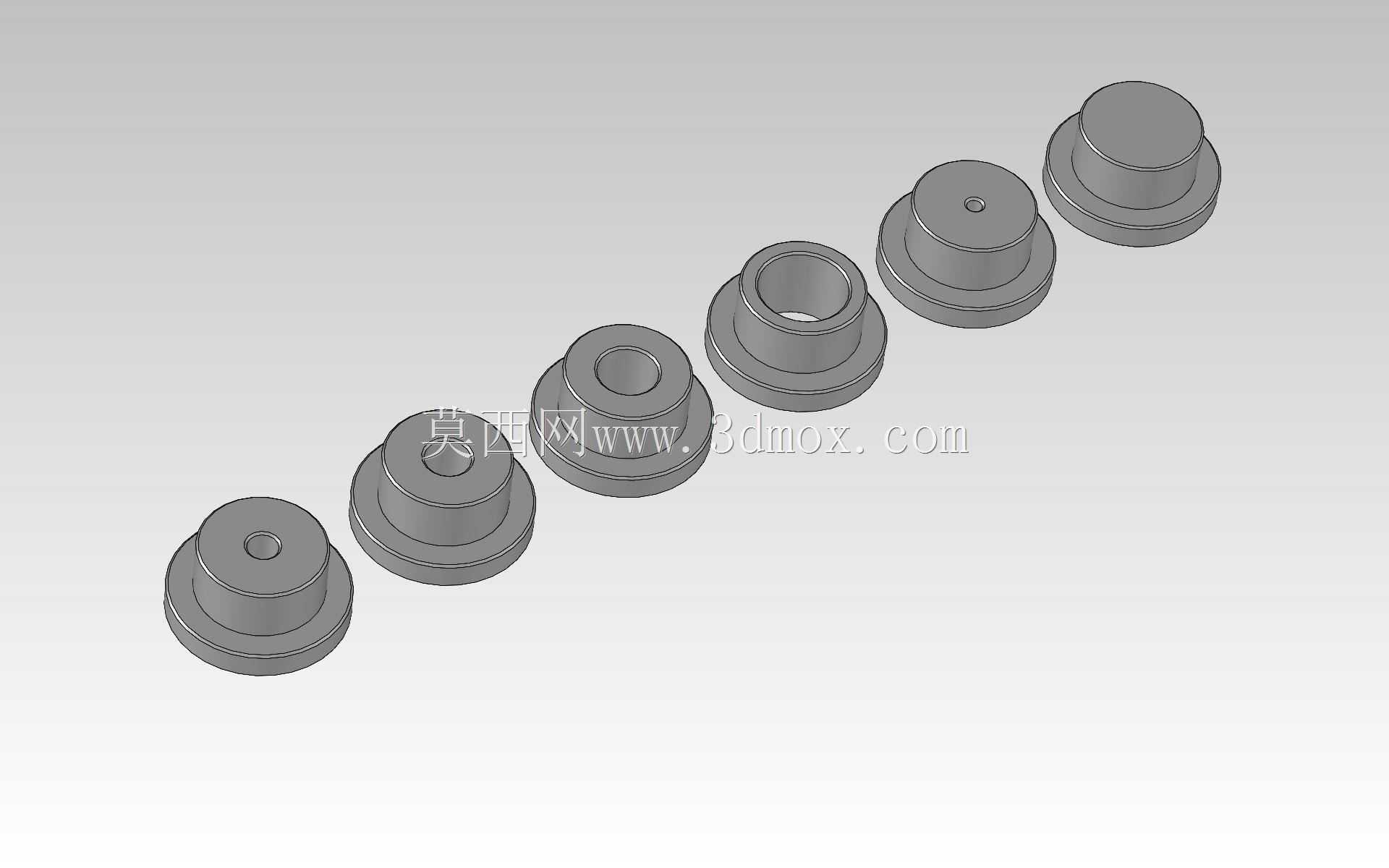

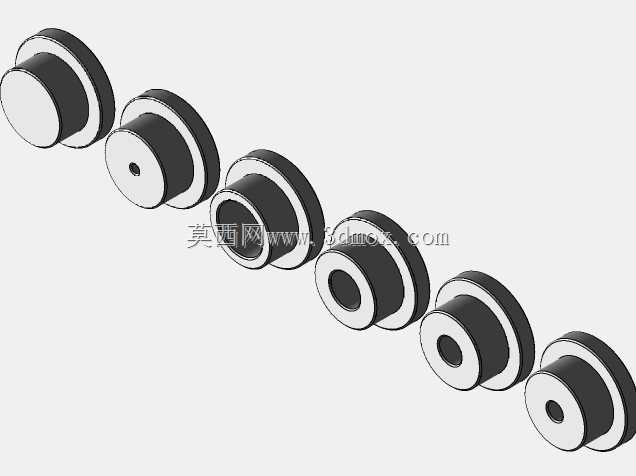

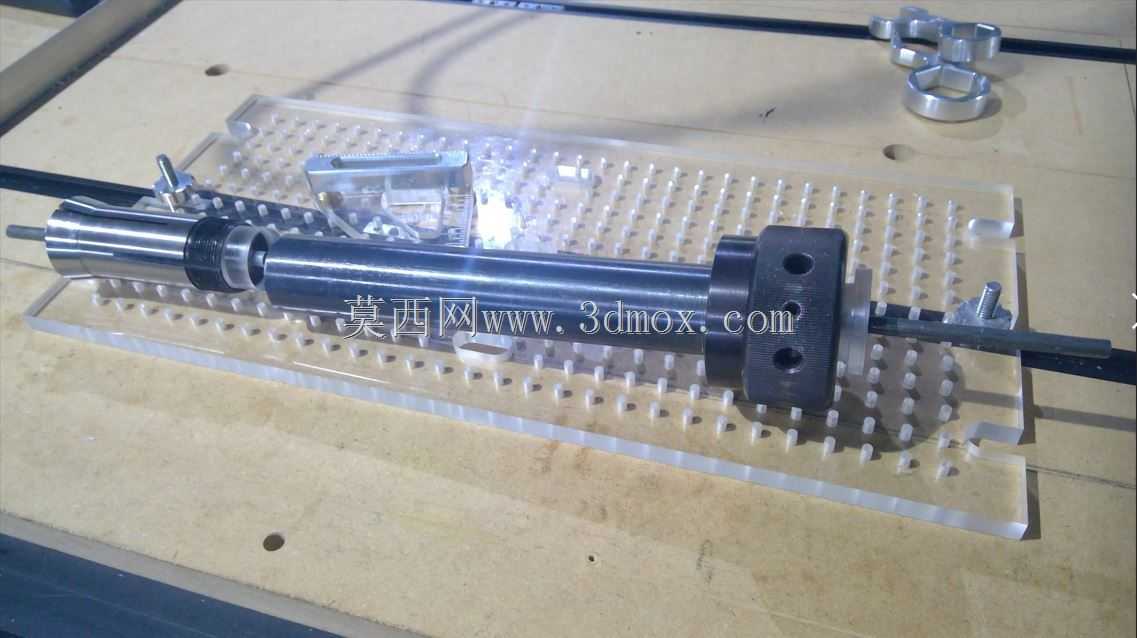

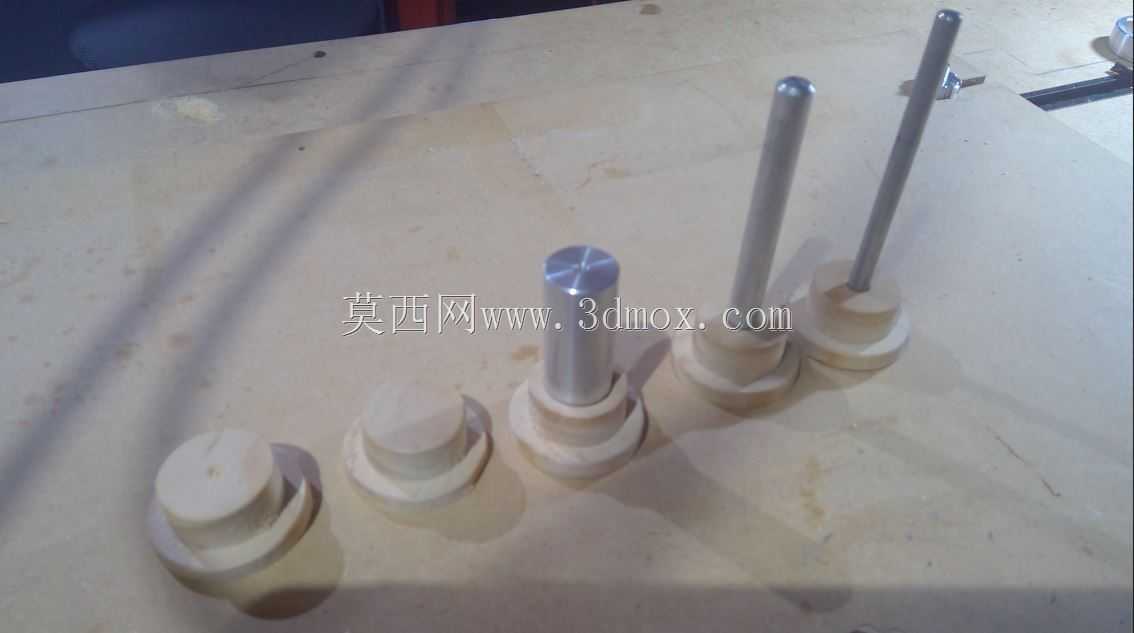

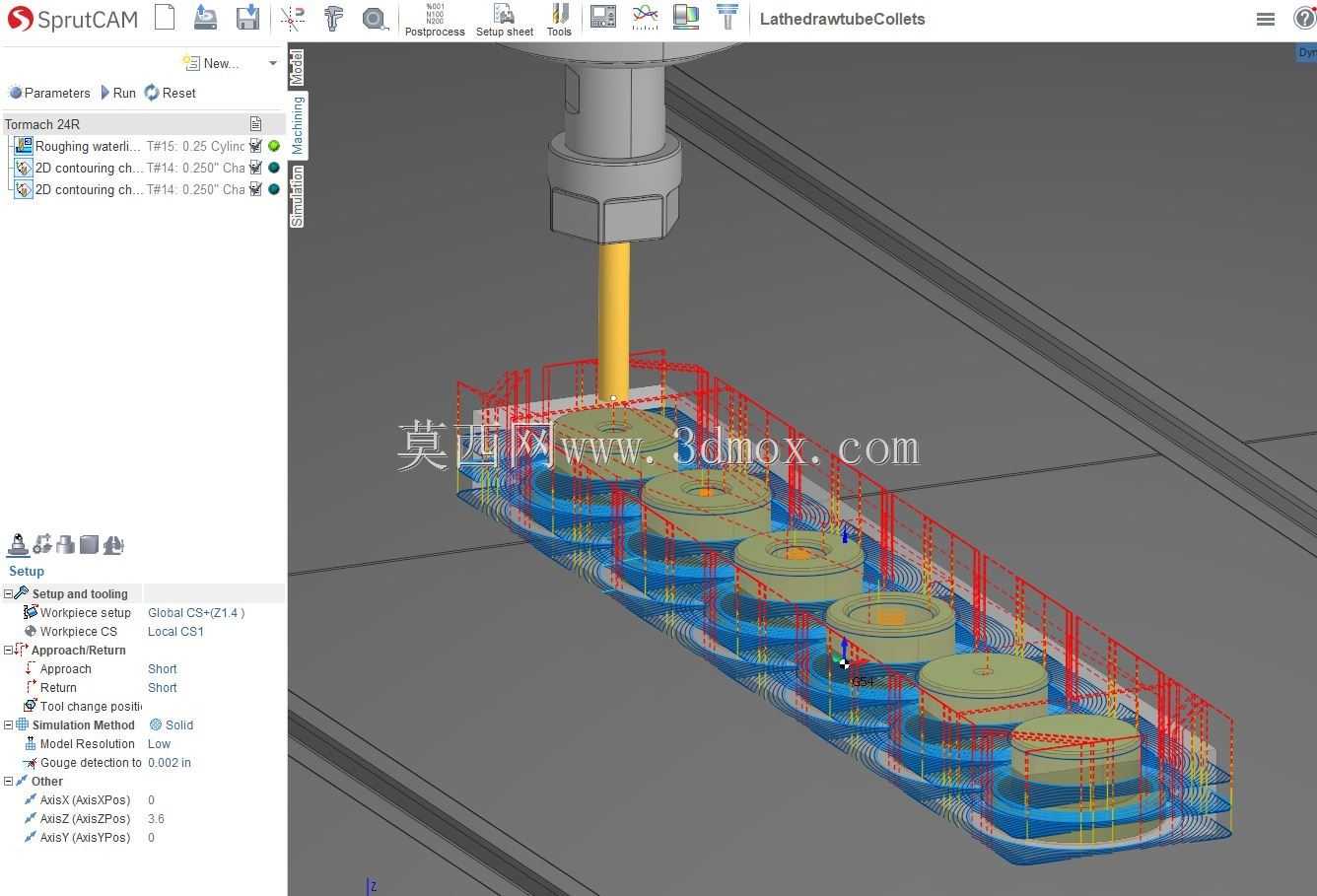

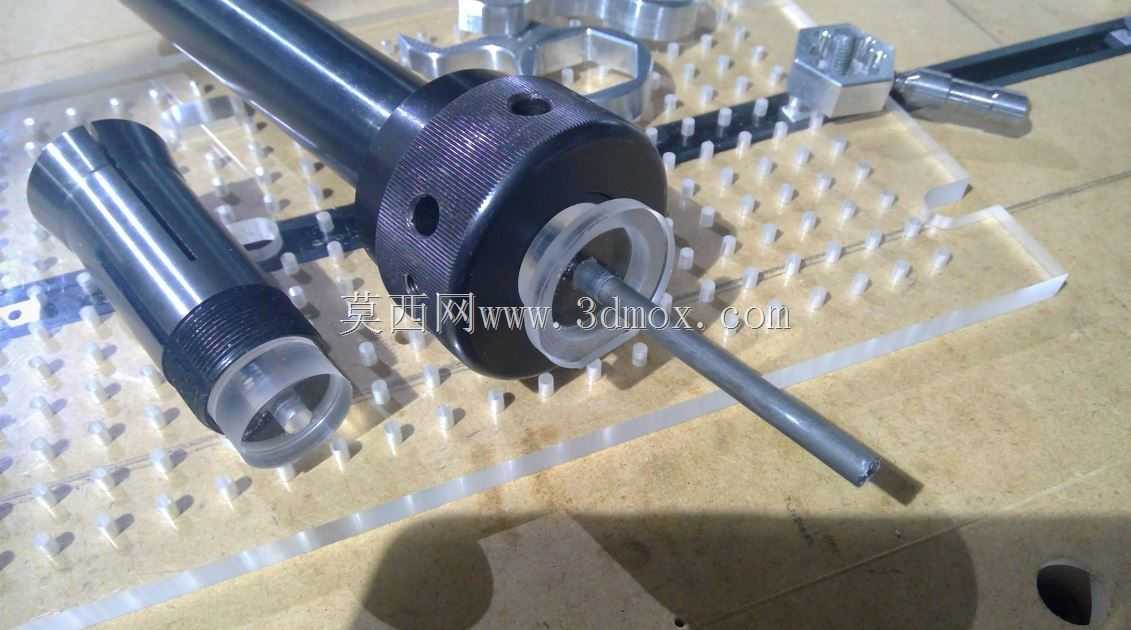

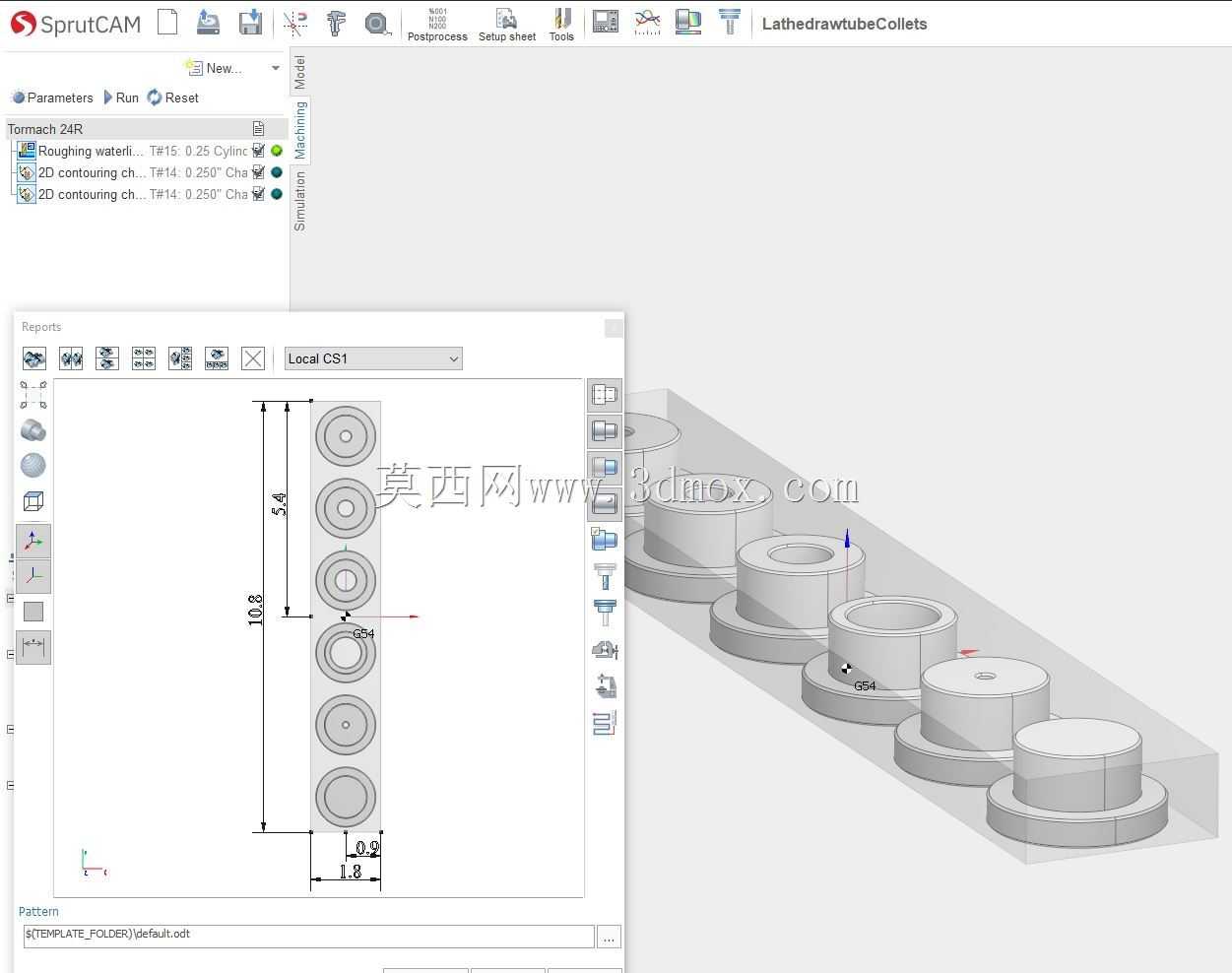

　　在普通卧式车床、数控仪表车床的棒料连续加工场景中，拉管夹头是实现长棒料自动送料、稳定夹持的核心配套部件，整套夹头采用阶梯式同轴结构设计，不同规格的夹头对应不同直径的棒料加工需求，可适配多种常用棒料直径的夹持作业。夹头整体采用带法兰边的阶梯轴外形，法兰端用于和车床主轴拉管的端面实现定位贴合，安装时通过拉管的轴向拉力带动夹头轴向位移，依靠夹头内锥与主轴端内锥面的配合实现夹爪的径向收缩，从而抱紧穿过内孔的待加工棒料，限制棒料在高速车削过程中的径向摆动与轴向窜动，保证加工过程中棒料的同轴度精度。设计时优先保证各阶梯面的同轴度公差，内孔根据适配棒料直径做等径设计，夹持段内孔预留研磨余量，可根据实际加工的棒料材质、直径做配研处理，适配钢、铜、

　　铝、工程塑料等多种材质棒料的夹持需求，避免硬夹持对软质棒料表面造成夹伤。夹头的外锥面角度与对应车床主轴的内锥角度做严格匹配，保证锥面接触面积不低于85%，确保夹持力均匀分布，避免高速旋转时出现夹头偏摆导致的加工振纹。整套夹头的法兰端厚度、外锥大端直径、总长度均按照常见仪表车床、小型卧式车床的主轴安装边界做适配设计，安装时无需对主轴结构做额外改造，直接替换原有同规格夹头即可投入使用，夹头的轴向行程预留足够的收缩量，保证夹持时棒料被完全抱紧，松开时棒料可顺畅通过内孔实现送料动作。在实际加工场景中，这类夹头多用于小直径棒料的批量连续车削作业，配合自动送料机使用时，可实现棒料的自动送进、夹紧、加工、松开的循环动作，减少人工装夹的辅助时间，

　　提升批量零件的加工效率。夹头的外露端面做倒角处理，避免安装、拆卸过程中出现锐边划伤，内孔入口端做导向倒角，方便棒料穿入时的对位，减少送料卡滞的概率。不同规格的夹头采用统一的外锥与法兰安装尺寸，仅更换内孔直径即可适配不同棒料，降低了多规格加工时的夹具备货成本，夹头整体采用调质处理的钢材制作，夹持段可根据使用磨损情况做修磨处理，延长整套夹具的使用寿命。
