带木质收纳盒的小型台钳结构设计

　　在小型机加工、手工装配、精密零件修配的作业场景中，零散的小型紧固件、锉刀、钻头、砂纸等工具与待加工小零件的收纳一直是一线钳工、模型制作从业者的痛点，这款整合了木质储物箱体的小型台钳，正是针对桌面级精细作业场景开发的夹持与收纳一体化结构。从实际使用逻辑出发，该结构没有采用常规台钳独立固定在工作台面的设计，而是将台钳的底座直接嵌入木质储物箱的上盖区域，箱体本身作为台钳的配重与承载基座，无需额外在工作台面打孔安装，可随时挪动位置，适配临时作业台、家用工坊、模型制作桌面这类不适合做永久固定的作业场景。台钳部分采用常规平口钳的夹持逻辑，钳口预留了软钳垫的安装槽，可夹持铝件、塑料件、木质小零件等易刮伤工件，夹持行程适配常见的小型零件加工需求，

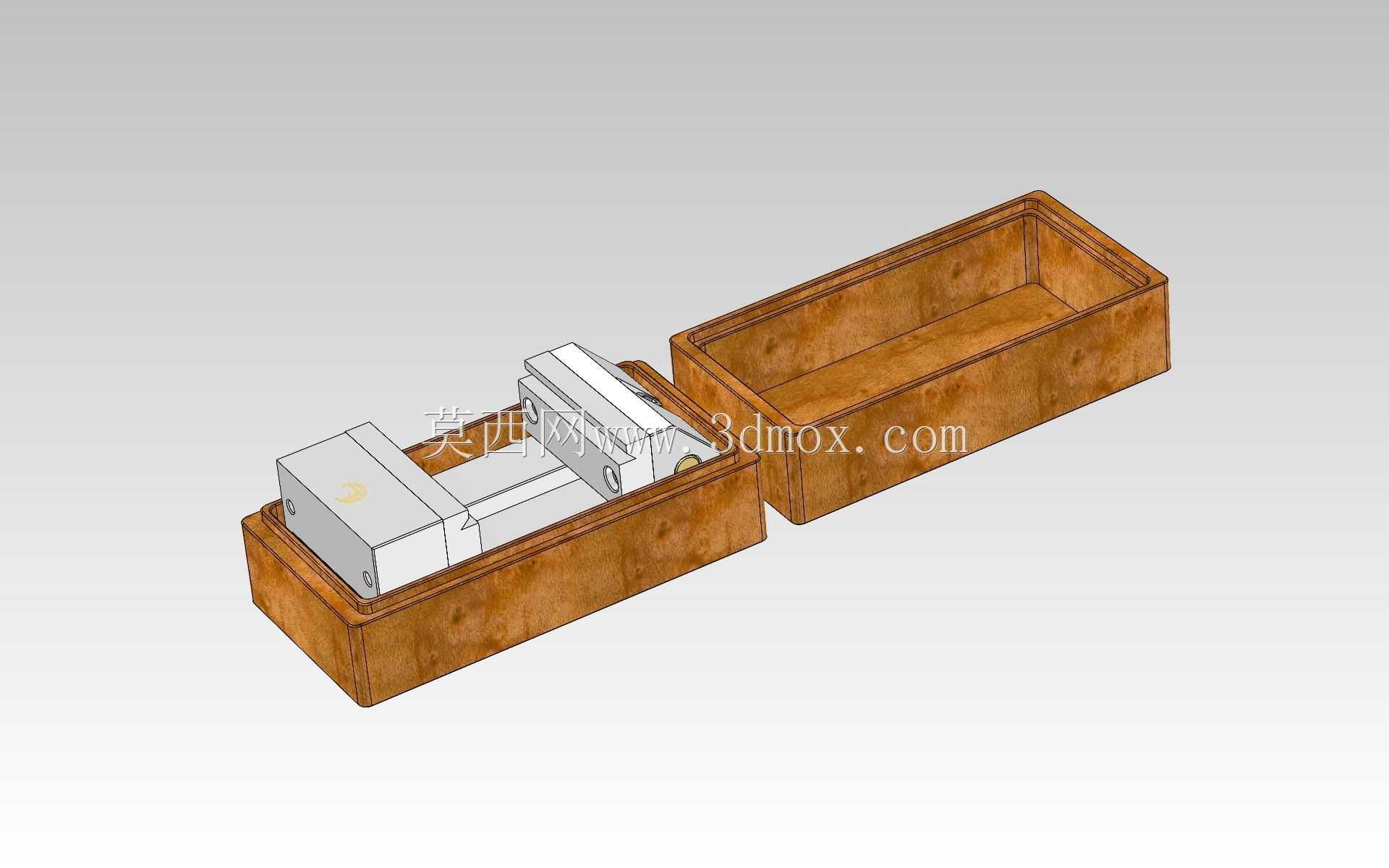

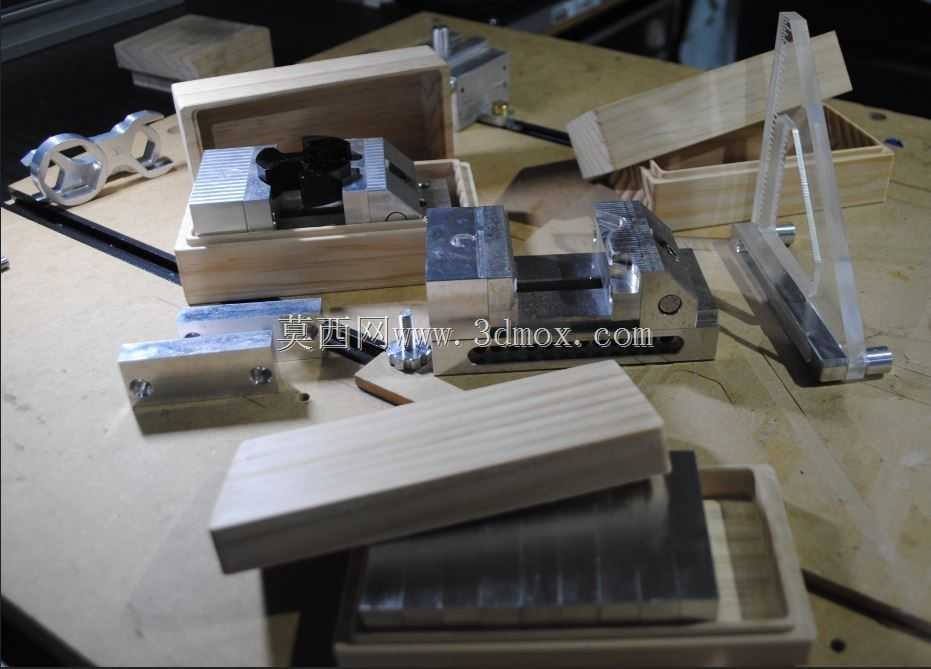

　　最大开口可覆盖直径80mm以内的工件装夹，满足日常修配、零件打磨、小型组件装配的夹持需求。下方的木质储物箱采用榫卯拼接的箱体结构，内部为通长储物空间，可分类放置不同规格的钻头、丝锥、扳手、待加工小零件，箱体与台钳底座的连接位置做了嵌入式定位槽，台钳底座通过沉头螺钉与箱体上沿的实木加强筋连接，避免夹持受力时出现台钳偏移、箱体开裂的问题。箱体的开合采用抽拉式上盖？不，实际结构是台钳固定在其中一个半箱的顶面，两个半箱可对合收纳，合箱后台钳整体被容纳在箱体内部，既可以在搬运时保护钳体不被磕碰，也能避免钳口积灰锈蚀，同时合箱后整体外形规整，可直接放入工具柜存放，不占用过多储物空间。从设计细节来看，木质箱体的壁厚经过受力校核，

　　在台钳最大夹持力工况下，箱体侧壁的形变量控制在0.1mm以内，不会因为夹持受力导致箱体变形影响装夹精度；台钳的丝杆部分采用外露式设计，方便日常清理铁屑、加注润滑脂，钳身的导向滑轨与底座为一体化铣削结构，保证夹持时的同轴度，避免钳口错位导致的工件夹伤、装夹不稳问题。在实际应用中，这类一体化结构尤其适合上门维修、户外临时装配、教学实训场景，不需要额外携带工具盒与台钳，单个箱体即可整合夹持功能与工具收纳功能，搬运时只需扣合箱体，通过侧面的提手即可整体转移，大幅减少零散工具的携带负担。同时木质箱体的触感相比金属工具箱更温和，在桌面使用时不会刮伤工作台漆面，也能降低工具碰撞产生的噪音，适合在居民区的家用工坊、

　　学校实训教室这类对噪音控制有要求的场景使用。结构设计上没有多余的装饰性特征，所有结构都服务于功能实现：箱体底部做了防滑橡胶垫的安装位，放置在光滑桌面时不会滑动；台钳的固定手柄采用可折叠结构，合箱时可将手柄折下，避免突出的手柄影响箱体闭合；箱体内部可根据使用需求自行加装分隔格板，对不同类型的工具做分类收纳，适配不同使用者的工具存放习惯。
