液压管路用油管铰接连接固定支架结构

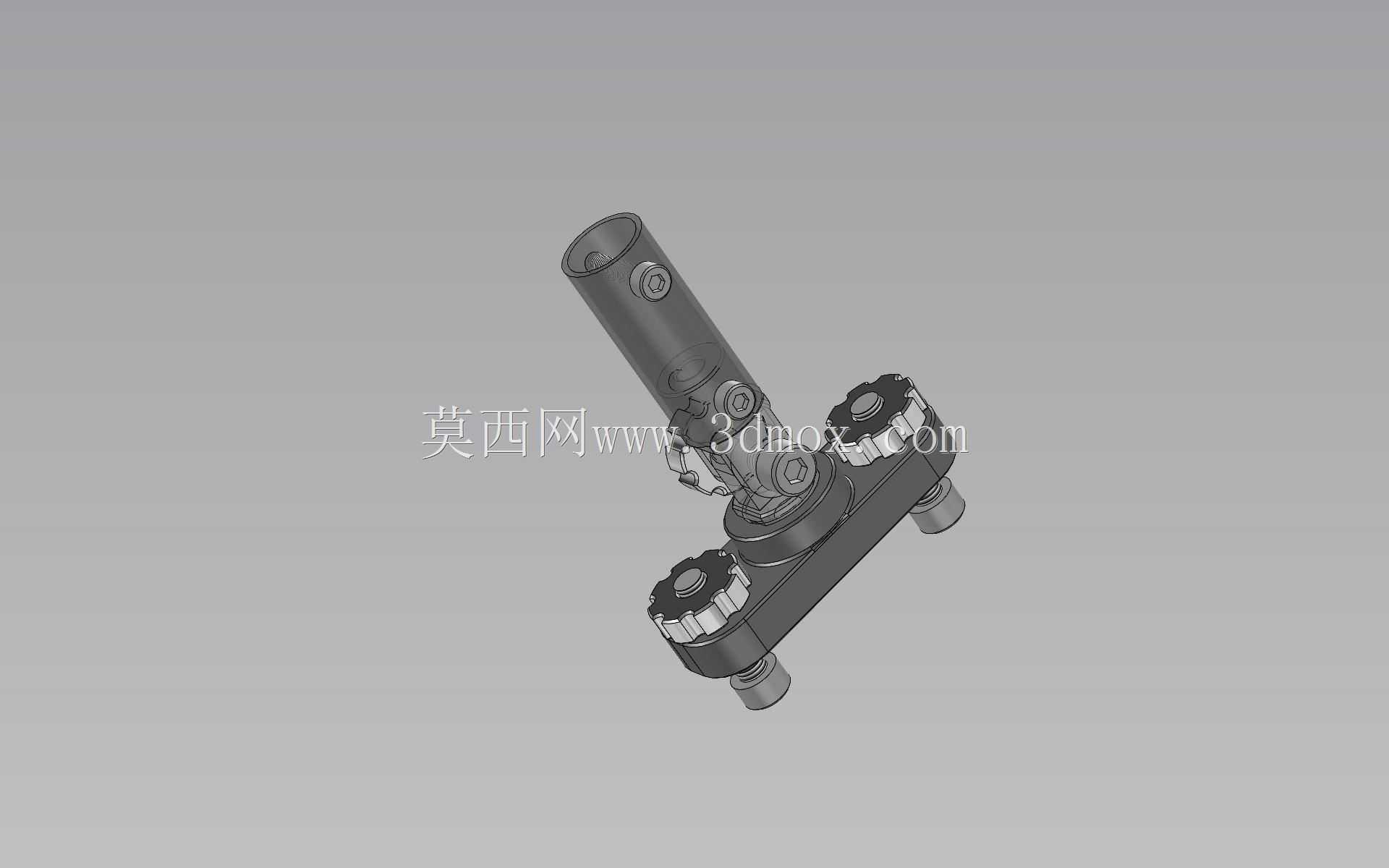

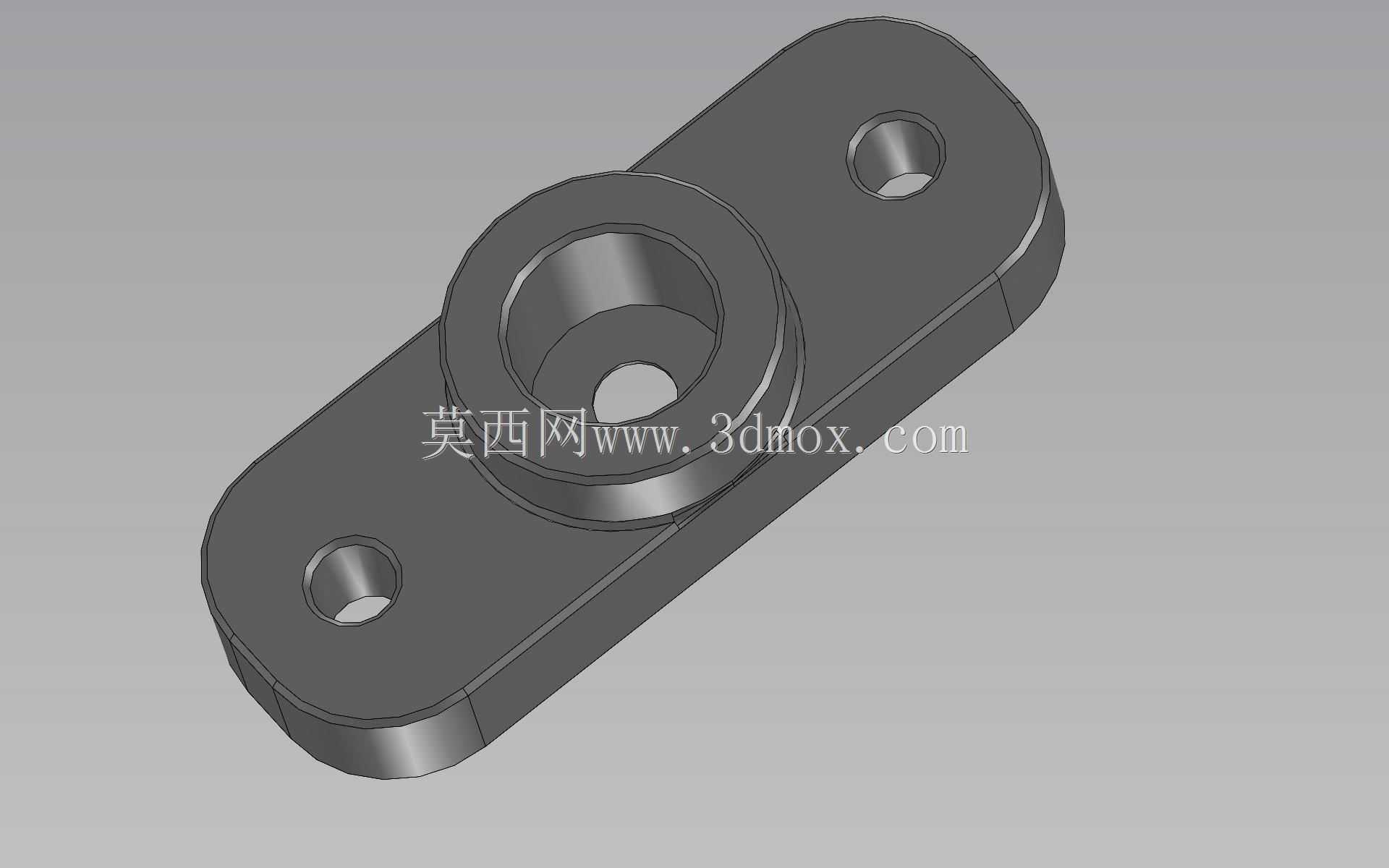

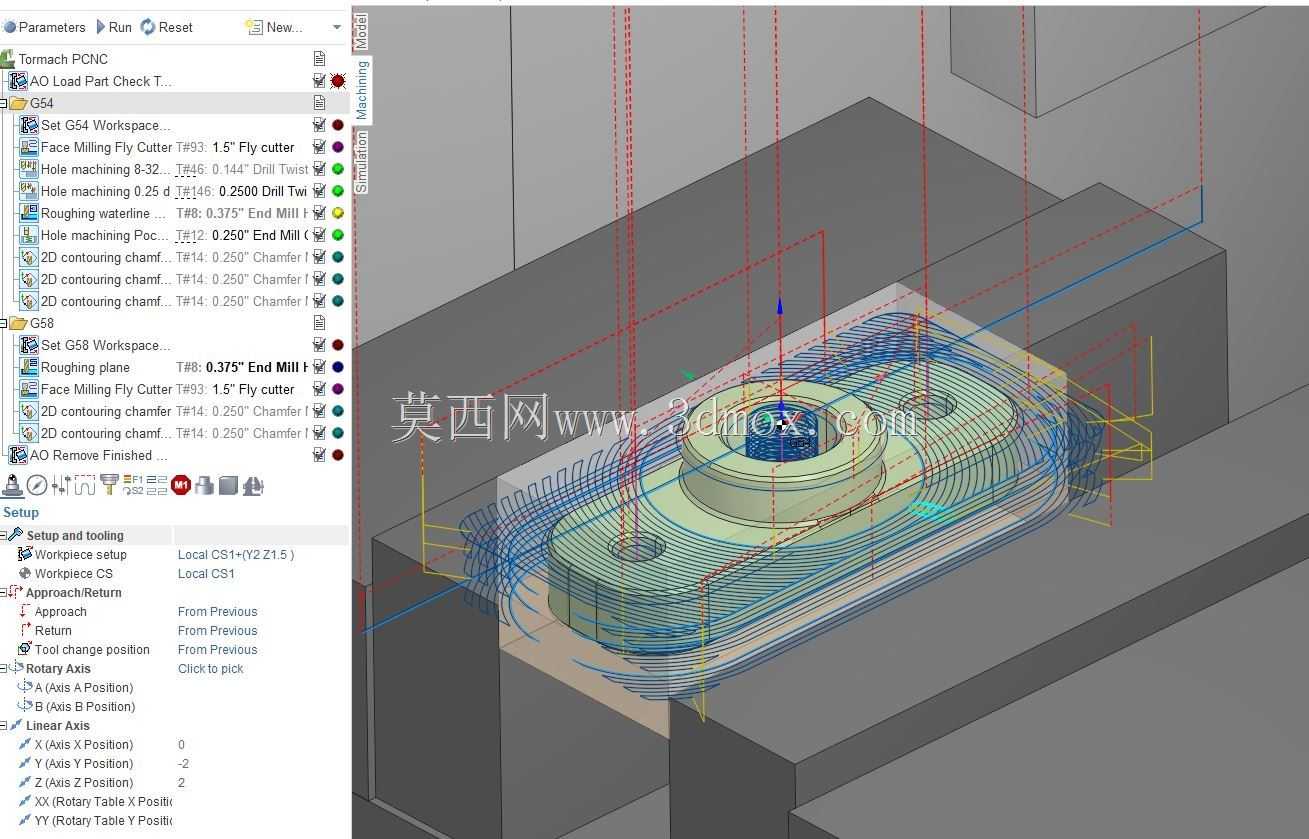

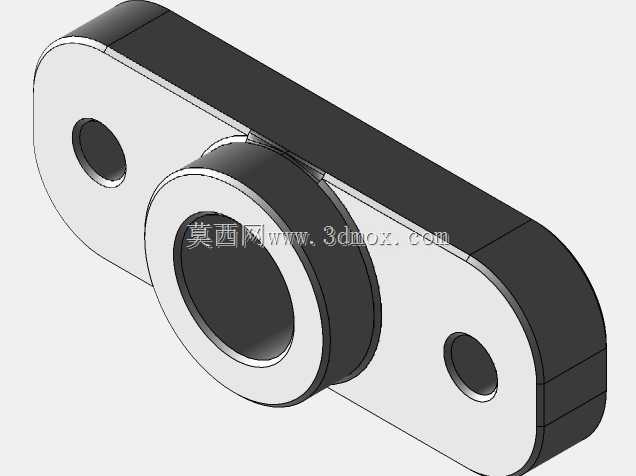

　　在工程机械、重型液压设备的管路布设场景中，这类油管铰接连接支架是解决多管路交汇、避免管路硬接应力的核心结构件，常应用在挖掘机液压主控阀组周边、注塑机油路分配区域、机床液压站输出端这类管路排布密集、存在相对振动的位置。不同于普通硬管固定夹，该支架核心功能是承载带铰接功能的油管接头，允许连接的油管在一定角度范围内自适应摆动，抵消设备运行过程中产生的管路振动、机架形变带来的拉扯应力，从根源上减少管路接头处的疲劳渗漏风险。从结构设计逻辑来看，支架采用一体成型的立式柱体加横向安装底板的布局，立式柱体上预留的铰接接头安装孔位做了同轴度公差约束，保证铰接接头装入后转动顺滑无卡滞，柱体侧面的锁紧孔用于穿入紧定螺钉，

　　限制铰接接头的轴向窜动同时不影响其周向转动自由度。横向伸出的两个对称安装支脚，每个支脚都预留了带防滑齿结构的调节旋钮安装位，可根据实际管路走向微调支脚的伸出长度，适配不同间距的管路排布需求，支脚端部的外螺纹接口用于直接对接硬管或快插接头，减少额外转接件带来的泄漏点。安装边界方面，底板采用平面贴合安装设计，四个安装孔位的孔距按照通用液压阀组的安装螺孔间距做了适配，可直接固定在阀组安装面或设备预制的安装凸台上，不需要额外加工转接板；整体结构的外形轮廓做了倒角处理，避免安装维护时划伤操作人员或管路外壁，立式柱体的高度经过匹配计算，保证铰接接头装入后，油管摆动时不会和周边的阀件、其他管路产生运动干涉。设计过程中重点考虑了工况适配性，

　　支架整体采用与液压管路兼容的金属材质，表面做防锈处理，可适应液压油长期浸润、设备运行温度波动的工作环境，铰接部位的配合间隙控制在合理范围，既不会因为间隙过大导致管路晃动量超标，也不会因为间隙过小在油温变化时出现转动卡滞。在实际设备装配场景中，这类支架可以大幅减少管路布设的调整工作量，不需要现场弯管适配复杂的安装角度，通过铰接接头的自适应转动即可补偿安装误差，同时在设备长期运行过程中，能有效缓冲管路受到的冲击载荷，延长油管密封件的使用寿命，降低液压系统的渗漏故障概率。
