小型半密封双输出轴12V驱动总成结构

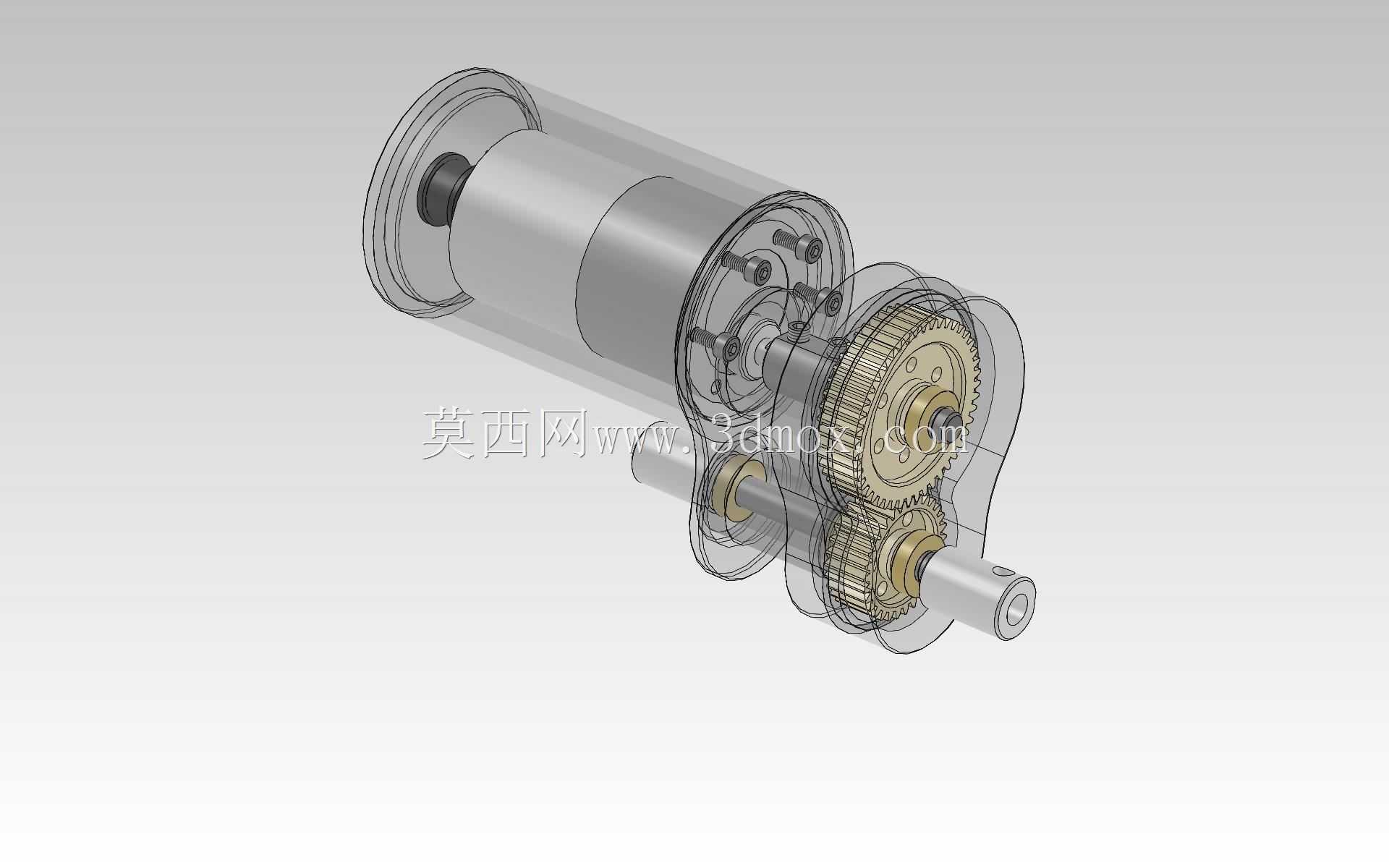

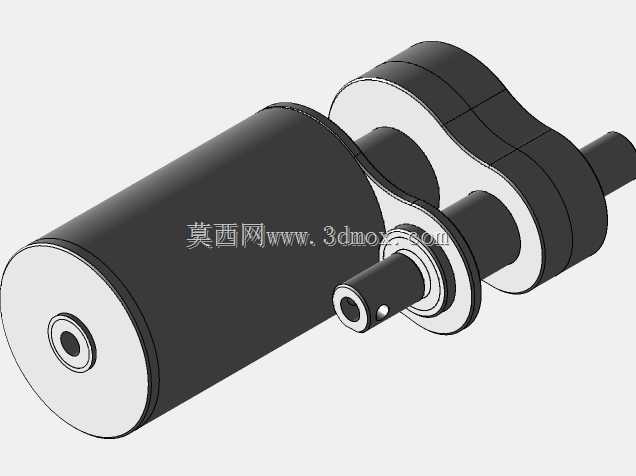

　　这款小型半密封双输出轴12V驱动总成，最初是面向桌面级小型自动化执行机构、便携智能传动装置做的概念验证结构，日常在小型物料推送机构、桌面实验设备动力端、便携电动工具传动单元这类对安装空间有严格限制的场景里，这类集成化驱动单元的需求一直很突出。不同于常规外露齿轮的驱动结构，半密封的壳体设计能在不额外增加全密封结构重量与成本的前提下，阻挡日常工况下的浮尘、细碎碎屑侵入齿轮啮合区域，降低日常维护的频次，适配非高湿高腐蚀的常规室内工作环境。设计阶段优先考虑了安装边界的紧凑性，将驱动电机与二级减速齿轮组做同轴偏置布局，电机筒体与齿轮腔做一体化衔接，整体外轮廓没有突兀的凸起结构，安装时可以直接嵌入设备预留的圆柱形腔体内，

　　不需要额外设计复杂的固定支架，仅需在筒体对应位置设置两个径向定位点即可完成固定，能大幅降低配套设备的结构设计难度。双输出轴的设计是这款结构的核心特点，区别于常规单输出的减速驱动单元，两个输出轴分别从齿轮腔的对应位置伸出，可同时对接两个需要同步或者定速比驱动的执行端，比如小型设备的双辊送料机构、双向开合的小型闸门结构，不需要额外加装分动结构，直接缩减整套传动系统的零件数量。齿轮组采用直齿圆柱齿轮啮合方案，齿形参数做了适配小模数传动的优化，啮合间隙控制在适合小负载传动的区间，既保证传动过程的顺畅度，也能减少正反转切换时的回程空程，满足小型设备对传动精度的基础要求。输出轴的轴端做了标准的圆柱面配合设计，可适配常规的联轴器、带轮、

　　齿轮等传动连接件，不需要对轴端做二次加工就能完成对接。壳体采用薄壁结构设计，在保证齿轮腔定位精度的前提下尽可能压缩壁厚，适配加工塑料注塑成型或者3D打印快速成型的工艺要求，概念验证阶段可以直接通过3D打印制作壳体样件完成功能测试，量产阶段也能直接开模注塑，不需要对结构做大幅调整。电机与齿轮腔的衔接位置做了轴向定位台阶，电机装入后可以通过台阶保证电机输出轴与一级齿轮的同轴度，减少装配时的调整工作量，降低装配难度。
