带十字支腿小型螺旋支撑调平构件

　　在精密机械加工、小型部件装配、工装夹具搭建的现场场景里，这类带十字支腿的小型螺旋支撑件的使用频率极高，很多一线装配和机加工的技术人员都习惯在工位旁备上几个，应对各类小零件的临时支撑、高度微调需求。不同于大吨位起重用的千斤顶，这类小型螺旋支撑的核心作用并非重载起重，而是针对加工或装配过程中，小型工件的局部支撑、平面度调平，避免工件装夹时出现悬空变形，或是装配时配合面存在高低差导致的装配应力。

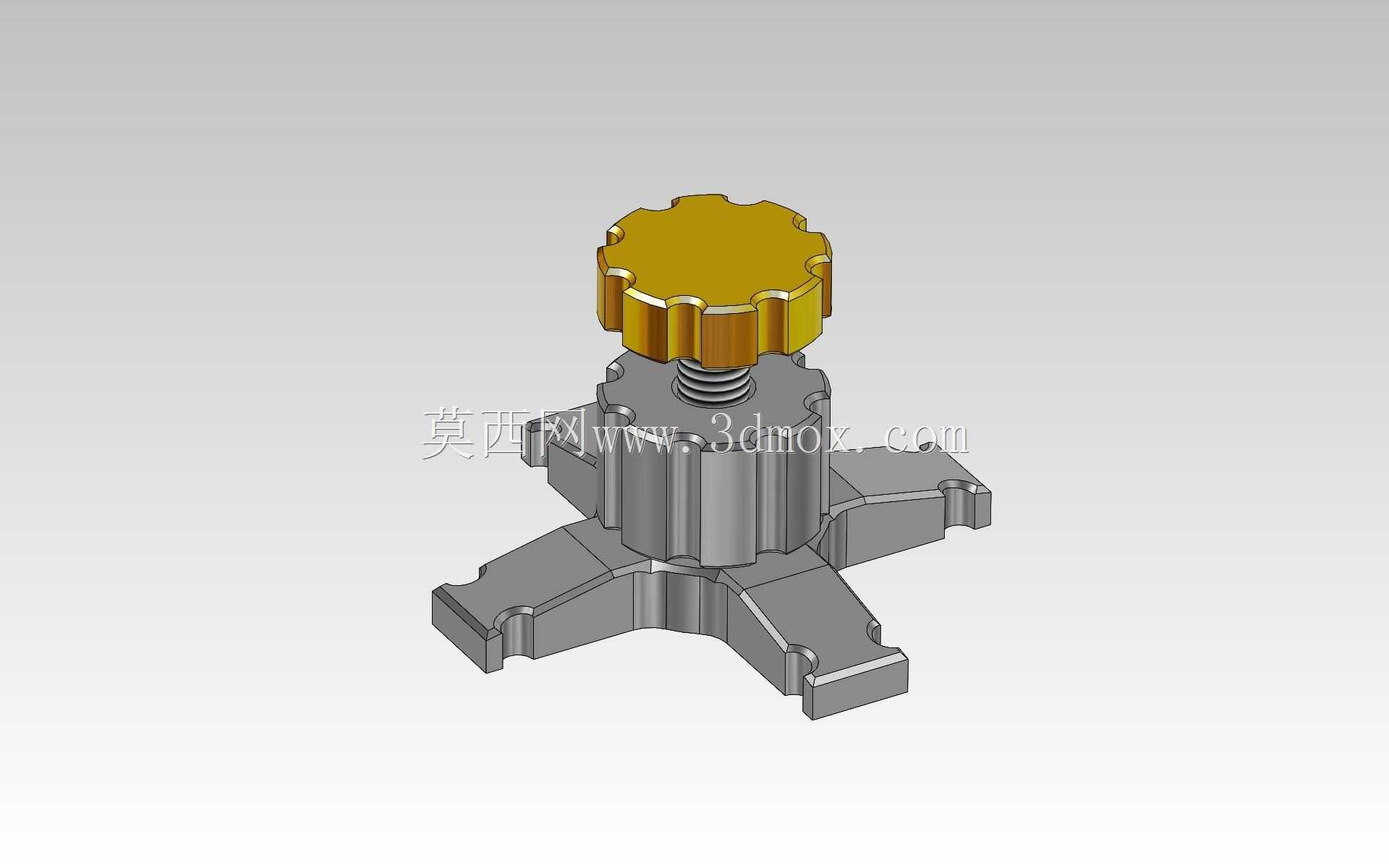

　　从结构设计来看，底部采用十字形四支腿布局，是经过实际工况验证的合理选择：四支腿向外延伸的结构，能在不增加整体底座重量的前提下，大幅扩大支撑接触的覆盖范围，放置在工作台面时的抗倾覆能力远优于同直径的圆形底座，哪怕支撑点存在轻微的偏载，也不会出现支撑件倾倒的问题；支腿边缘做了倒角和加厚处理，既避免尖锐棱边划伤工作台面，也能在长期受压后减少支腿边缘的崩边变形。中部的主体采用带竖向防滑棱的柱状结构，方便操作人员徒手旋转调整高度时增加摩擦力，不需要额外借助扳手就能完成快速调节，适合现场频繁调整的作业节奏。顶部的旋钮采用花边形手拧结构，表面做了防滑的凹凸纹理，旋转施力时不会打滑，旋钮和螺杆的连接部位做了限位结构，旋转到最大伸出高度时不会出现螺杆脱出的问题，避免现场使用时零件散落丢失。

　　螺杆采用标准梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，同时具备一定的自锁性能，调整到目标高度后，不会因为工件的持续压力出现自行回落的问题，能长期保持支撑高度的稳定性。这类支撑件的整体尺寸控制得十分紧凑，收拢状态下整体高度较低，能适配狭窄空间内的支撑需求，支腿的最大外接轮廓也经过优化，不会和周边的工装、夹具产生干涉，不管是放在机床工作台的T型槽间隙里，还是装配工位的操作平台上，都能稳定放置。实际使用时，不需要做额外的固定，依靠自身底座和工作台面的摩擦力就能保持位置稳定，支撑头直接和工件下表面接触，顶部旋钮的接触面积经过加大处理，不会压伤工件的已加工表面，针对表面精度要求高的零件，还可以在顶部垫上铜皮或者橡胶垫进一步防护。

　　在设计这类支撑件的三维模型时，需要重点关注几个配合边界：螺杆和主体内螺纹的配合间隙要控制在合理范围，既要保证旋转调节时顺畅无卡滞，也要避免间隙过大导致支撑时出现晃动；支腿的底面要保证共面，加工时的平面度公差要控制在合理范围内，否则放置在平台上会出现晃动摇摆的问题，影响支撑精度；顶部旋钮的直径要和中部主体的尺寸匹配，保证旋转操作时手指有足够的施力空间，不会和中部的防滑棱产生干涉。这类支撑件常和其他工装夹具配合使用，比如在批量小型零件铣削加工时，配合压板使用，在工件的悬空部位增加辅助支撑，减少加工时的振刀问题，提升加工表面质量；在精密部件装配时，用来调整多个部件的相对高度，保证配合面的贴合度，减少装配后的应力集中；在设备调试时，也可以用来临时支撑小型的钣金罩壳、管线支架等部件，方便操作人员腾出手来完成紧固件的安装。
