一出四腔塑料盒注塑模具结构设计

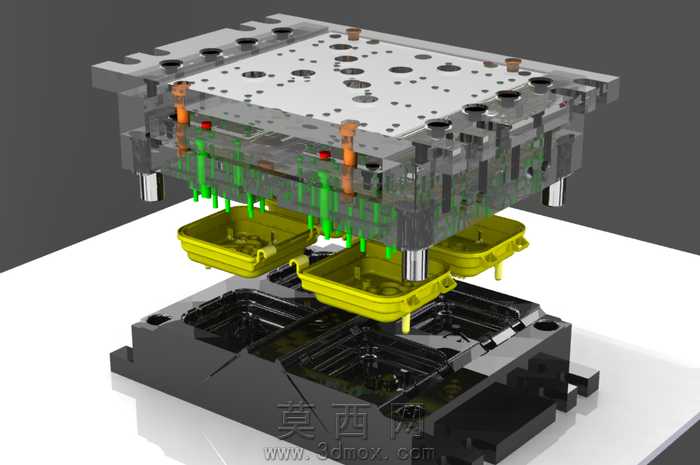

本作品为针对方形塑料收纳盒设计的注塑成型模具，采用三维建模软件完成全参数化结构搭建，通过爆炸视图清晰呈现模具各层级的装配关系与工作逻辑。建模过程中严格遵循注塑模具设计规范，首先根据塑料盒的外形尺寸与壁厚参数，确定采用一出四的型腔排布方案，平衡浇注系统的流长比，确保熔融塑料能够同时填充四个型腔，减少各型腔制品的成型差异。模型完整还原了模具的核心结构：定模侧包含定位圈、浇口套、定模板、型腔镶件，型腔镶件采用整体式加工结构，保证塑料盒外表面的成型精度，同时在定模侧排布了循环冷却水道，通过合理的水道走向设计，确保成型过程中型腔各区域温度均匀，减少制品翘曲变形风险。动模侧包含动模板、型芯镶件、顶出机构、支撑柱、复位杆等部件，型芯部分精准还原塑料盒的内部轮廓，针对塑料盒的边缘卡扣结构，在型芯上设计了对应的成型镶块，保证卡扣结构的尺寸精度与脱模顺畅度。顶出机构采用顶杆顶出方案，顶杆排布位置避开塑料盒的外观面，在制品的边缘与加强筋位置均匀布置顶杆，确保顶出过程中制品受力均匀，避免顶白、顶穿等成型缺陷。模型中还还原了导柱导套的导向定位结构，确保合模过程中动定模的精准对位，避免出现错模问题；同时设计了拉料杆结构，保证开模过程中浇注系统凝料能够顺利脱离浇口套，随动模侧移动后由顶出机构自动脱落。渲染阶段采用半透明材质处理模具的模板部分，直观展示模具内部的冷却水道、紧固螺钉、复位弹簧等隐藏结构，将成型的塑料盒制品采用明黄色半透明塑料材质，清晰呈现制品与型腔型芯的贴合关系，通过分层爆炸的展示方式，将模具的开模状态完整呈现，清晰演示注塑完成后开模、顶出制品的完整工作流程。设计过程中充分考虑了模具的加工工艺性，各镶件均采用标准化模架搭配定制镶件的设计方案，降低模具加工成本，同时对易磨损的型芯型腔部位采用镶拼结构，方便后续维修更换，冷却系统的设计充分匹配PP塑料的成型温度参数，保证成型周期的合理性，提升批量生产效率。
