双导轨式激光测边仪对准调节支架

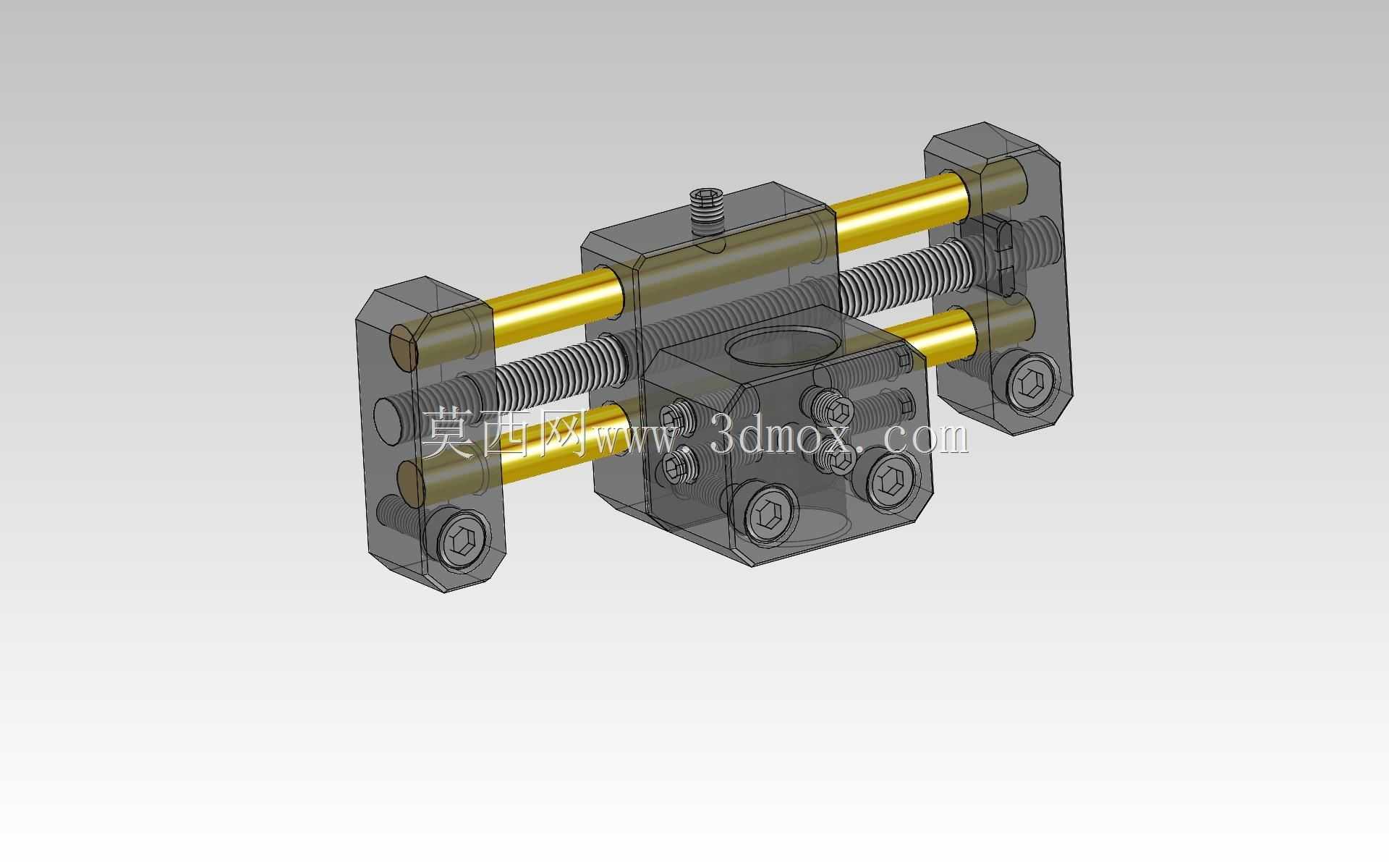

　　这款对准支架主要配套激光测边类检测元件使用，适配常规双平行导轨的安装场景，在卷材分切、板材裁切、连续送料的产线工位上，能为激光检测头提供稳定的多维度位置调整支撑，解决检测光路偏移、初始对位不准的常见现场问题。从结构设计来看，支架采用跨装式双导杆布局，两根平行的光滑导向轴作为横向移动的承载基准，配合中部的梯形调节螺杆，可实现激光安装座沿导轨方向的连续微调，螺杆传动的间隙经过结构约束控制，调整后不会出现自由窜动，能长时间保持对准精度。安装座部分预留了标准的激光头安装孔位，孔位周边设置了多颗紧定螺钉，可在安装后对激光头的俯仰、偏摆角度做细微校正，适配不同发射角度的检测元件。两端的导轨固定座采用透明工程材质做结构示意，

　　实际量产件可采用阳极氧化铝材质兼顾刚性与轻量化，固定座上设计了与设备导轨匹配的安装卡槽，可直接卡装在现有产线的导轨基准面上，不需要额外加工复杂的安装转接板，大幅降低现场改造的工作量。在安装边界上，支架整体跨距适配常规100-150mm间距的平行导轨，导向轴直径选用常用的8mm规格，调节行程覆盖±20mm的调整范围，足够覆盖产线调试过程中材料位置波动、检测元件初始安装偏差的补偿需求。支架整体没有突出的尖锐结构，所有调节部位都设置在操作人员易触及的侧面，调试时不需要探入设备运行区域，在连续运行的产线上调整时也能保障操作安全。不同于固定式的激光安装座，这款支架的调节结构做了阻尼优化，单手握持调节旋钮即可完成位置调整，

　　调整到位后依靠螺纹自锁即可保持位置，不需要额外增加锁紧紧固结构，日常点检维护时的操作效率更高。在实际应用中，这类支架常布置在送料辊道的出料侧、裁切工位的进料端，辅助激光测边仪识别材料的边缘位置，为后续的纠偏机构、裁切定位机构提供准确的位置信号，避免材料走偏导致的裁切尺寸超差、对齐精度不足等质量问题。结构上的受力点都做了加强筋设计，即使在设备运行产生持续振动的工况下，也不会出现支架共振导致的激光光路抖动问题，保障检测信号的稳定性。
