十工位TTS铣刀架收纳管理装置

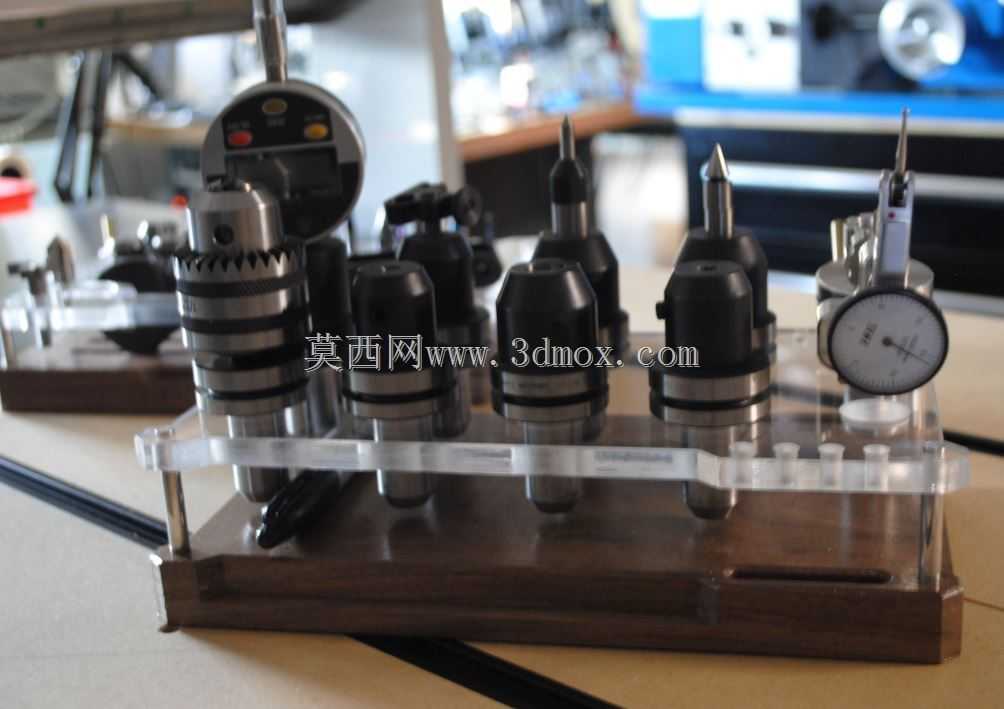

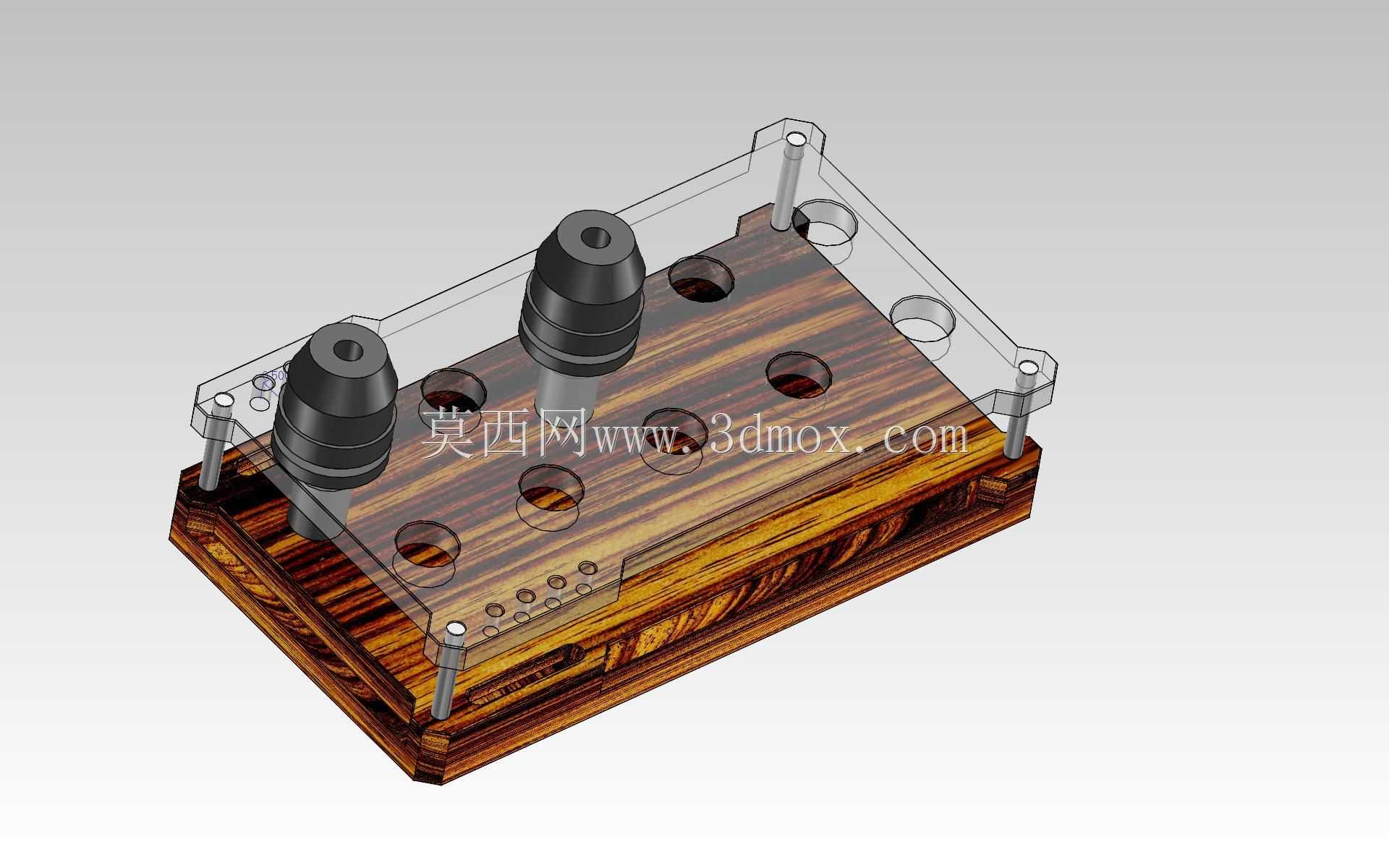

　　在数控铣削、模具加工等日常机加工生产场景中，刀具的有序收纳与快速取用一直是影响工位效率、降低刀具损耗的关键环节，这款适配TTS接口铣刀的十工位管理装置，正是针对小型加工工位、个人工坊的刀具存放需求设计的专用辅具。从实际使用场景出发，日常加工中频繁换用的不同规格TTS铣刀如果随意放置，很容易出现刀柄磕碰、刃口损伤、找刀耗时久的问题，该装置通过分层式结构设计，将十组铣刀的存放位做了规整排布，每一个刀位都对应独立的定位孔，可直接将TTS刀柄竖直插入固定，避免刀具堆叠剐蹭。设计过程中优先考虑了工位的安装边界，整体采用矩形基座搭配透明防护上盖的结构，基座选用仿木纹硬质材质做主体承载，厚度足以支撑满装十支铣刀的重量不会出现形变，

　　底部做了平整的安装面，可以直接通过四角的固定孔锁在工作台面、工具柜层板上，不会因为抽拉刀具出现移位。透明上盖的设计并非单纯的外观装饰，一方面可以阻挡加工过程中飞溅的切屑、切削液落到刀柄锥面，避免刀柄沾染杂质影响装夹精度，另一方面上盖通过四根导柱做定位，开合时不会出现偏移，盖合后和基座之间留有足够的避让空间，不会碰到安装在刀位上的铣刀顶部螺帽。刀位的排布做了疏密适配，除了十组标准TTS刀座孔之外，基座侧边还预留了小直径的辅助孔位，可以用来存放弹簧夹头、锁紧小扳手这类换刀配件，不用额外准备配件收纳盒。从结构设计的合理性来看，竖直插放的方式符合刀具存放的工程要求，铣刀的刃口朝下或者悬空在基座空腔内，不会和硬质平面接触，

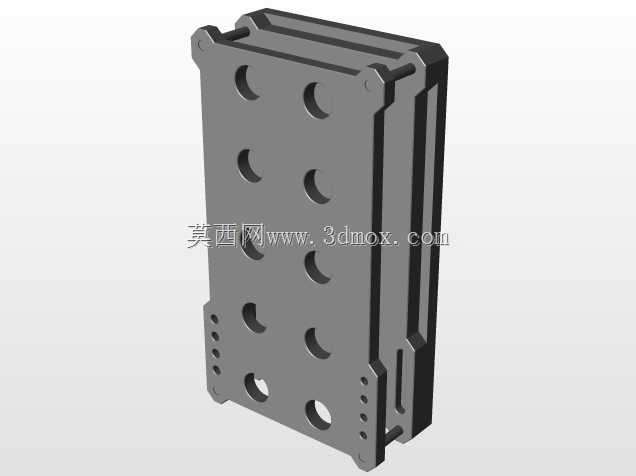

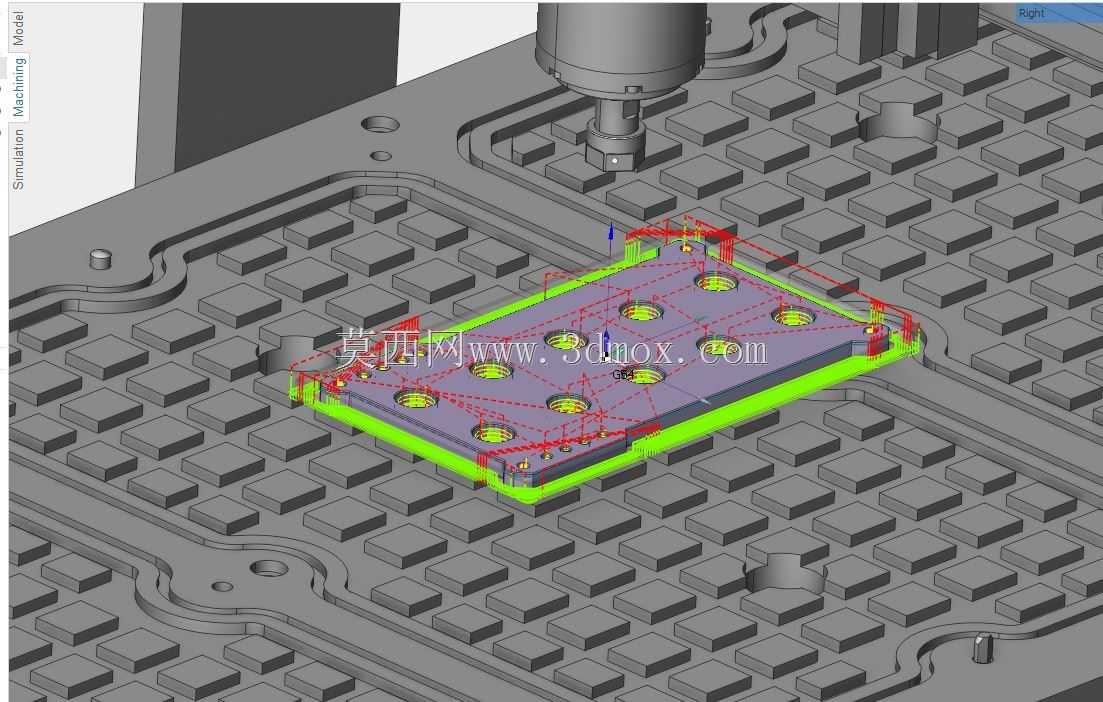

　　能有效保护硬质合金刃口的完整性，同时每一个刀位的间距都经过测算，相邻刀位安装刀柄后不会出现干涉，取放单支刀具时不会碰到旁边的其他刀具。对于三维建模从业者来说，这个模型的结构拆分清晰，基座、导柱、上盖、刀套的配合关系明确，装配逻辑符合实际工装的设计思路，可以作为小型工位辅具设计的参考案例，建模过程中需要重点关注刀位孔的同轴度、导柱安装孔的位置度，以及上盖开合的行程避让，这些细节都是实际加工生产中必须保证的公差要求，也能体现工装设计中实用性优先的核心思路。
