数控刨床细木工垂直夹持工装结构

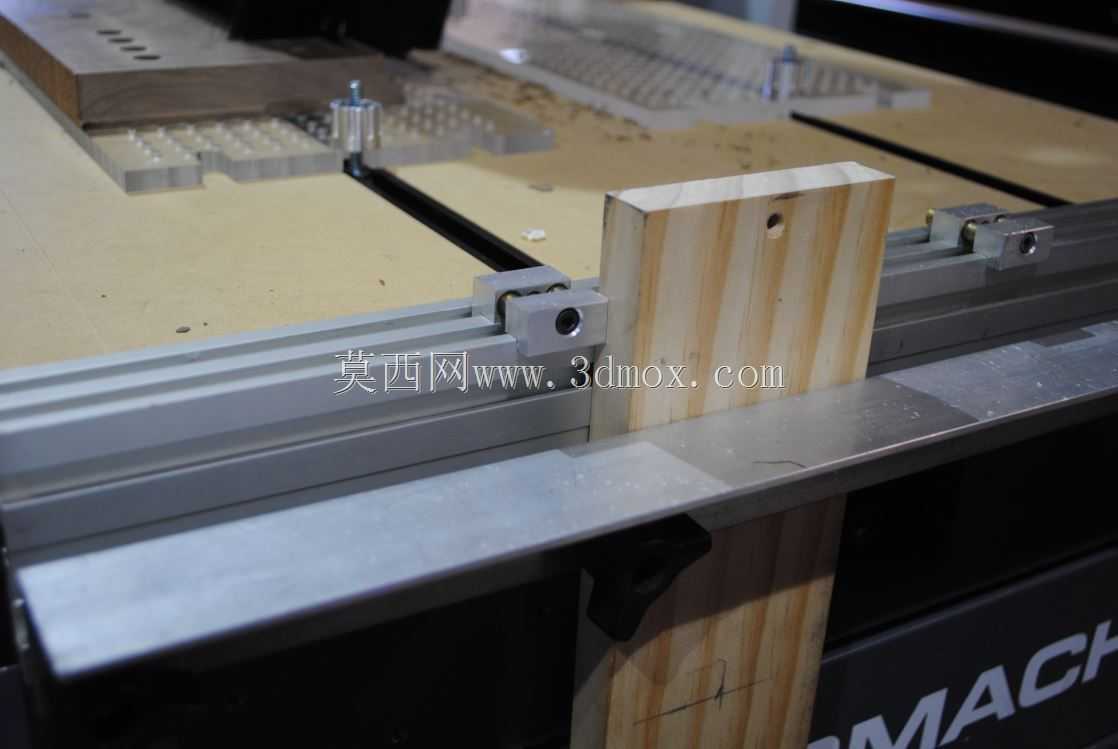

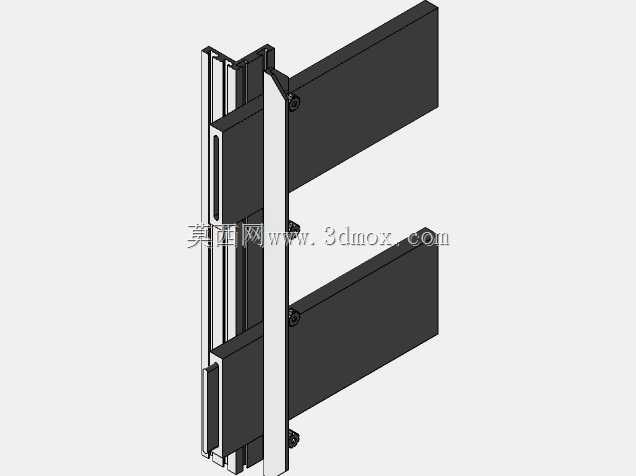

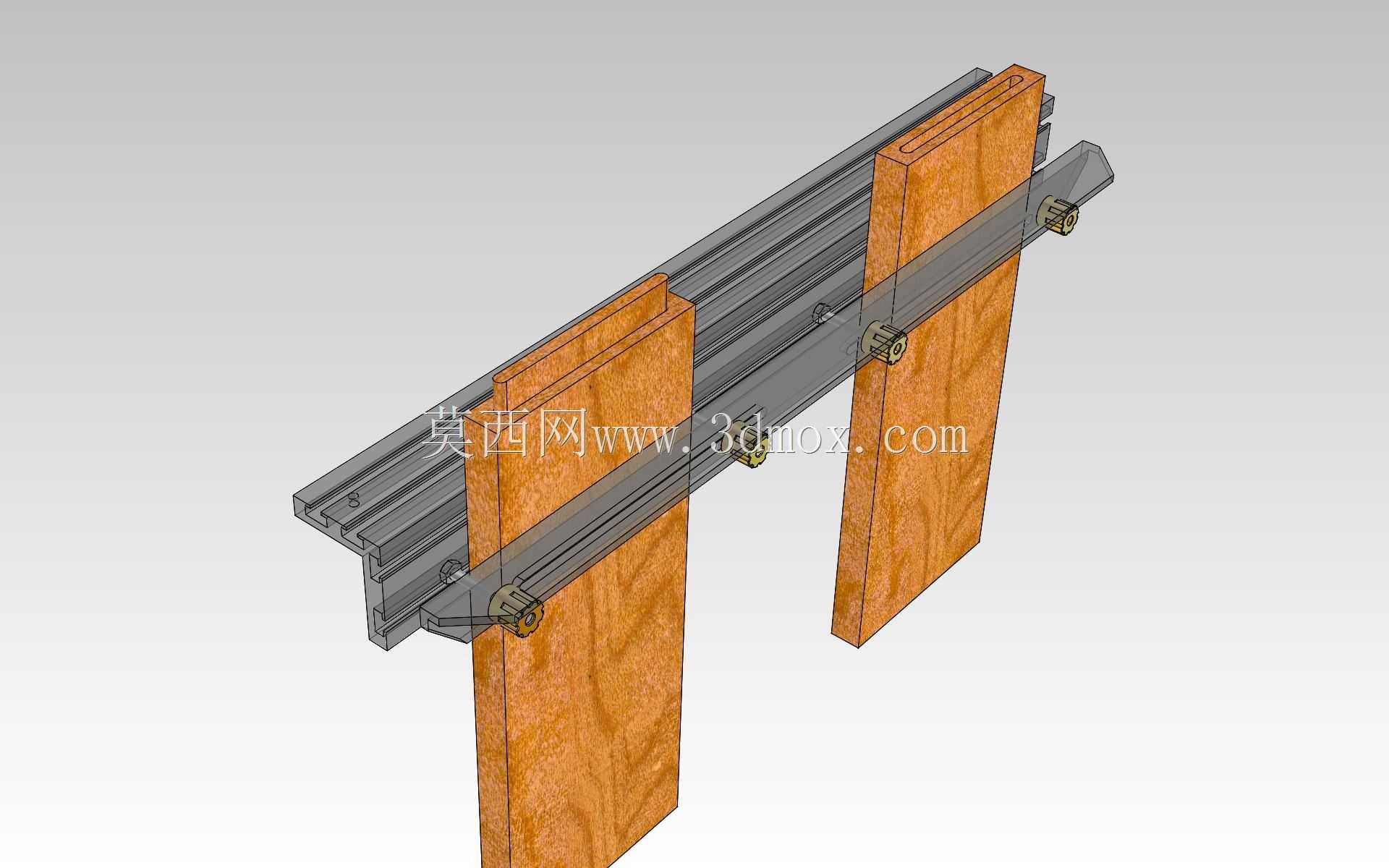

　　在细木工件的数控刨削加工场景中，木料的垂直定位精度直接决定了刨面的平直度与拼接契合度，这款夹持结构正是针对路由式数控刨床的端部安装需求设计，解决了常规平口夹具无法稳定固定窄长竖直木料、加工时易出现木料偏移颤刀的问题。整套结构以标准工业铝型材作为轨道基体，型材截面采用多槽道设计，既可以通过槽内预置的T型螺栓与刨床底座端部、裙板安装位快速对位锁紧，也能为两个夹持滑块提供线性导向的移动基准，轨道的有效导向长度覆盖常规细木工竖料的夹持间距需求，滑块与轨道的配合面预留了0.02mm的间隙，既保证滑动顺畅无卡滞，也避免间隙过大导致夹持角度偏移。两个夹持单元采用木质贴面与金属基座结合的设计，木质夹持面直接与待加工木料接触，

　　避免金属硬接触压伤木料表面留下夹痕，金属基座内部集成了角向定位结构，保证夹持面始终与刨削主轴进给方向保持垂直，锁紧组件采用侧向旋钮式螺栓结构，操作人员无需额外工具即可快速调整夹持间距、锁紧待加工木料，锁紧力通过螺纹传动均匀传递到夹持面，不会出现单点压力过大导致木料变形的问题。设计过程中优先考虑了安装边界的适配性，轨道背部的安装孔位采用通用孔距设计，可直接适配市面上多数中小型数控木工刨床的端部安装位，无需对原有设备进行打孔改造，整体结构的外伸尺寸控制在合理范围内，不会干涉刨床主轴的全行程移动，也不会在加工过程中与木屑排出通道产生位置冲突。夹持单元的滑动行程可覆盖100mm到600mm宽度的竖料夹持需求，针对不同厚度的木料，

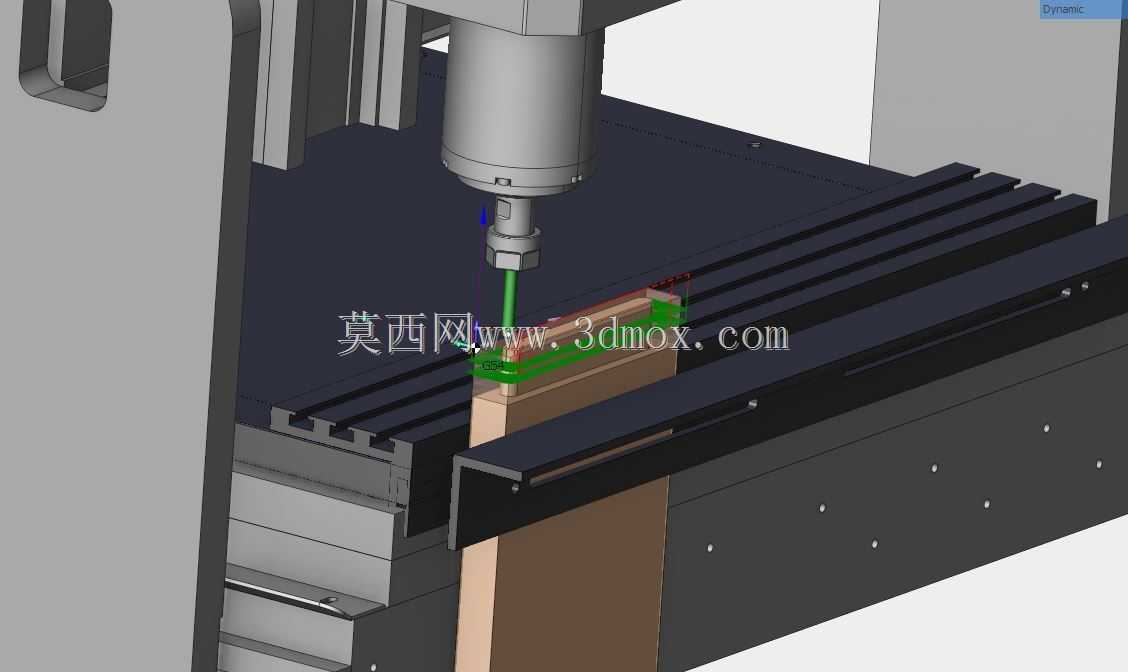

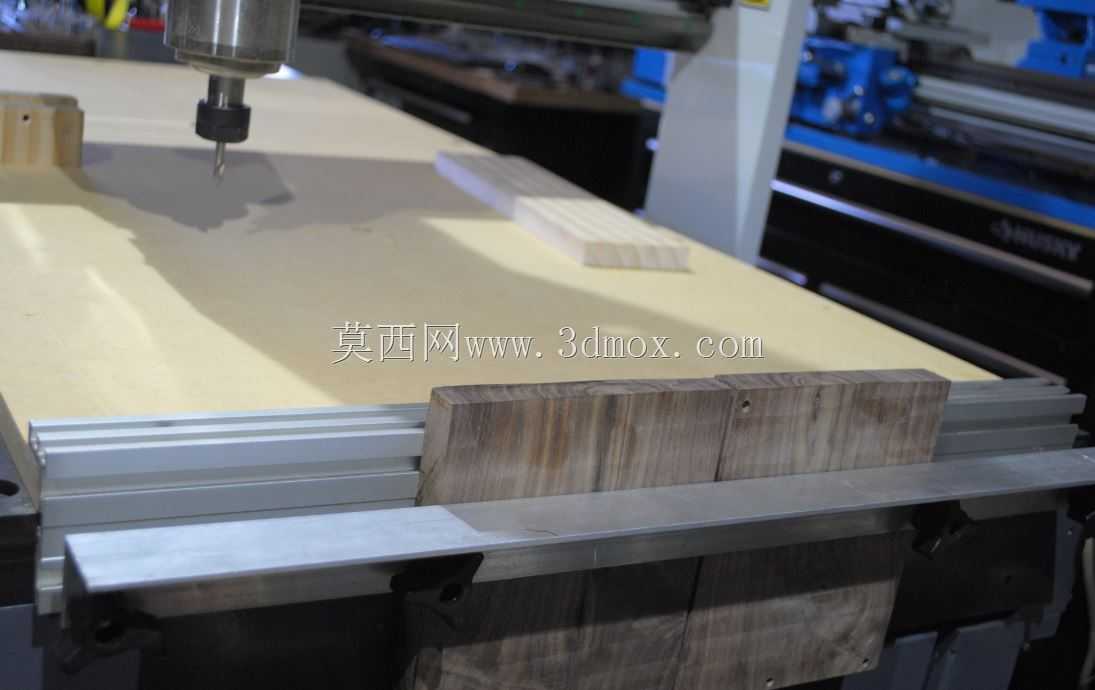

　　可通过更换不同厚度的木质贴面调整夹持间隙，无需更换整套金属基座，降低了工装的后续使用成本。轨道端部设置了限位挡块，防止夹持滑块在调整过程中滑出轨道脱落，所有金属部件的边角都做了倒圆角处理，避免操作人员调整工装时被锐边划伤，木质夹持面采用硬杂木材质，耐磨性能优异，长期使用产生磨损后可快速拆卸更换，整套结构没有复杂的传动部件，日常维护仅需定期清理轨道槽内积存的木屑、在滑动配合面涂抹少量润滑脂即可长期稳定使用。在实际加工场景中，这套夹持结构可完成实木条、复合木方等竖直状态木料的侧边刨削、开槽、修边等工序，夹持后的木料垂直度误差可控制在0.05mm以内，完全满足细木工制品的拼接精度要求，相比传统的螺栓压块固定方式，工件装夹时间可缩短60%以上，同时避免了压块遮挡加工区域导致的走刀干涉问题。
