24x48规格CNC路由器底座夹具结构

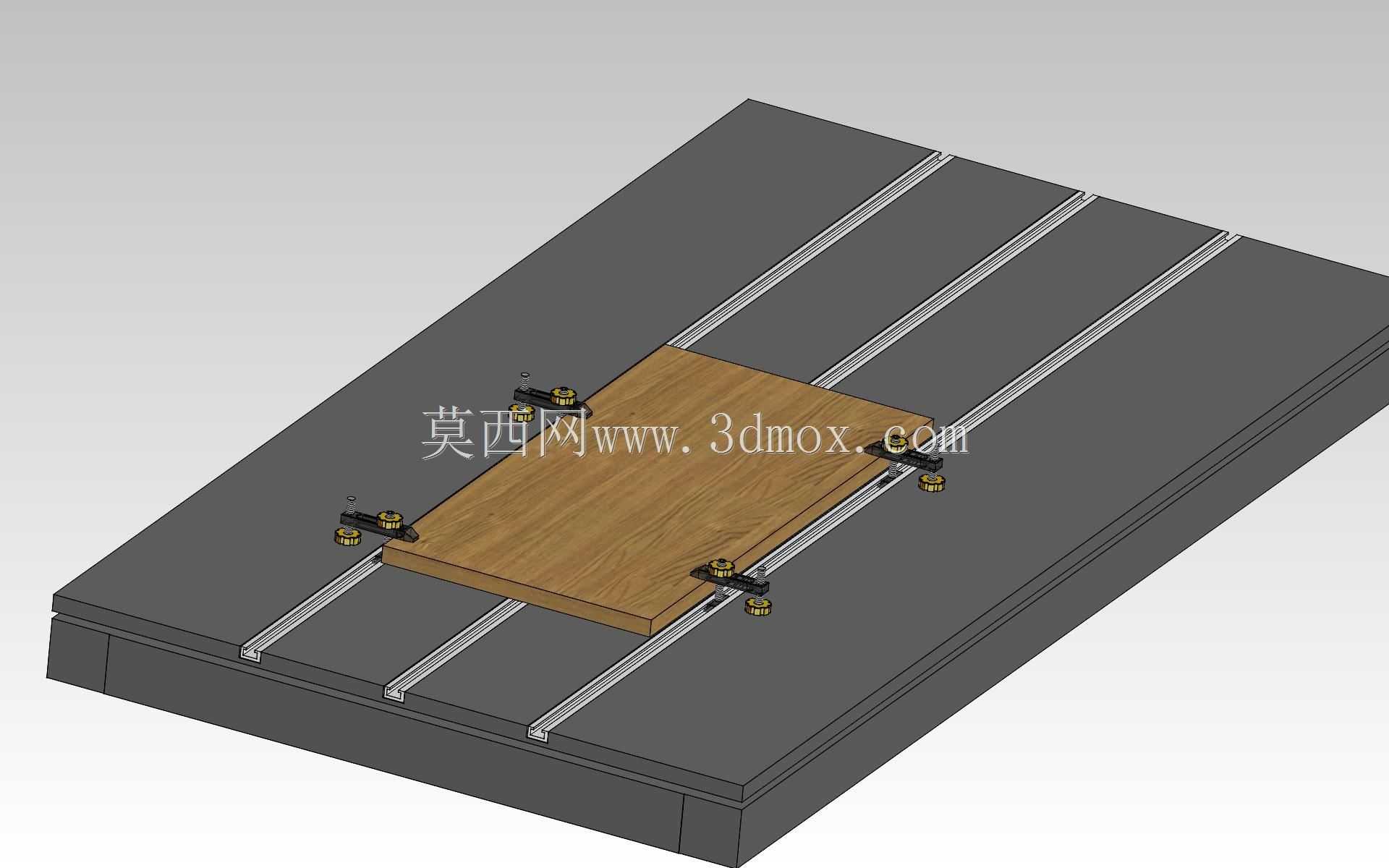

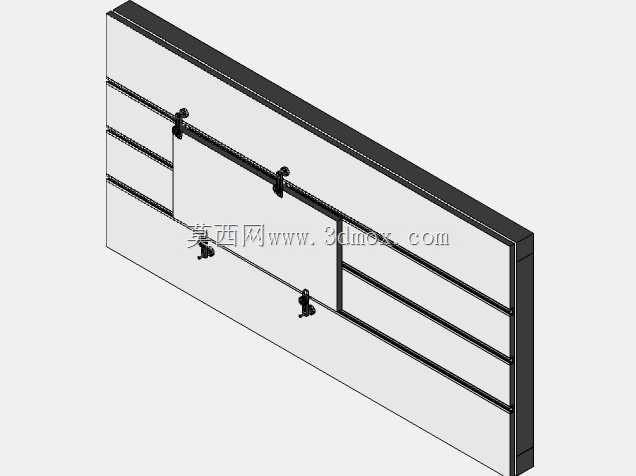

　　在数控板材加工场景中，这类24x48规格的CNC路由器底座夹具，是木工、广告板材切割工序里保障加工精度的核心配套结构，日常适配绝大多数常规幅面的人造板材、亚克力、PVC等平面工件的装夹需求，解决大尺寸板材在高速铣削、雕刻过程中移位、翘边的常见问题。从结构设计逻辑来看，整套夹具依托带平行T型槽的工作台面搭建，槽道间距经过统一校准，可适配不同长度的压紧组件快速滑移调整位置，不需要在台面上额外打孔攻丝，就能覆盖不同长宽尺寸工件的装夹点位，装夹时不会在板材非加工区域留下压痕损伤，尤其适合表面带饰面的装饰类板材加工场景。压紧组件采用偏心压块搭配锁紧螺栓的结构，操作时只需要扳动压块就能完成快速锁紧与释放，相比传统的螺栓压板结构，

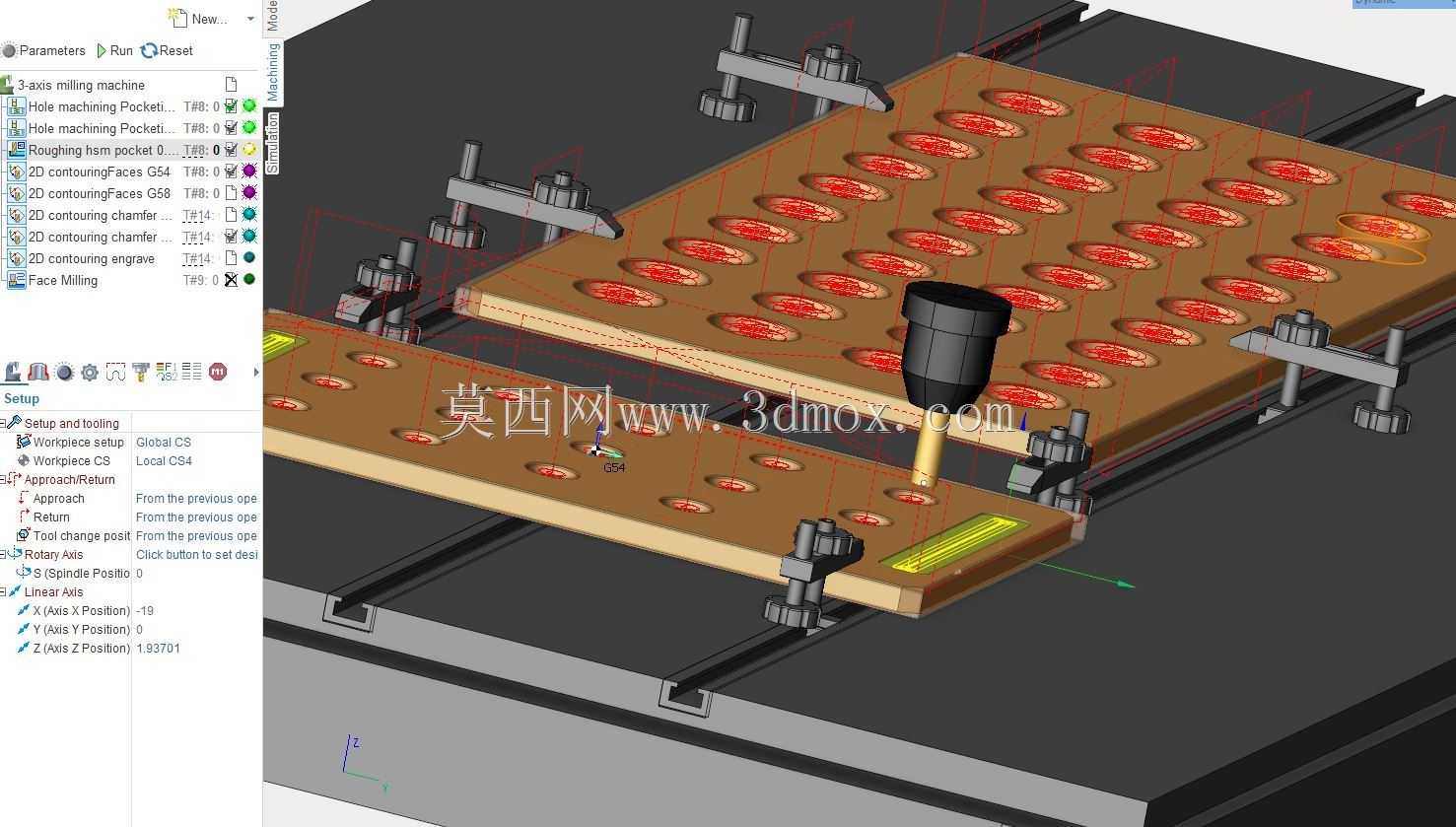

　　单工件装夹耗时能缩短六成以上，适配批量板材连续加工的节拍要求，压块接触工件的端面嵌有防滑胶垫，既可以增大接触摩擦力抵消铣削过程的侧向切削力，也能避免硬质金属压块刮花工件表面。整套底座的安装边界完全匹配24x48英寸的标准加工幅面，工作台面的平面度公差控制在0.1mm/米范围内，T型槽的平行度公差不超过0.05mm/米，保障夹具滑移过程中不会出现卡滞、定位偏移的问题。在CAM编程阶段导入该底座模型，可以提前模拟工件装夹位置，校验刀具路径是否会与压紧组件发生碰撞，提前规避加工过程中的撞机风险，同时也能根据夹具的固定点位，合理规划板材排版方案，最大化提升板材利用率，减少边角料浪费。实际生产中，

　　这套夹具结构不需要对原有CNC路由器的工作台做破坏性改装，只需要将T型槽对齐原有工作台的安装基准，锁紧底部固定螺栓就能投入使用，后期维护也十分简便，压紧组件出现磨损时可以单独更换配件，不需要整体更换整套底座结构，能够适配不同加工场景下的装夹需求，不管是小幅面工件的多点位固定，还是整幅板材的边缘压紧，都能通过调整压块位置快速适配，不需要额外制作专用工装，大幅降低多品种小批量加工的工装准备成本。
