数控机床用刀具夹头收纳管理器

　　在数控加工车间的日常作业场景中，刀具、夹头及配套扳手的零散摆放一直是影响换刀效率、造成精密配件磕碰损耗的常见问题，这款管理器正是针对该类痛点设计的工位级收纳工装。从实际使用场景出发，它可直接固定安装在机床操作侧的工作台面或者工具挂板旁，操作人员换刀时无需往返工具柜取放配件，站在操作位即可随手取用所需的夹头、扳手与不同规格的刀柄刀头，大幅缩短换刀辅助时长，也能避免精密刀具滚落到台面缝隙、被切屑刮伤刃口的问题。

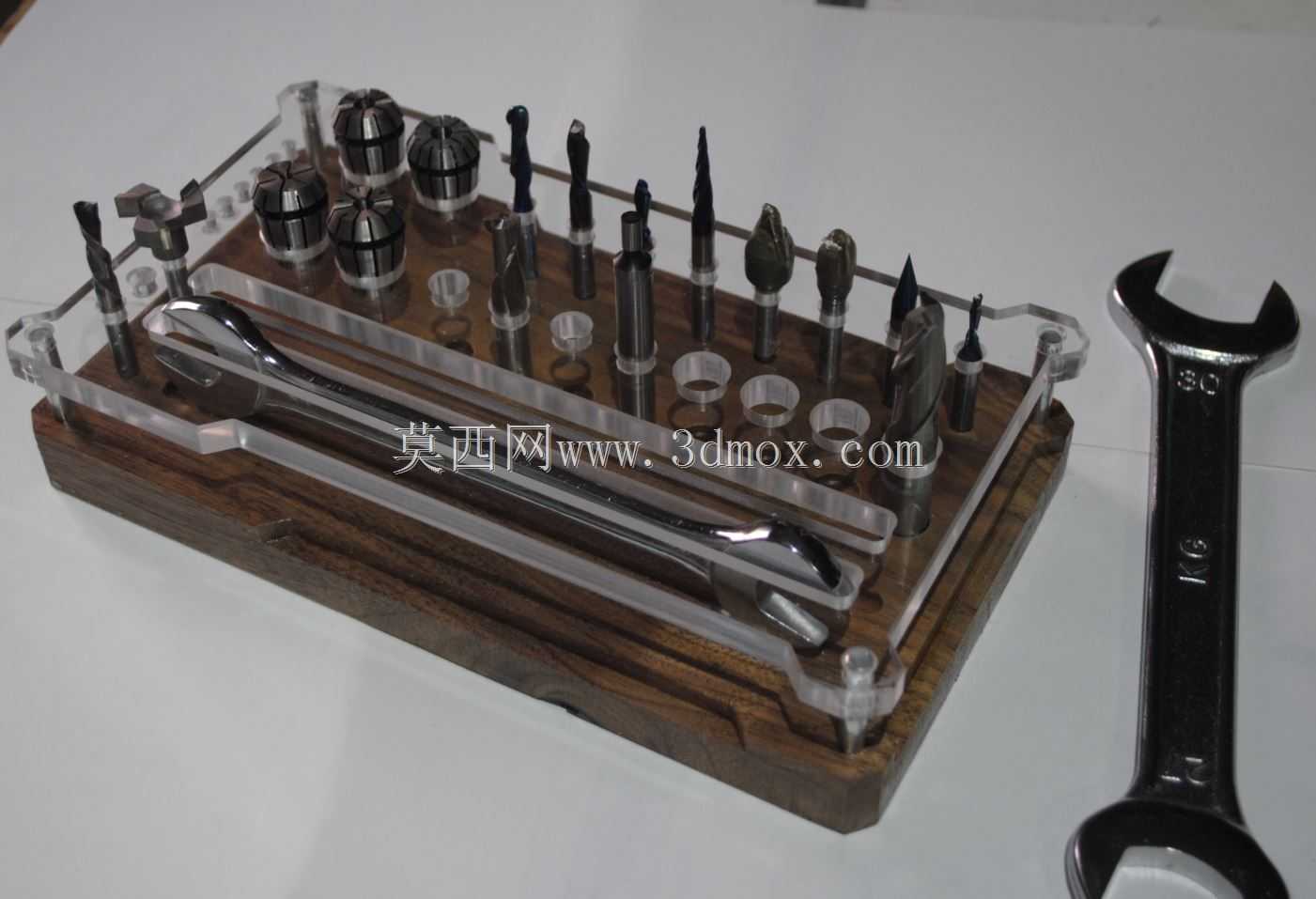

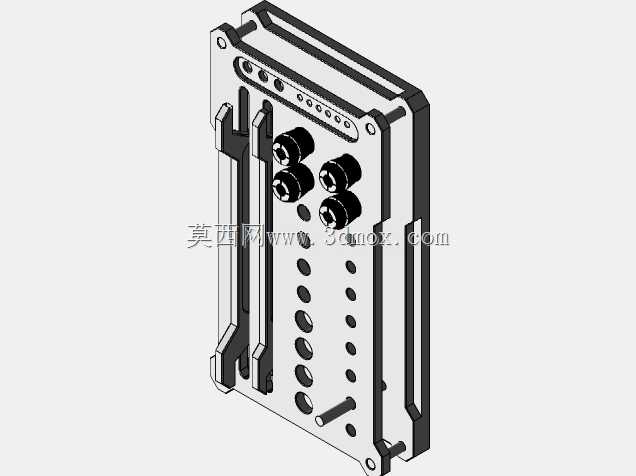

　　功能布局上，这款管理器做了明确的分区设计：独立的夹头卡位可稳定容纳4个常用规格的弹簧夹头，卡位做了适配夹头外形的圆弧限位，取放顺畅且不会因为设备运行的震动出现松脱掉落；扳手卡位专门适配2把数控扳手的外形轮廓，区分开口与梅花端的放置方向，拿取时无需调整握持角度即可直接使用；刀头收纳区按照加工常用的1/8、1/4、3/8、1/2四种柄径做了对应尺寸的插孔，每个插孔深度统一设计为25mm，既能保证短柄刀头不会完全没入孔内难以取出，也能让长柄刀头放置时保持直立，避免刃口与底座接触产生磕碰。

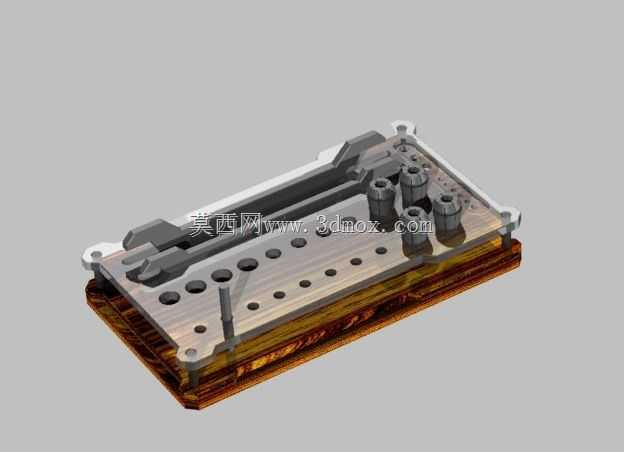

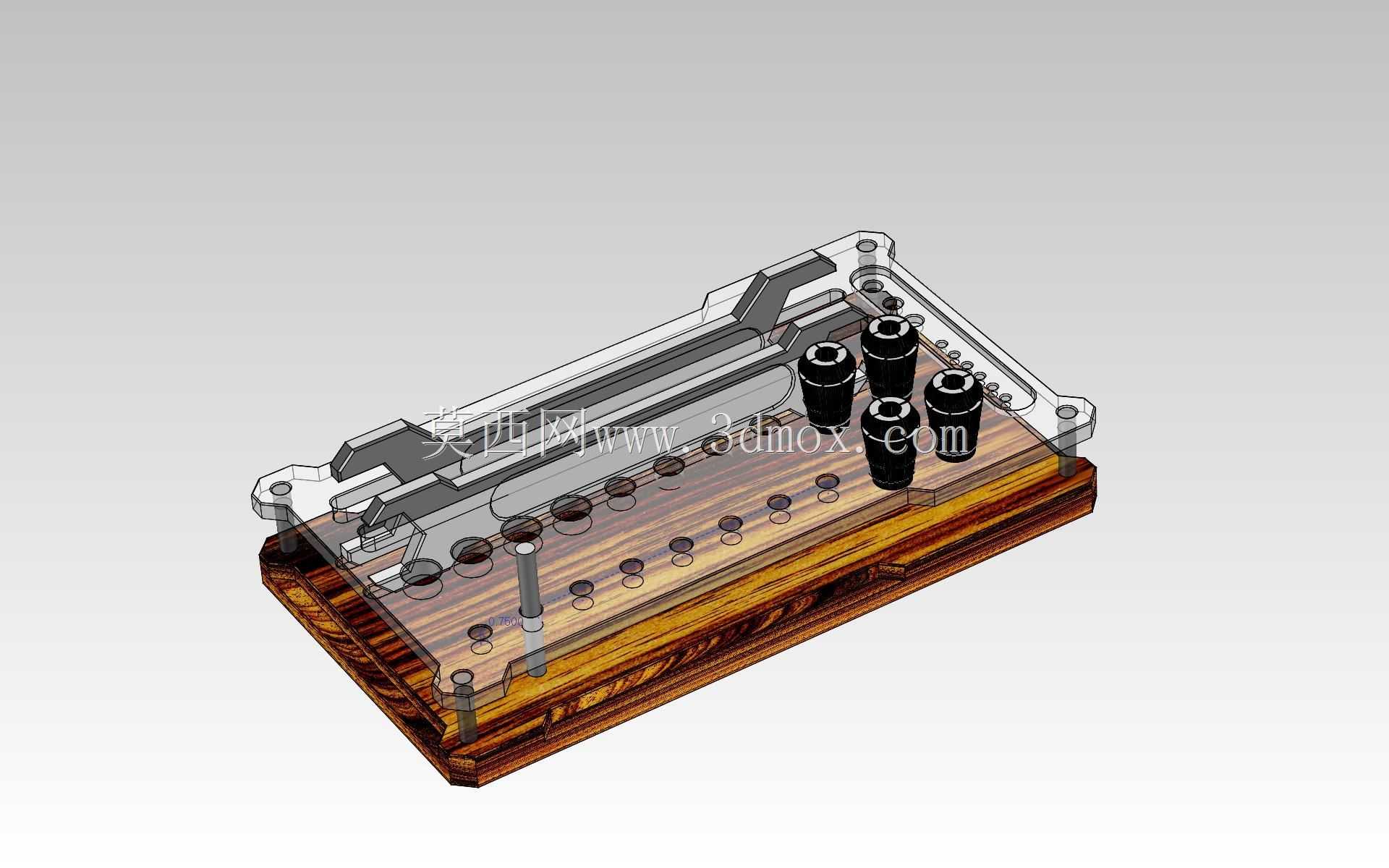

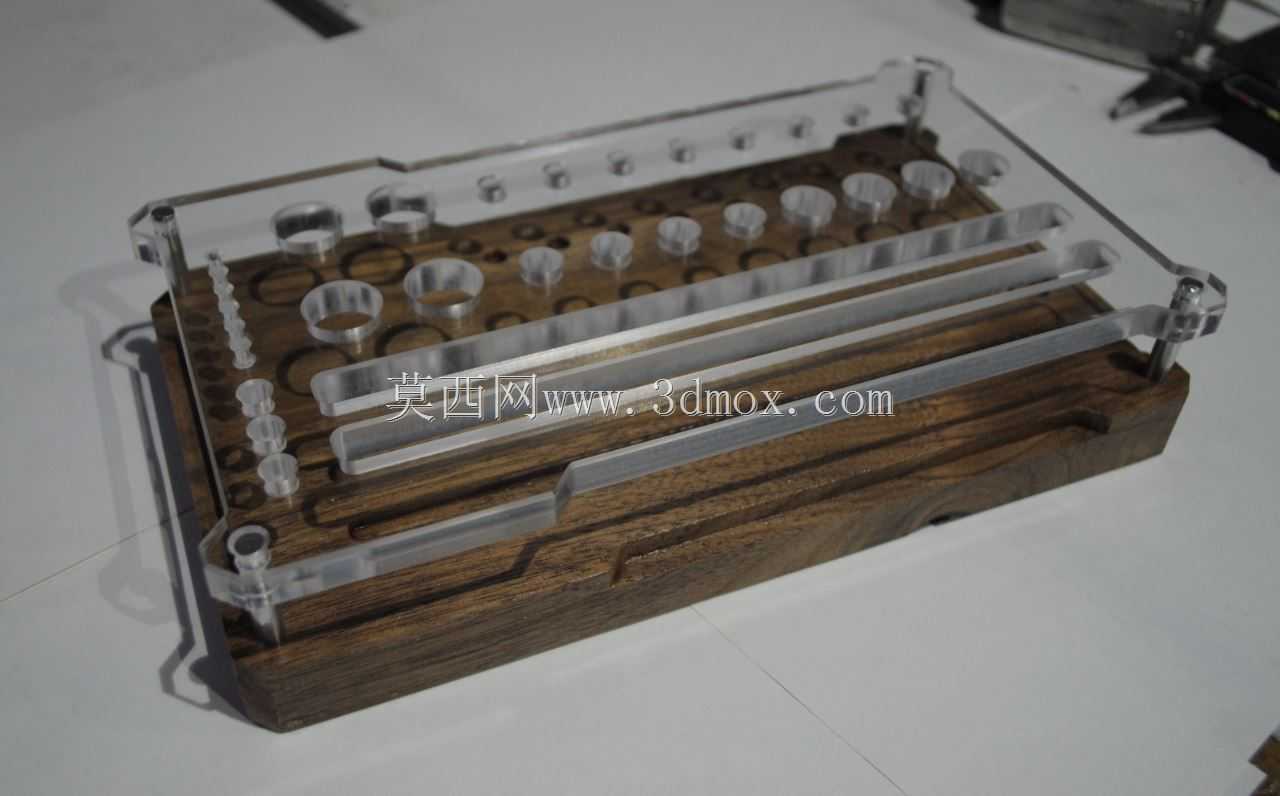

　　设计思路上，整体采用分层组合结构，上层为透明防护盖板，闭合状态下可阻挡加工过程中飞溅的切屑、切削液落入收纳位，避免精密配件被污染锈蚀，盖板做了翻开式的铰链连接，翻开后可完全露出所有收纳位，不会遮挡取件操作；底座采用高密度硬质木料搭配金属定位嵌件，既保证整体结构的抗振性能，也能避免金属底座与刀具硬质合金部分直接接触产生磕痕。安装边界方面，整体底座的安装孔位按照标准机床工位附件的孔距设计，可适配市面多数数控铣床、加工中心的侧装工具架安装尺寸，无需额外打孔改造即可直接固定，整体外轮廓尺寸控制在操作人员手臂可及的舒适操作范围内，不会占用过多的工作台操作空间，也不会与机床的移动门、操作手柄产生运动干涉。

　　从实际使用反馈来看，这类收纳工装能将工位上的零散工具规整率提升至95%以上，减少因工具乱放导致的找件时间，也能降低精密夹头、刀头因为磕碰产生的报废率，是数控加工工位提升现场管理水平的实用辅具。
