多规格螺纹铣削路径校准测试块

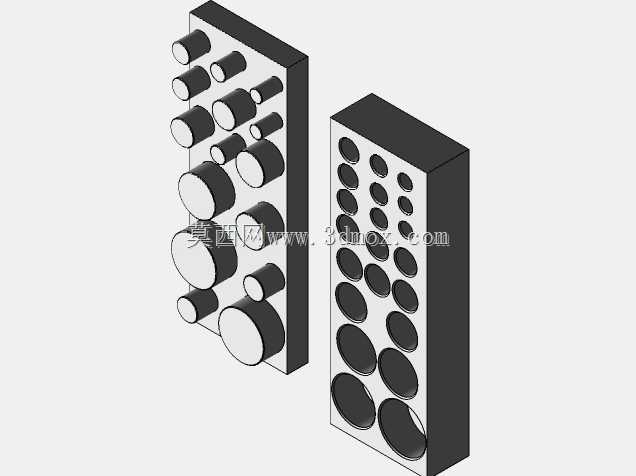

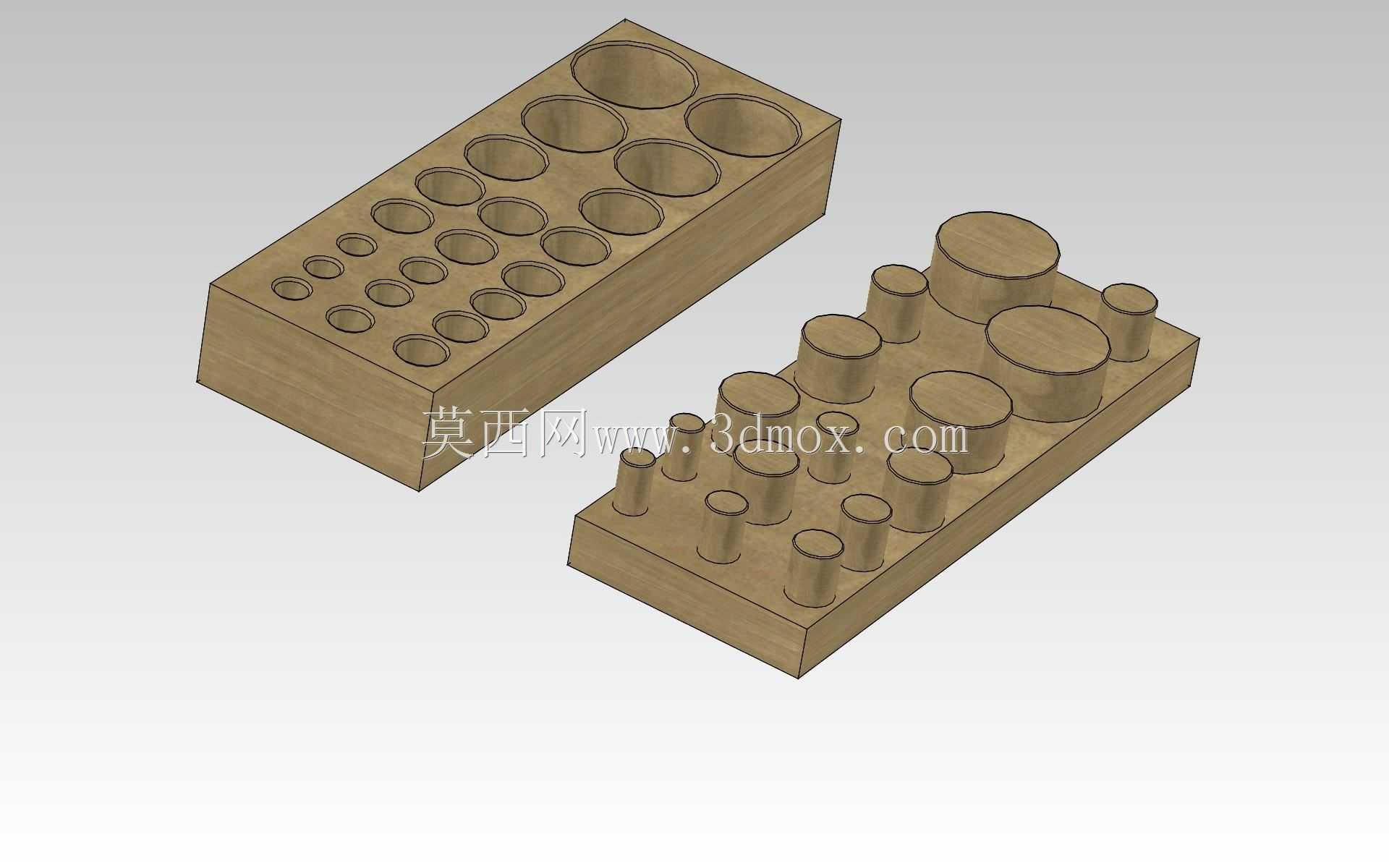

　　在数控加工车间的日常工艺调试环节，螺纹铣削的路径参数校准一直是影响批量加工精度的关键前置步骤，这款测试块正是为解决不同规格螺纹铣削参数匹配问题设计的工艺验证工装。从实际使用场景来看，车间更换新批次螺纹铣刀、调整CAM软件后处理参数、或是新机床首次开展螺纹铣削作业前，都需要先在测试块上完成试切验证，避免直接在正式工件上加工出现螺纹牙型偏差、进给步距不合理导致的崩刀、或是不同深度螺纹的同轴度超差问题。测试块采用分体配对设计，两块长方体基体分别对应凹螺纹孔阵列与凸螺纹柱阵列，覆盖了从微型小直径到常规大直径的多组常用螺纹规格，阵列排布按照直径梯度有序排列，试切过程中可以快速对应不同参数下的加工效果，无需反复更换试切料块。

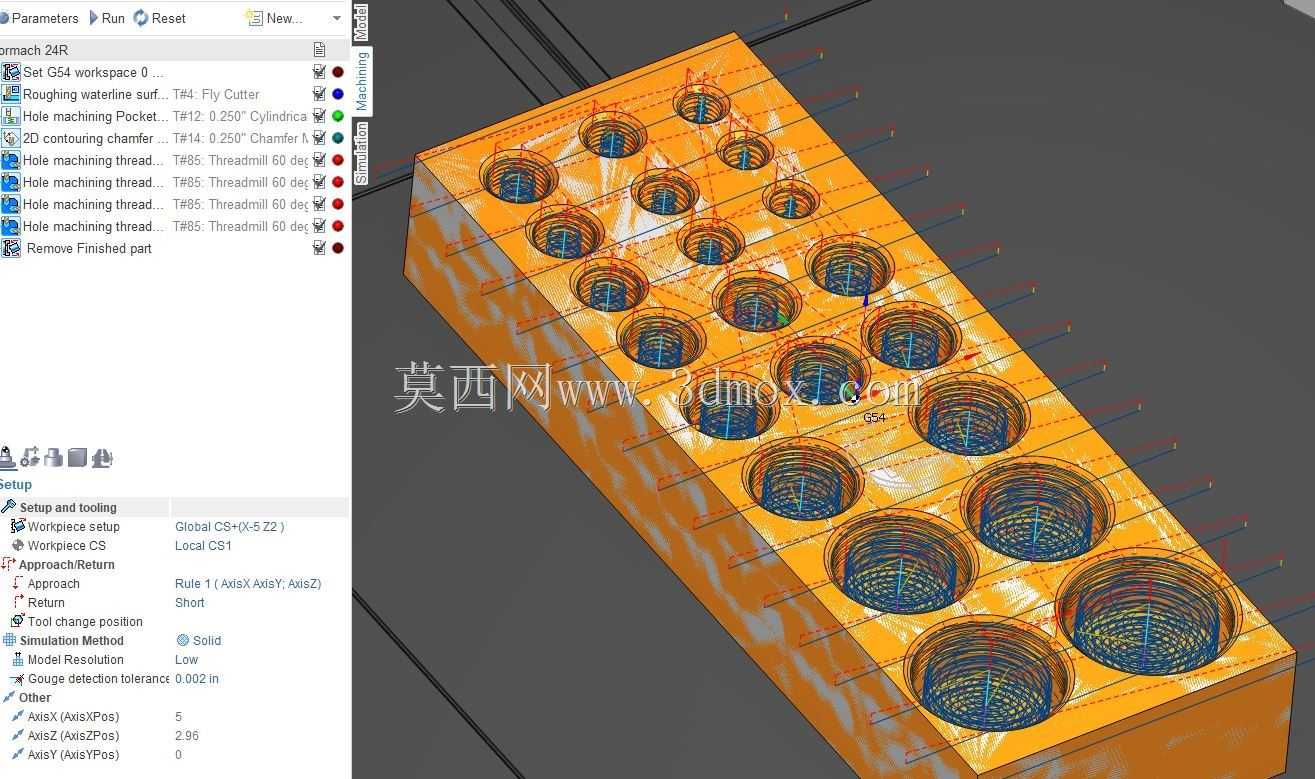

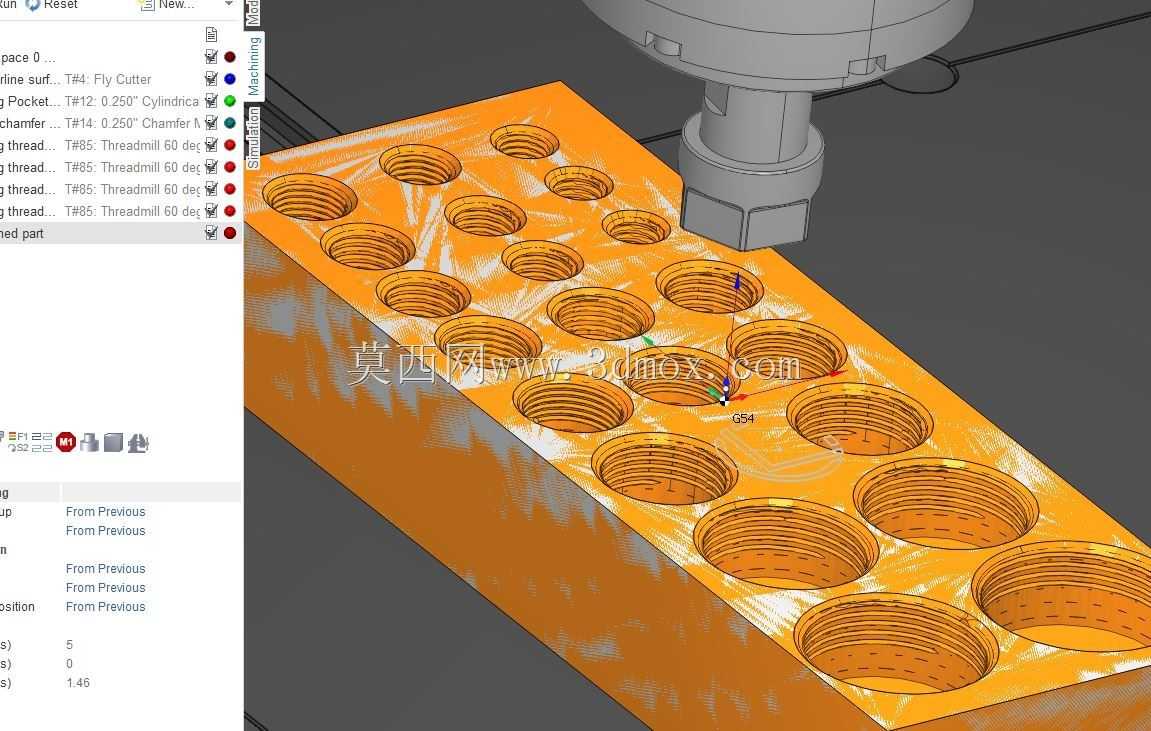

　　设计阶段充分考虑了机床工作台的装夹边界，基体采用规整的长方体结构，四周预留了足够的压板装夹位，不管是搭配平口钳夹持还是直接用压板固定在T型槽工作台上，都能保证装夹刚性，避免试切过程中出现振纹影响参数判断。凹孔阵列侧的每个孔位都预留了足够的孔间壁厚，试切相邻规格螺纹时不会因为壁厚不足导致孔壁变形，凸柱阵列侧的柱体高度按照对应螺纹的常规有效啮合长度设计，能够完整模拟实际加工中螺纹的全深度切削状态，不会因为柱体过短无法验证全路径进给的稳定性。在CAM参数调试过程中，技术人员可以通过在该测试块上依次试切不同进给速度、主轴转速、螺旋下刀步距的参数组合，观察不同规格螺纹的表面光洁度、牙型完整性、切削负载变化，

　　快速筛选出适配当前刀具与工件材料的最优参数组，尤其是针对路由器类通讯结构件上常见的密集小螺纹孔加工，提前通过测试块完成路径验证，能大幅降低批量加工中的废品率。测试块的配对设计还能直接完成螺纹配合精度的快速验证，试切完成后可直接将凸柱与对应凹孔试配，无需额外准备标准检具就能快速判断螺纹的中径公差是否符合要求，大幅提升工艺调试的效率。
