车床四轴加工用阶梯扩张式工件夹持心轴

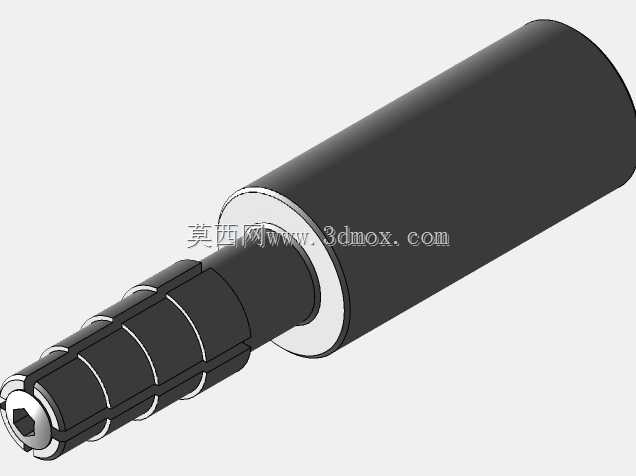

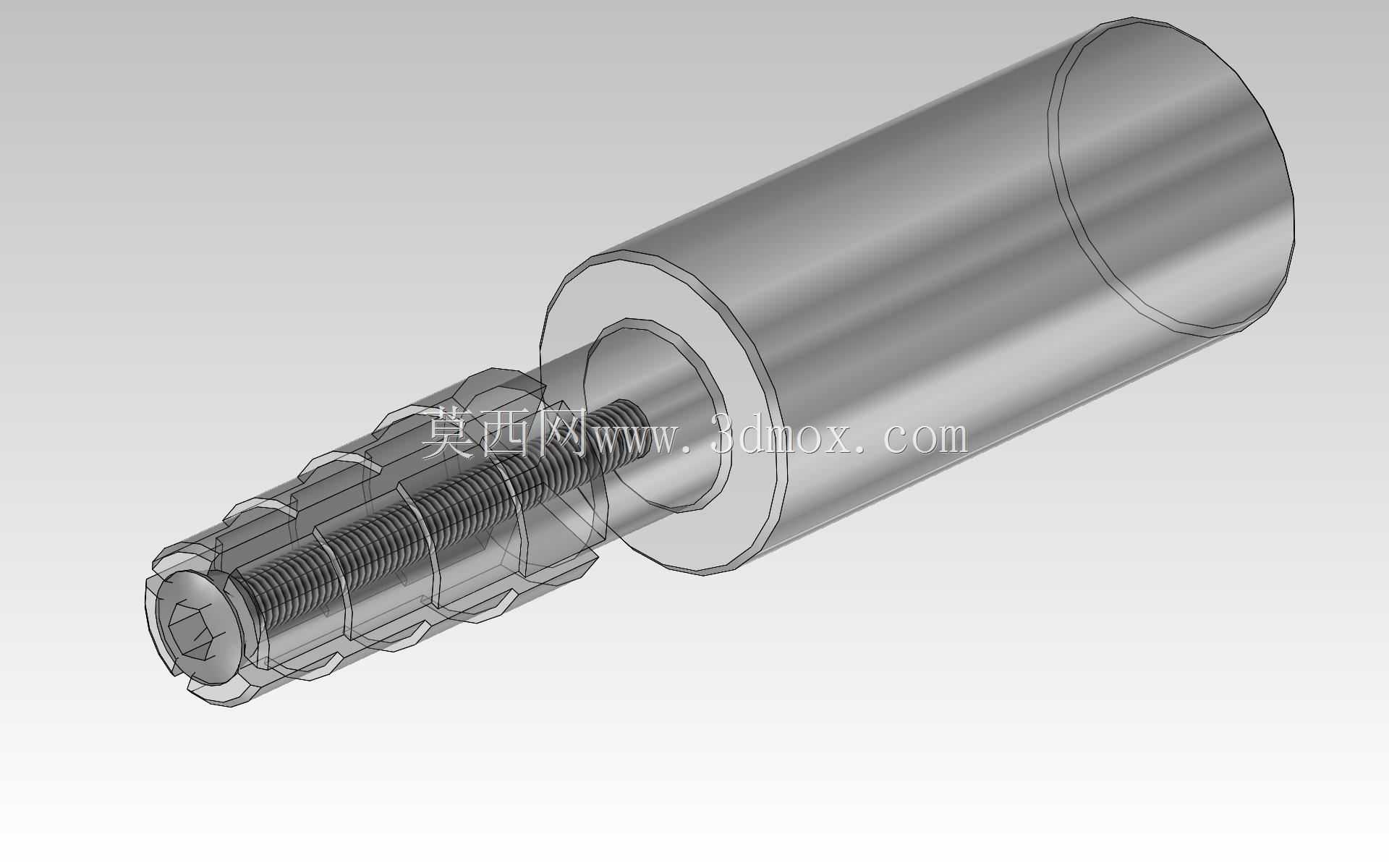

　　这款阶梯式扩张心轴主要适配普通卧式车床、四轴加工中心的轴套类、盘类零件装夹场景，针对薄壁套类零件装夹易变形、同轴度难保证的加工痛点设计，在批量轴套类零件的外圆车削、端面铣削、径向孔加工工序中，能有效保证工件装夹后的定位精度，减少装夹找正的辅助时间。从结构设计逻辑来看，心轴采用阶梯变径的主体结构，不同直径的轴段对应不同内径范围的工件装夹需求，扩张段采用开槽式弹性结构，通过端部的内六角锁紧螺钉拉动内部锥面芯体，迫使开槽的扩张段产生均匀的径向弹性变形，从而实现对工件内孔的胀紧夹持，这种胀紧方式相比传统三爪卡盘夹持，夹持力沿工件内孔圆周均匀分布，不会对薄壁工件造成局部挤压变形，同时能保证工件内孔与心轴定位基准的同轴度控制在0.02mm以内，

　　满足精加工工序的形位公差要求。心轴的安装端采用标准莫氏锥柄结构，可直接适配车床主轴锥孔、四轴转台的主轴接口，无需额外制作过渡连接盘，安装时只需将锥柄擦拭干净后推入主轴锥孔，通过主轴后端的拉杆拉紧即可完成固定，安装边界适配市面上绝大多数CA系列普通车床、80-200规格的四轴加工转台，心轴总长控制在210mm，最大扩张直径段为65mm，最小夹持内孔可覆盖12mm规格的薄壁套，扩张行程为1.5mm，足够覆盖常规工件内孔的尺寸公差范围，避免因工件内孔尺寸波动导致无法装夹的问题。在实际加工应用中，这款心轴尤其适合批量加工的轴承套、液压阀套、电机端盖等以内孔为定位基准的零件，一次装夹即可完成外圆、端面、径向孔系的全部加工，无需二次装夹找正，

　　能将单件装夹辅助时间压缩至10秒以内，同时胀紧夹持的方式不会在工件外圆留下夹痕，减少后续去毛刺、打磨夹痕的工序。心轴的扩张段采用合金弹簧钢材质，经淬火回火处理后硬度达到HRC42-48，具备足够的弹性和耐磨性，长期反复胀紧使用不会出现塑性变形或断裂问题，锁紧螺钉采用12.9级高强度内六角螺钉，可提供足够的锁紧拉力，保证重切削工况下工件不会出现打滑移位。设计过程中特意将阶梯轴段的过渡位置设计为圆弧过渡，避免应力集中导致心轴在高速旋转时出现断裂风险，同时各轴段的同轴度、圆柱度均按照IT5级精度加工，保证心轴自身的基准精度，避免因心轴自身精度不足导致工件加工超差。
