三角尺形方形定位设置块结构设计

　　在非标设备装配、工装调试以及精密量具校准的作业场景中，这类带方形槽的三角尺形设置块是一线装配钳工、结构调试人员常用的定位辅件，区别于标准等高块、定位销这类通用定位元件，它的结构设计同时兼顾了快速对位、基准参照、临时固定三类核心需求。从实际使用场景来看，这类设置块常被用在小型模组装配工位，当需要将小型传感器、微型气动元件或者薄型钣金支架固定在2英寸见方的安装基准面上时，可借助块体中部的方形沉槽快速卡入待装配件的定位凸台，无需额外打表找正就能快速完成X/Y两个方向的位置限定，块体边缘加工的刻度线还能直接作为尺寸参照，快速核对装配间隙与边距，省去反复拿取钢直尺测量的步骤，大幅提升小零件装配的对位效率。从设计思路上看，

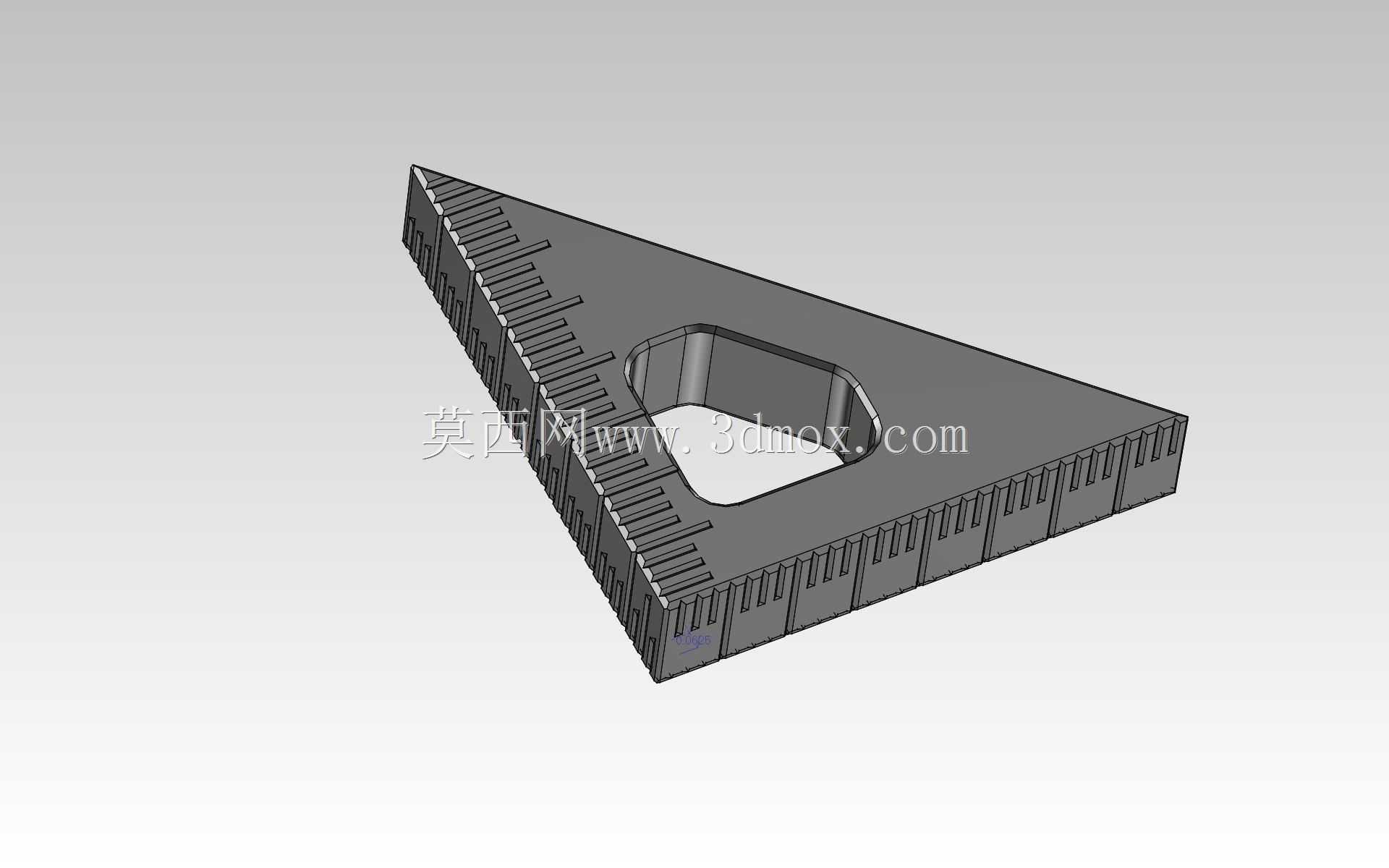

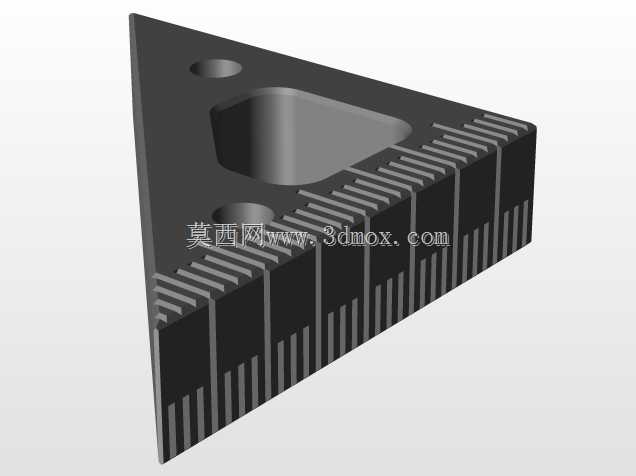

　　这款设置块采用直角三角形的本体结构，两条直角边可直接贴合设备工作台的T型槽基准边或者工装基板的直角定位边，无需额外调整角度就能快速建立安装基准，斜边的刻度线采用等距蚀刻加工，刻度基准与直角边的垂直度、平行度公差控制在0.02mm以内，既可以作为临时的尺寸测量参照，也能在斜向对位时作为角度辅助参照。中部的方形设置槽深度为0.5英寸，槽口边缘做了0.1mm的倒角导向，方便待装配件的凸台顺利滑入槽内，槽底的平面度公差控制在0.01mm以内，保证待装配件贴合后不会出现倾斜偏摆。本体的厚度设计充分考虑了小型装配工位的操作空间，不会因为块体过高干涉周边的气管、线路布局，同时块体的自重足够保证在无额外压紧的情况下，不会因为轻微的触碰出现位置偏移，

　　在临时定位作业时可直接放置在基准面上使用，需要长期固定时也可通过侧边的安装孔配合螺丝锁紧在基板上。在实际设备调试过程中，这类设置块还可作为多工位的统一基准传递件，当一条装配线上多个工位需要统一2英寸见方的安装基准时，可提前用三坐标对该设置块的方形槽位置、基准边尺寸进行校准，后续工位调试时直接用该块作为基准对位，能有效减少不同工位之间的基准累积误差，尤其适合小型消费电子组装设备、精密检测治具的装配调试作业。不同于专用定制工装，这类通用设置块的适用场景覆盖了小零件装配、工装校准、尺寸传递、临时固定多个环节，结构简单但实用性极强，没有多余的冗余设计，每一处结构特征都对应实际作业中的具体需求，直角边的基准面做了淬火硬化处理，长期使用不会因为磕碰出现磨损变形，刻度线的蚀刻深度足够保证长期摩擦后不会模糊脱落，方形槽的内壁做了精铣加工，尺寸公差控制在H7级别，与标准凸台配合时的间隙均匀，不会出现卡滞或者间隙过大导致的定位偏移问题。
