双端斜接滑动式人字轨道锁紧构件

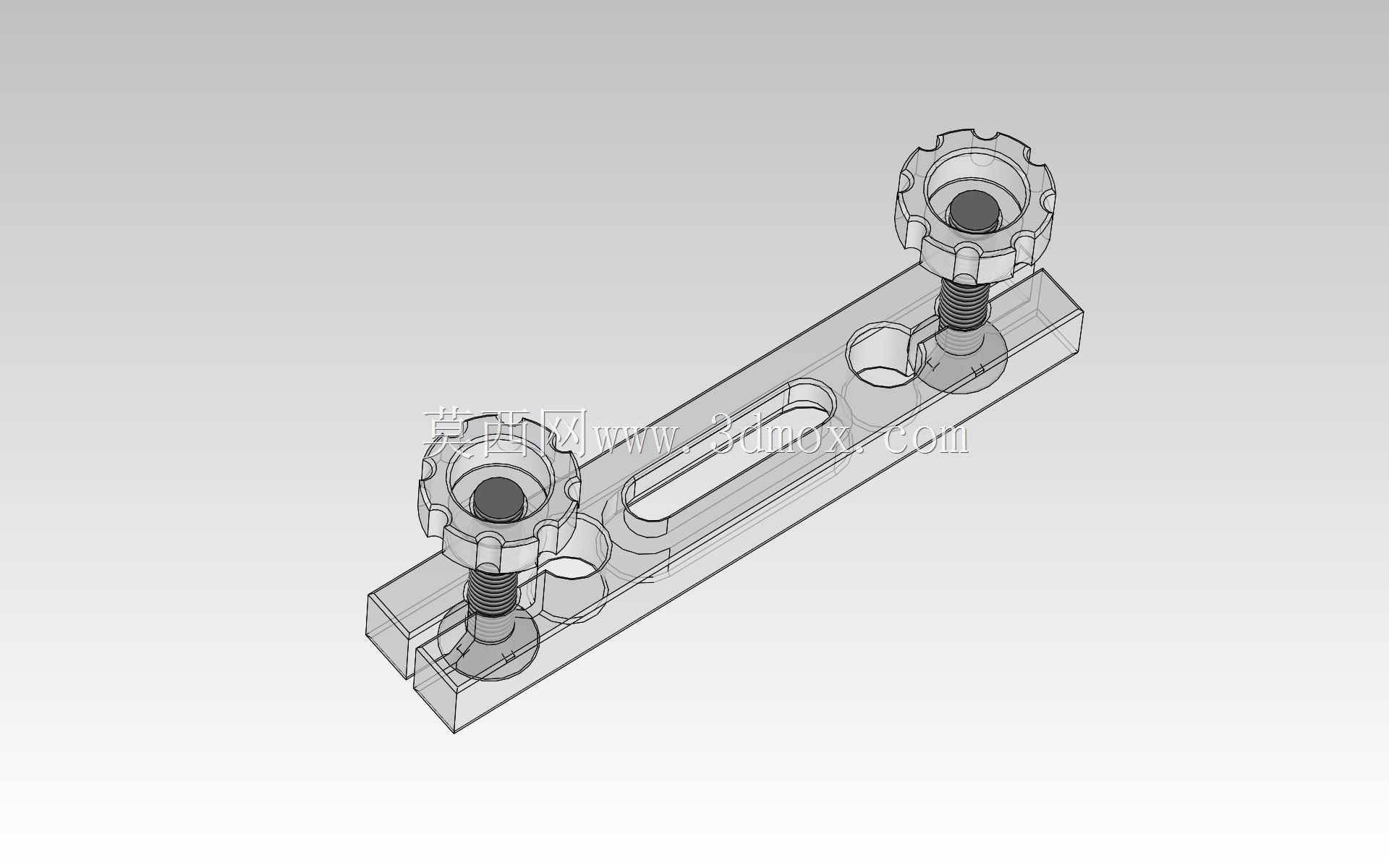

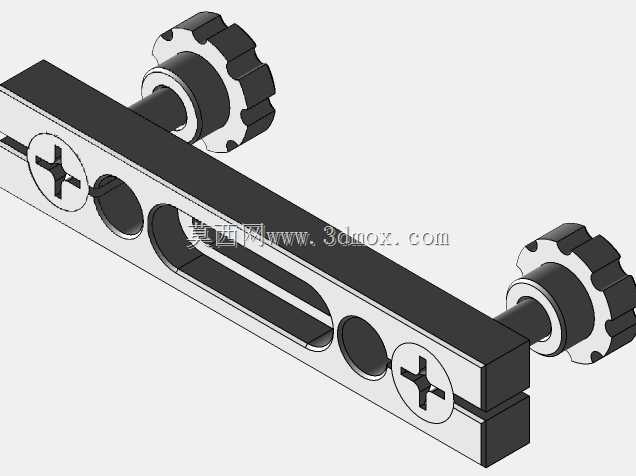

　　在工装治具、轻型输送线旁侧定位、羽毛板等工位辅助固定场景中，这类双端斜接滑动轨道锁的应用频次并不低，很多做非标工位改造的工程师在处理需要沿轨道快速调整位置、到位后即时锁止的需求时，往往会优先考虑这类结构的锁紧件。不同于单点压紧的锁止结构，这款构件采用双端同步锁紧的设计思路，两个带滚花调节头的压紧螺钉分别布置在锁体长度方向的两端，锁体本身开设与标准斜接轨道截面匹配的通槽，安装时直接将锁体穿套在对应规格的斜接轨道上，可沿轨道轴向顺畅滑动到目标工位，转动两端的滚花旋钮即可带动螺钉端部的压紧块抵紧轨道表面，实现双点锁止，相比单点锁止结构，双点压紧的方式能有效避免锁体在受侧向力时出现偏转、滑移的问题，锁止后的抗扭刚度提升明显，

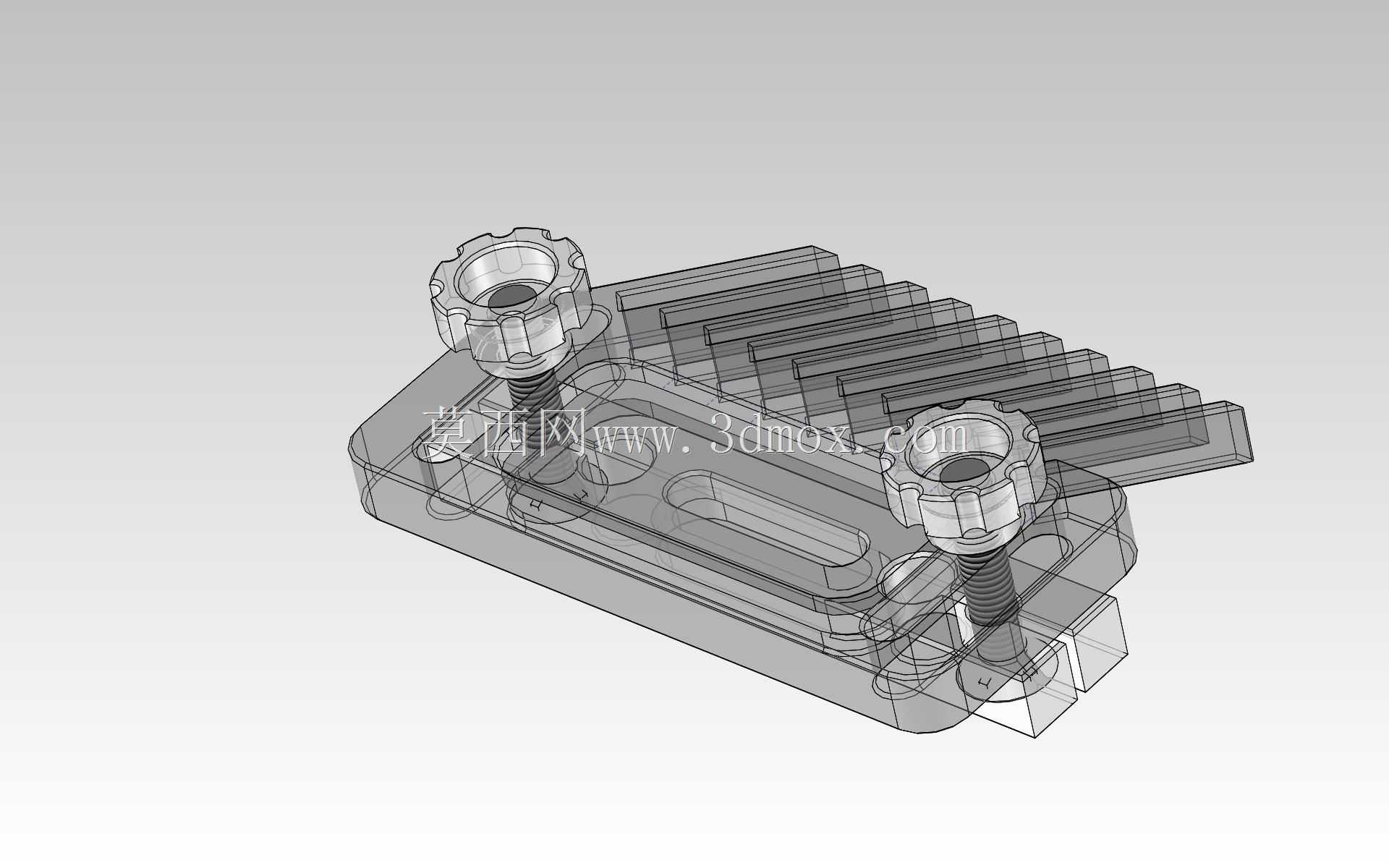

　　即便是工位上的羽毛板受工件推送产生持续的侧向反力，锁体也不会出现位置偏移。从结构设计的细节来看，锁体主体采用长条形矩形截面型材加工，通槽的尺寸公差按照轨道常用的h7配合精度设计，滑动时无明显旷量，同时不会因为配合过紧出现卡滞；两个螺钉安装位分别设置了沉台结构，螺钉完全锁止时旋钮下端面与沉台端面贴合，避免螺钉螺纹部分长期受侧向剪切力出现变形；滚花旋钮的外径做了加大处理，表面采用直纹滚花，操作人员无需借助工具，徒手即可完成锁紧与松开操作，调整工位的效率比需要内六角扳手操作的锁件高不少。安装边界方面，这款锁件适配的是行业内通用规格的斜接轨道，锁体宽度略大于轨道截面宽度，安装时不需要在轨道上额外打孔，也不需要破坏轨道原有结构，

　　可直接在已铺设完成的轨道上加装或拆卸，对于后期改造的工位来说适配性极强；锁体厚度控制在较薄的区间，安装后不会过多占用轨道旁侧的操作空间，两个锁紧旋钮的高度也做了限制，不会和轨道上滑动的其他工装、工件产生运动干涉。实际使用中，这类锁件除了固定羽毛板，还可用于轨道上的行程挡块定位、小型气动元件的位置固定、检测传感器的安装位调整等场景，只要是匹配对应截面的斜接轨道，都可以通过这款锁件实现任意位置的快速锁止，结构简单可靠，没有复杂的传动零件，长期使用也不容易出现故障，维护时只需要定期清理螺钉螺纹部分的切屑、灰尘，涂抹少量润滑脂即可保持操作顺畅。
