2英寸可调式设备支撑找平脚垫结构

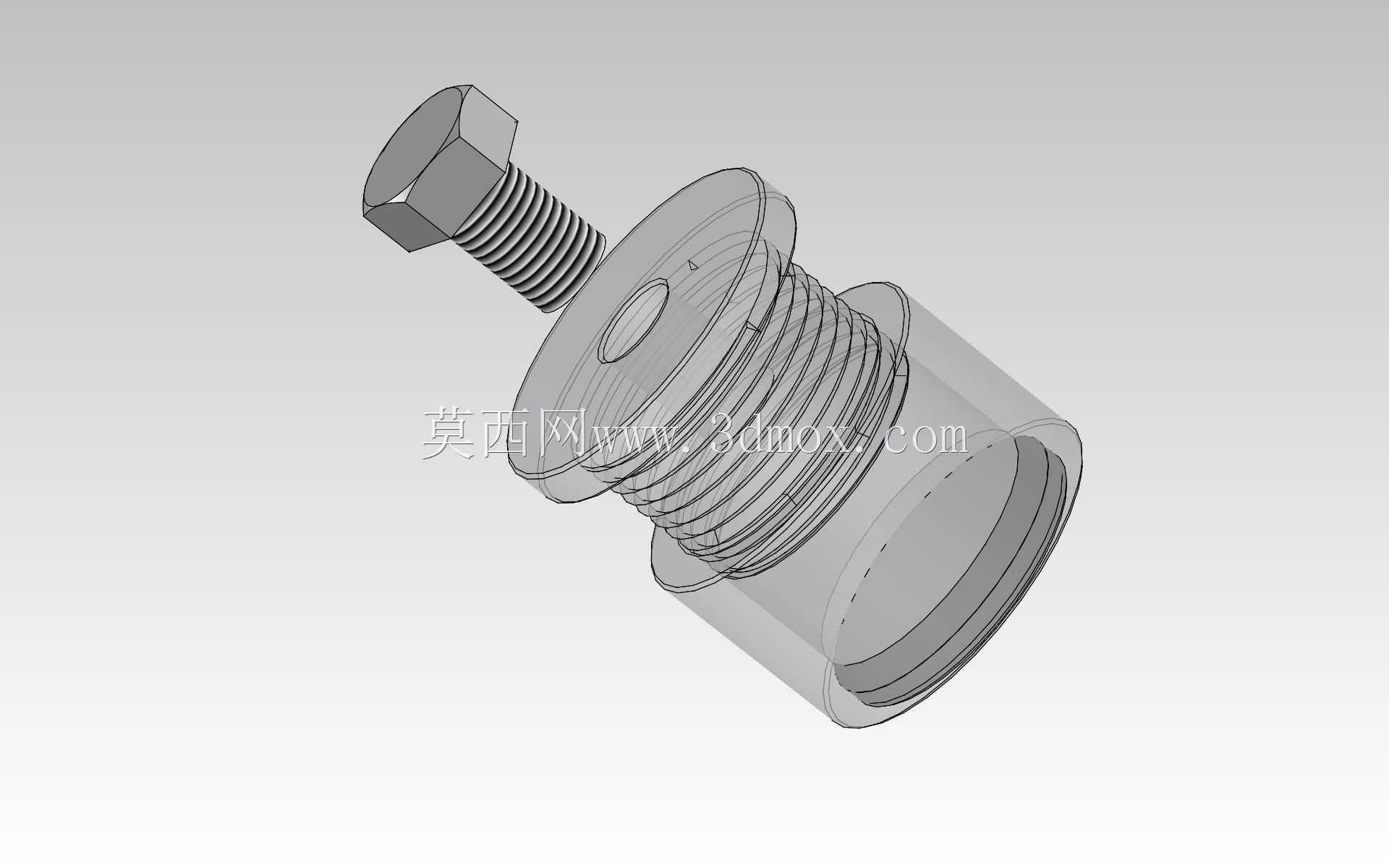

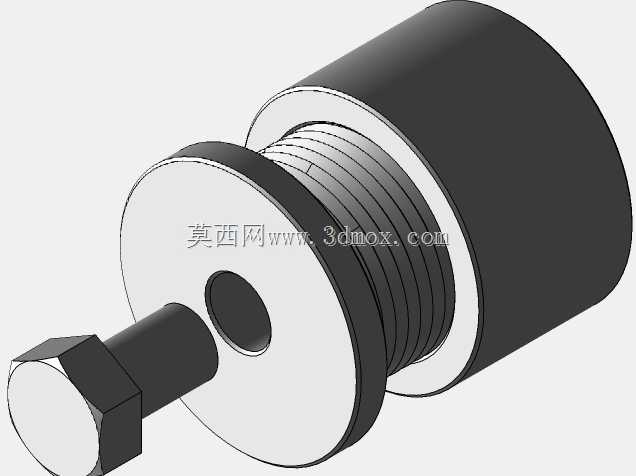

　　在车间设备布局、非标机架装配、仓储箱体安装的现场作业中，地面平整度偏差带来的设备水平度问题，始终是影响设备运行稳定性、装配精度的核心因素之一，这类可调找平脚垫正是针对这类场景设计的支撑调平元件。这款脚垫的公称支撑直径为2英寸，配套的调节螺杆可实现垂直方向的高度微调，能够抵消地面3-15mm范围内的平整度误差，不需要额外在设备底部垫塞金属片、橡胶垫等临时调整件，安装调整过程更加规范可控。从结构设计来看，这款脚垫采用螺杆与底座分体组合的形式，上部的外六角螺杆头既可以配合扳手进行旋转调节，也能在调平完成后通过锁紧螺母实现位置锁止，避免设备运行过程中因振动出现支撑高度偏移；下部的支撑底座采用大直径盘式结构，增大了与地面的接触面积，

　　降低了单位面积的地面承压，即使在水磨石、环氧地坪等常规车间地面上使用，也不会出现压痕、局部凹陷的问题。安装层面，这款脚垫可选配0.5x13规格的安装螺钉，能够直接固定在设备底部的安装孔位上，不需要额外加工复杂的连接结构，不管是新设备出厂预装，还是老旧设备的水平度改造升级，都能快速适配。在实际选型应用中，这类支撑脚垫常被用在中小型机床的底部支撑、流水线工作台的高度调平、电气控制箱体的水平固定、工装夹具台架的安装定位等场景，相比固定式支撑脚，它的调节过程不需要撬动设备本体，单人使用普通开口扳手就能完成全工位的水平调整作业，调平精度可以控制在0.1mm/m范围内，能够满足普通加工设备、检测工作台的水平度要求。

　　设计过程中需要重点关注螺杆与底座的配合间隙，既要保证螺杆旋转调节时的顺畅度，也要避免间隙过大带来的支撑晃动问题，底座的下端面可以根据使用场景选配防滑橡胶垫，进一步提升设备运行时的抗滑移能力，尤其是在有切削液、润滑油滴落的车间地面，防滑结构能够避免设备受外力作用出现位置偏移。这类支撑元件的载荷匹配需要结合设备总重进行核算，单脚的额定承载需要预留1.5倍以上的安全系数，避免长期承重出现螺杆变形、底座塌陷的问题，在多脚支撑的设备上，需要按照对角线顺序逐次调节高度，避免单脚受力过载导致的支撑失效。
