巧克力生产用卧式冷却输送通道结构

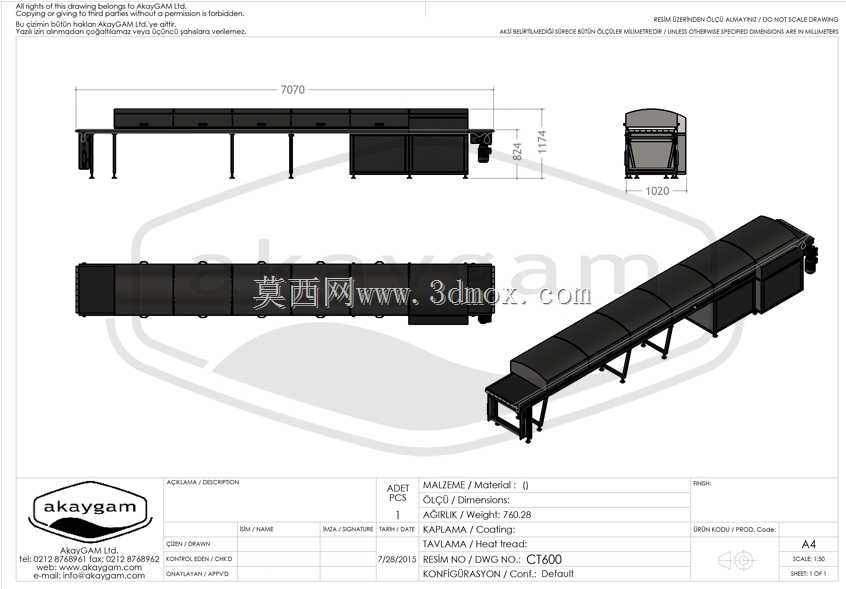

　　这款卧式冷却通道主要面向巧克力连续化生产工段设计，在糖果、巧克力制品的加工产线中，承担浇注成型后物料的匀速输送与梯度冷却定型功能，是衔接浇注工位与后续脱模、包装工位的核心过渡设备。从实际产线布局来看，该设备采用长条形卧式排布，整体机架采用不锈钢方管焊接成型，底部配置可调式支撑脚杯，可根据车间地面平整度调整整机水平度，单支脚杯调节行程满足常规车间地面±15mm的高差补偿需求，安装时无需额外预制复杂的设备基础，仅需在平整硬化地面上完成定位调平即可对接上下游设备。

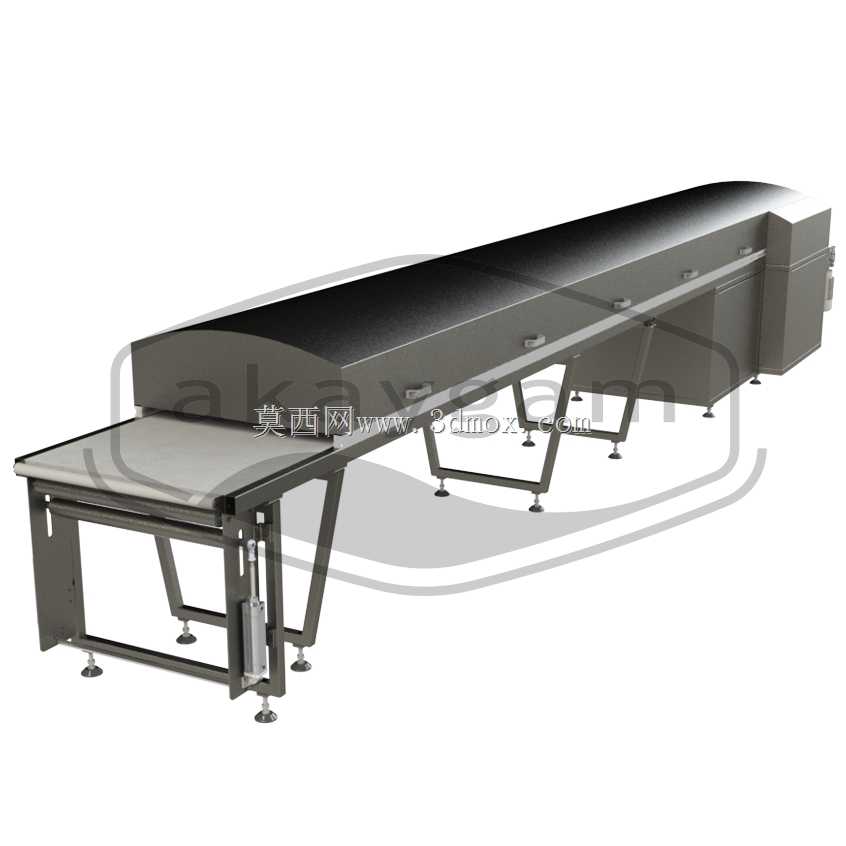

　　设备的输送段采用食品级平皮带作为承载构件，皮带张紧机构设置在进料端两侧，通过调节螺栓调整从动辊的前后位置实现皮带张紧度调整，张紧行程预留充足，可适配长期运行后皮带产生的蠕变伸长量，日常维护时无需拆解机架主体即可完成张紧调整作业。上部的冷却腔罩采用圆弧顶结构设计，一方面避免腔体内冷凝水滴落污染输送面上的巧克力物料，另一方面圆弧结构的风阻更小，腔体内冷却气流可沿罩体内壁形成稳定的循环流场，不会出现局部涡流导致的温区不均问题。冷却腔沿输送方向分为多个独立温区，每个温区可独立调整送风温度与风速，匹配巧克力物料从浇注后30℃左右逐步降温至18℃定型的工艺曲线，避免降温速率过快导致的巧克力表面起霜、内部结晶不均的品质问题。

　　从结构设计思路来看，该设备的机架主体采用分段式拼接结构，长距离的输送段拆分为多个标准节段，单节段长度控制在2米以内，既方便加工制造时的板材折弯、焊接精度控制，也便于设备进场运输时通过车间常规宽度的通道与门洞，现场组装时通过法兰定位销完成节段对接，对接面配置密封胶条避免冷却腔漏冷。设备的驱动单元设置在出料端机架内部，采用减速电机直接驱动主动辊的传动方案，省去了额外的链传动或带传动中间环节，传动效率更高，运行噪音更低，驱动端配置过载保护装置，当输送面出现物料卡滞、负载异常升高时可自动触发停机，避免皮带撕裂或电机烧毁故障。

　　在安装边界方面，设备进料端高度与上游浇注机的出料口高度匹配，出料端高度对接后续脱模输送带的进料高度，整机宽度方向预留两侧维护空间，每侧预留不小于600mm的操作空间即可满足日常清洁、皮带调整、温区传感器校准的作业需求。设备两侧的罩体设置快开式检修门，门体配置透明观察窗，运行过程中可直接观察内部物料输送状态与冷却情况，检修门开启角度可达120度，打开后可完全暴露输送段与冷却风嘴，方便定期清理腔体内残留的物料碎屑、清洁风嘴滤网。

　　从实际使用场景来看，该设备除了应用在巧克力生产线，也可适配糖果、凝胶软糖、代可可脂制品等需要连续冷却定型的食品加工场景，输送速度可通过变频调速实现0.1-0.5m/s范围内的无级调整，匹配不同产能、不同冷却时长需求的产线配置。设备的支腿结构采用斜撑加强设计，长距离输送时不会出现机架中段下垂变形的问题，支腿底部的脚杯采用防滑橡胶垫，既可以避免运行过程中设备移位，也能减少设备运行振动传递到车间地面，降低生产区域的整体噪音水平。冷却腔的顶部预留冷风接口，可对接车间中央制冷系统，也可根据需求配套独立的制冷机组，适配不同车间的配套条件。
