博世30系列工业铝挤压型材结构

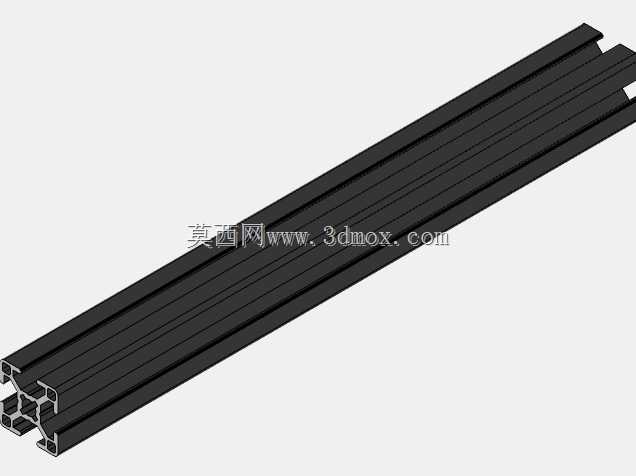

　　这款30规格的博世标准挤压铝型材，是工业框架搭建场景里应用极广的基础构件，日常在自动化设备护罩、小型工作台支架、物料周转架、检测设备机架这类场景中，都是优先选用的基础型材品类。从实际选型角度看，这类30x30截面的型材属于轻载框架的主力规格，适配载荷不大但对安装便捷性、外观规整度有要求的搭建场景，比如车间内的小型工具挂架、生产线旁的物料暂存架、电子装配工位的辅助支架，甚至是小型试验设备的承载框架，都能看到同规格型材的应用。

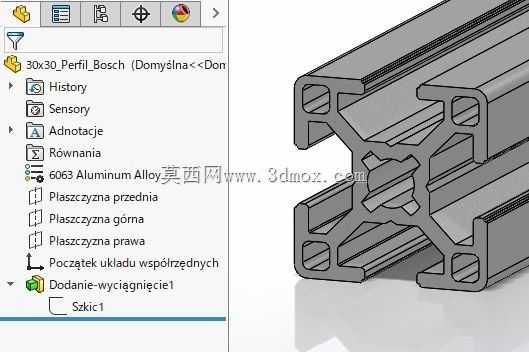

　　从截面设计来看，这款型材的槽道尺寸完全匹配博世标准的配套紧固件体系，不需要额外做打孔攻丝工序，只需要配套的T型螺栓、弹性螺母就能完成任意位置的连接固定，现场搭建时的调整灵活度很高，哪怕后期需要改框架尺寸、加装附属配件，也不用对型材本体做破坏性加工，拆改重复利用率能到九成以上。型材的截面壁厚分布做了针对性优化，受力集中的槽道根部、型腔连接位置做了局部加厚，既保证了整体的抗弯抗扭性能，又不会因为整体壁厚过大造成材料浪费，单米重量控制在合理区间，单人就能完成长尺寸型材的搬运和组装作业。

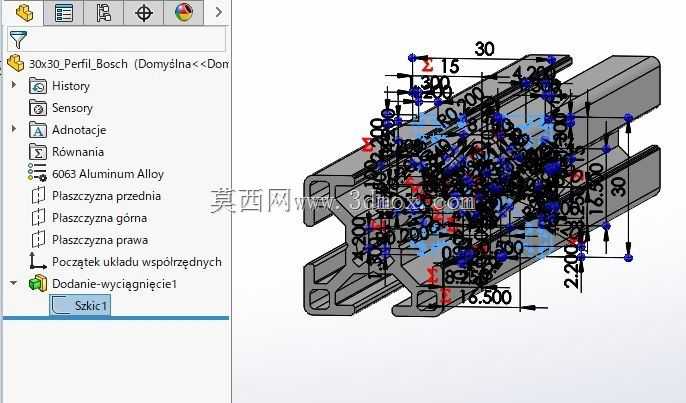

　　设计建模过程中，首先要还原的是截面的所有安装边界尺寸，包括外轮廓的30mm见方精度、槽道的开口宽度、槽内的卡位尺寸、型腔内部的加强筋位置，这些尺寸直接决定了后续配套紧固件能不能顺利装入、连接时有没有足够的抱紧力。建模时先绘制截面草图，把所有的尺寸公差按照挤压型材的行业标准留好余量，毕竟铝挤压工艺存在一定的成型公差，建模时不能完全按理论零公差绘制，要给实际生产留够工艺调整空间。之后通过拉伸特征生成实体，还要把端面的安装基准、槽道的配合面做单独的特征标识，方便后续出工程图时标注形位公差。

　　实际安装使用时，这款型材的连接方式非常多样，除了常规的直角连接件，还可以配套45度角件、活动铰链、脚轮安装板、蹄脚支座等标准配件，能拼搭出不同角度、不同功能的框架结构。型材的中性表面是挤压成型后的原生表面，不需要做额外的铣削加工就能直接安装面板、门板、走线槽这类附属件，表面的氧化层均匀致密，日常在车间环境下使用不容易出现锈蚀、掉漆的问题，清洁维护也很方便，用普通的中性清洁剂擦拭就能去掉表面的油污和灰尘。

　　从承载边界来看，这款30规格的型材作为竖直支撑使用时，单根在一米跨距内的静载承载能满足大部分轻载场景的需求，作为横梁使用时，跨距控制在八百毫米以内时，挠度变形量能控制在设备安装允许的范围内，不会因为变形影响上面安装的检测元件、工装夹具的精度。如果是搭建有更高承载要求的框架，也可以通过两根型材拼接、增加内部加强衬钢的方式提升整体刚性，不需要更换更大规格的型材，能很好地控制整体搭建成本。

　　建模过程中还要注意还原型材端部的工艺特征，比如两端的切割端面垂直度要求、槽口的去毛刺倒角，这些细节虽然不影响整体装配，但在实际组装时如果没有考虑到，很容易出现拼接缝隙过大、紧固件划手的问题。另外型材上的所有槽道都是通长设计，不管是在哪个位置切断，都不影响紧固件的装入，这也是挤压铝型材相比焊接方管的最大优势，切割下料时只需要保证长度尺寸，不需要提前预留安装孔位，现场施工的容错率非常高。
