吹塑工位气动对中夹持开合机构

　　这套机构主要适配中空吹塑生产线上的成型后工位辅助作业，日常生产中，吹塑模具开模后，尚未完全冷却定型的塑料中空件容易出现侧壁形变、位置偏移的问题，若直接进入后续的飞边切除、测漏工序，很容易因为定位偏差导致工装卡滞、切边错位，甚至刮伤尚未完全硬化的塑件表面，这套对中夹持开合结构就是针对该场景设计的工位辅助工装。

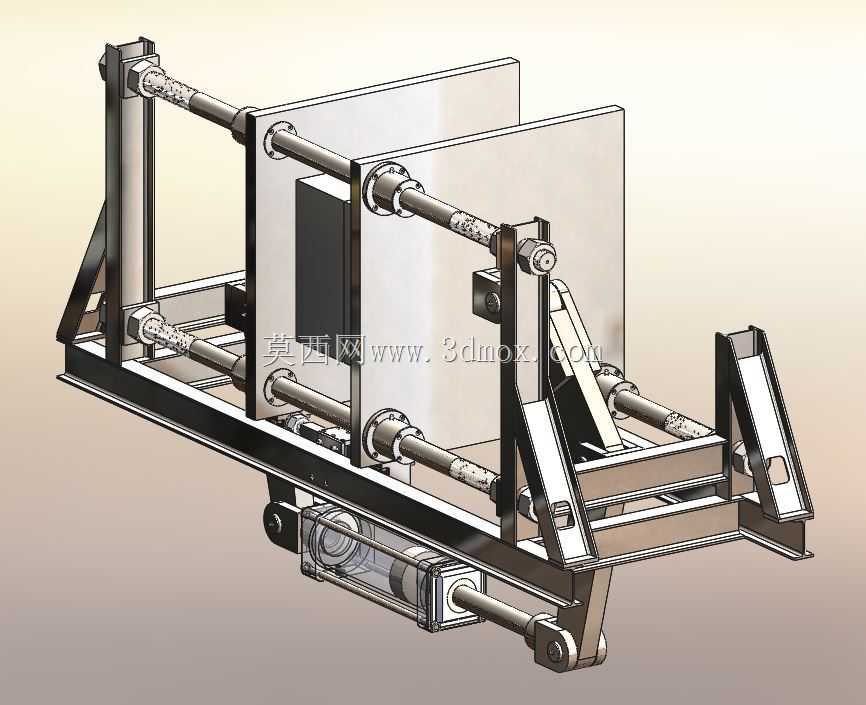

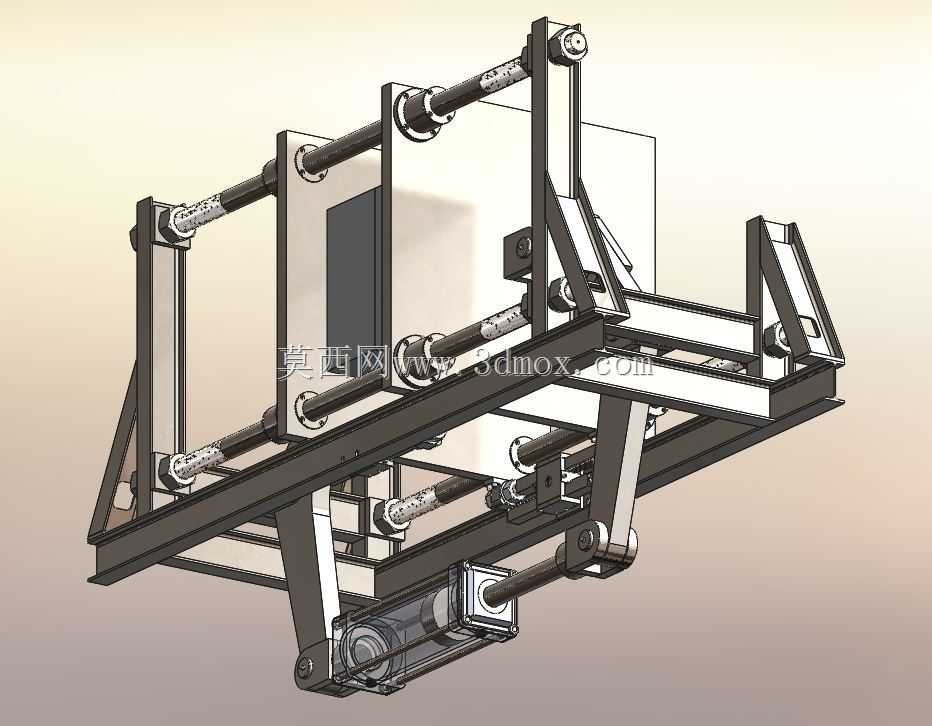

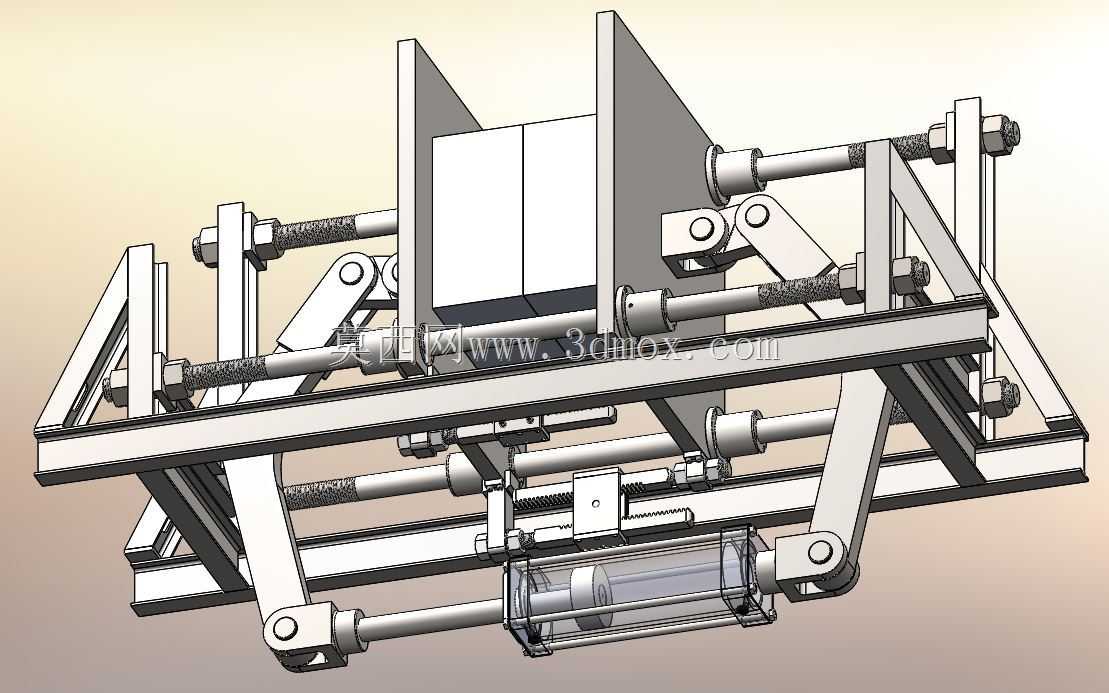

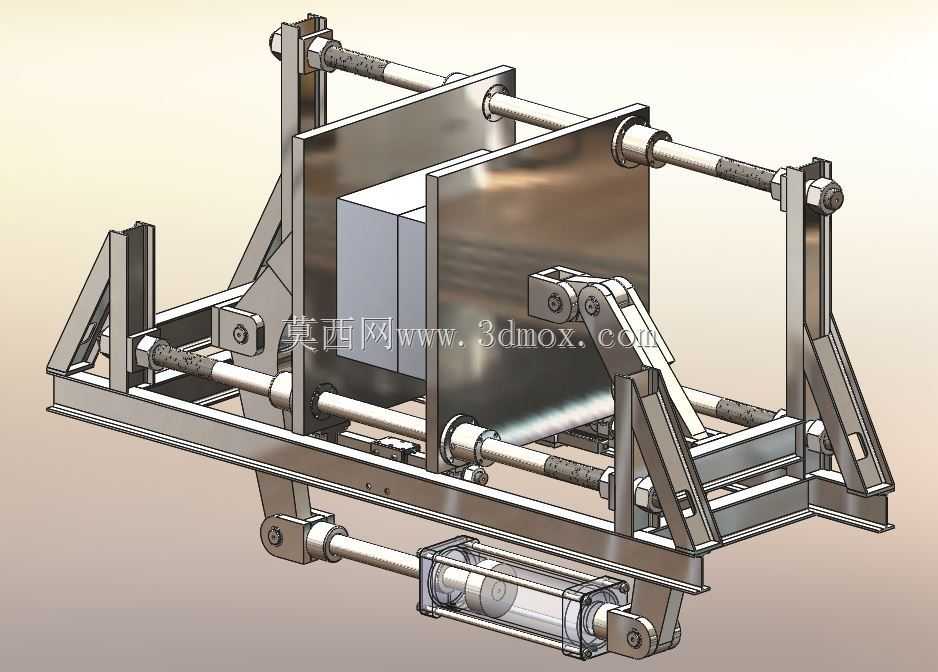

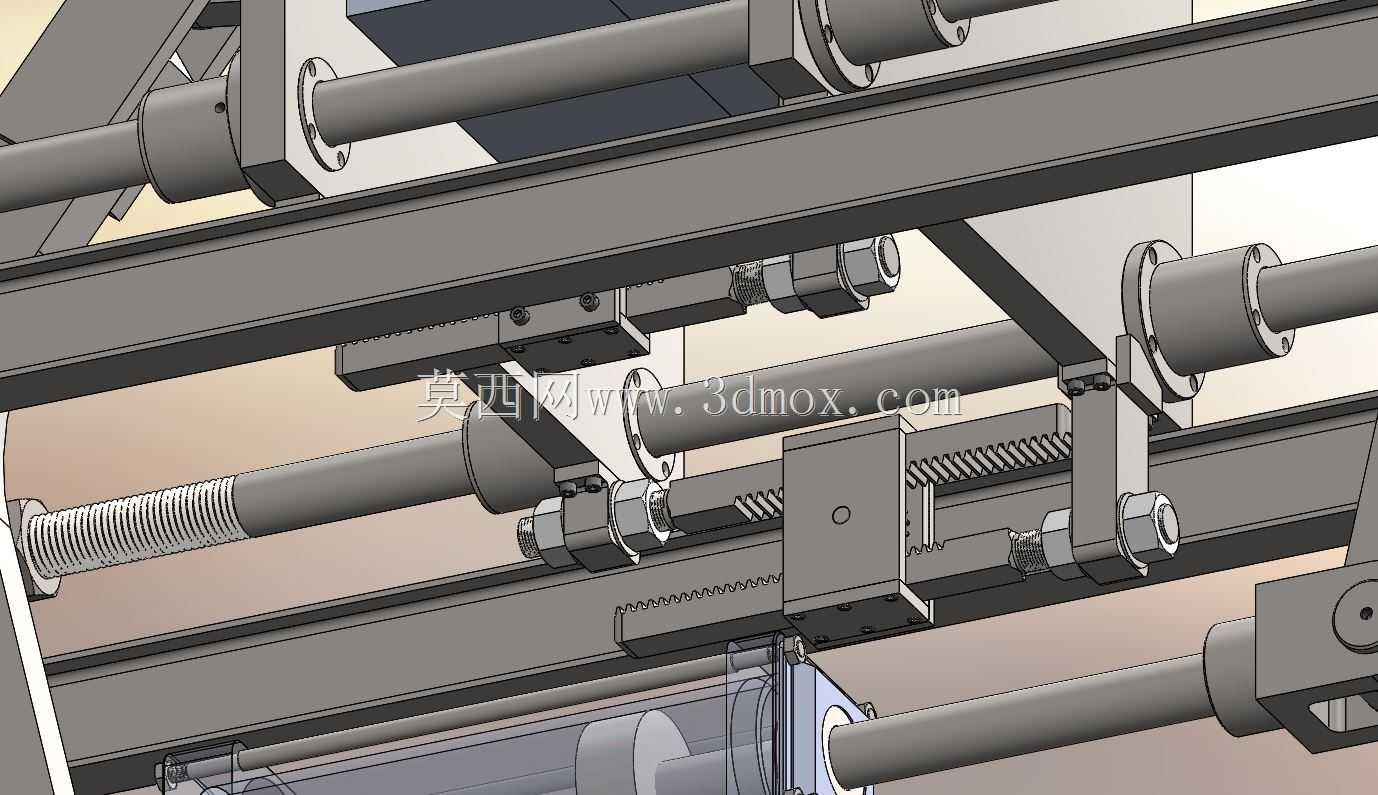

　　从结构布局来看，整套机构采用对称式框架设计，底部是矩形钢管焊接的安装基座，基座上预留了多组等距安装孔位，可直接通过T型螺栓固定在吹塑生产线的线体型材支架上，安装时不需要额外加工定制转接板，适配市面上多数常规节拍的挤出吹塑、注吹生产线的工位间距。框架两侧的导向组件采用光轴加直线轴承的搭配，两根平行的横向导向光轴贯穿左右两个夹持立板，保证夹持立板在开合过程中不会出现偏摆，光轴两端通过带座轴承固定在底部框架的侧支撑上，侧支撑采用三角形筋板加固，即使长期承受夹持过程中的侧向冲击力，也不会出现支撑变形的问题。

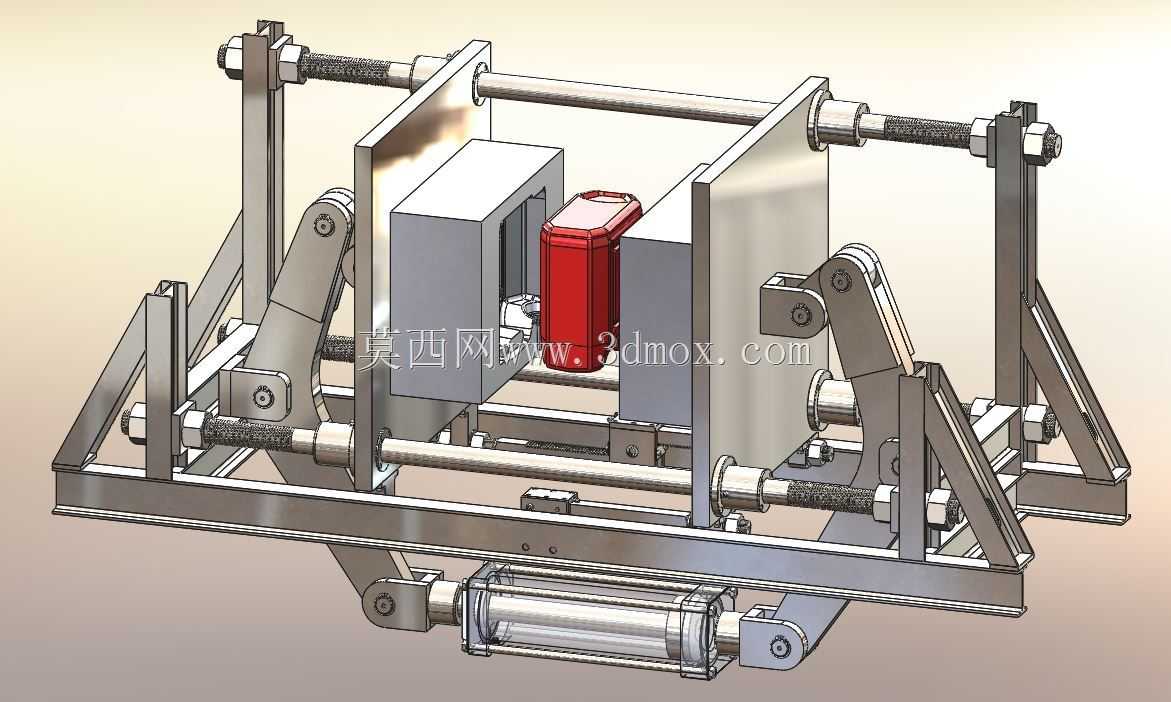

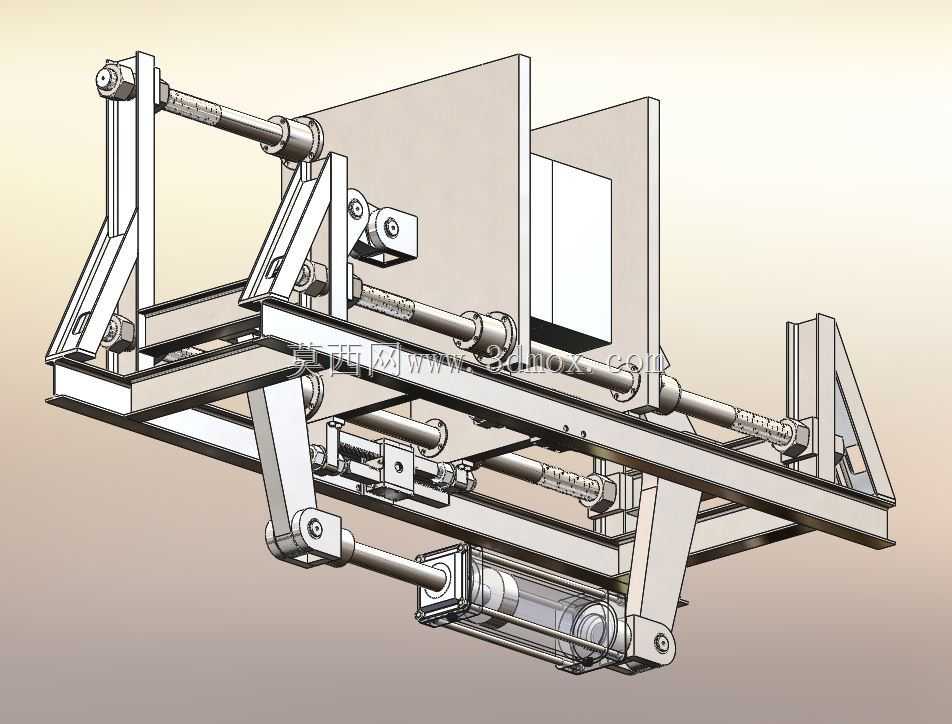

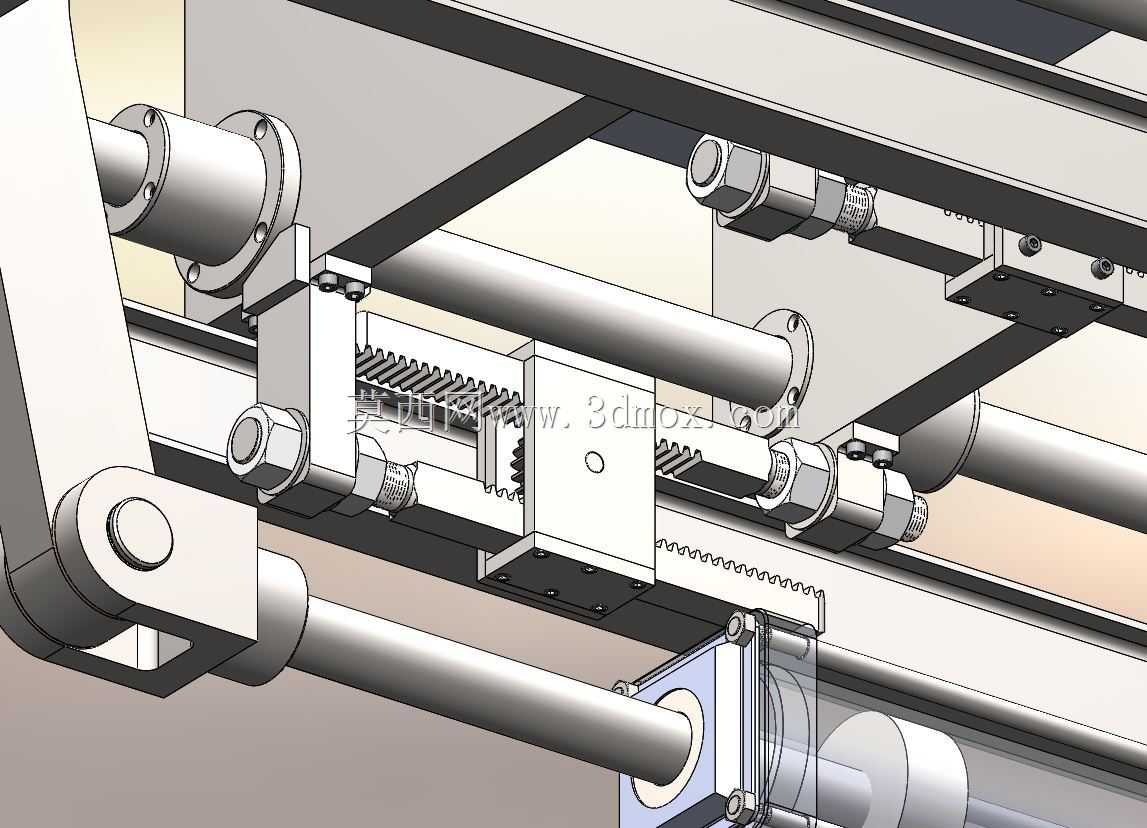

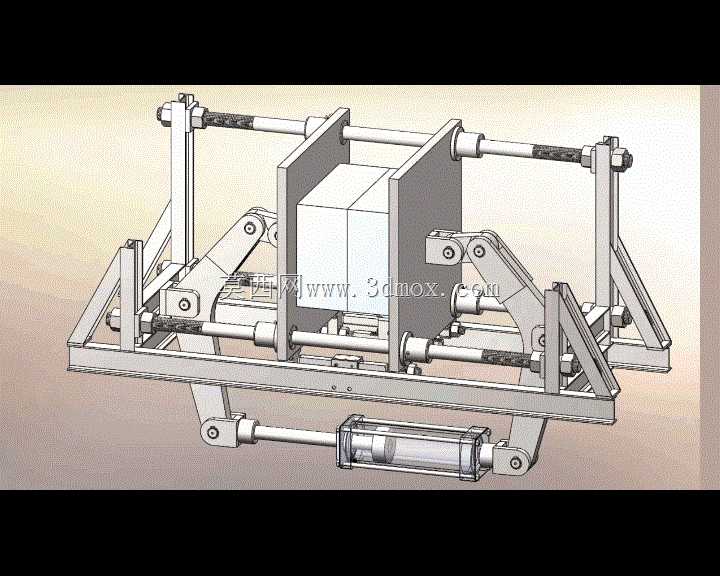

　　驱动部分采用中间布置的标准气缸，气缸的活塞杆端通过鱼眼接头与底部的同步摆臂连接，左右两侧的摆臂通过铰接座分别与两侧的夹持立板相连，这种连杆同步结构能保证两侧夹持立板的移动距离完全一致，对中精度可以控制在0.2mm以内，不需要额外加装位移传感器做闭环反馈，就能保证每次夹持时塑件都处于工位的中心位置，适配不同规格的方形、矩形中空吹塑件的定位需求。夹持立板的工作面做了磨砂防滑处理，和塑件接触的位置可以根据生产的塑件外形更换定制的仿形垫块，避免硬接触在塑件表面留下压痕，立板本身采用加厚铝合金板材加工，重量轻且刚性足够，不会因为长期往复运动出现板面弯曲。

　　在实际生产调试中，这套机构的开合行程可以通过调整气缸的磁开关位置来设定，行程调节范围在120mm到300mm之间，可适配宽度在100mm到280mm之间的吹塑工件，不需要更换核心结构件，只需要调整磁开关位置和更换接触垫块就能完成不同产品的换产调试，换产时间能控制在15分钟以内，比传统的单侧夹持定位机构的调试效率提升60%以上。机构的所有铰接点都采用自润滑铜套做转动配合，日常生产中只需要每3个月做一次润滑脂补充，就能保证转动顺畅，不会出现铰接点卡滞导致的开合不同步问题。

　　考虑到吹塑生产车间的环境温度较高，且周边会有少量塑料挥发物附着，整套机构的导向光轴表面做了硬铬镀层处理，直线轴承采用带防尘圈的密封型轴承，能有效阻挡塑料碎屑、粉尘进入轴承内部，延长导向组件的使用寿命。底部的气缸安装座设计成长条可调式结构，当需要适配更大尺寸的工件时，可以调整气缸的安装位置，配合加长的摆臂连杆，就能拓展夹持行程，不需要重新加工整套框架，降低了生产线后续改型的成本。

　　在结构设计阶段，就充分考虑了机构的动作节拍匹配问题，常规吹塑生产线的工位节拍在12秒到20秒之间，这套机构的开合动作时间可以控制在1.5秒以内，不会占用过多的工位作业时间，也不会因为动作过快导致冲击力过大碰伤塑件。夹持力的大小可以通过气源处理件的调压阀调整，根据不同壁厚、不同材质的吹塑件调整合适的夹持压力，避免压力过大导致塑件变形，或是压力过小无法完成对中定位。另外，整套机构的所有外露零部件都做了圆角处理，没有尖锐的棱角，避免生产线操作人员在调试、换产过程中出现磕碰划伤的问题，符合生产车间的安全作业要求。
