多规格组合式内六角扳手组结构设计

　　在设备装配、机电维修、工装调试、非标设备组装等各类工业现场场景中，内六角扳手是拆装内六角圆柱头螺钉的核心手动工具，零散的单支扳手不仅容易丢失，在外出抢修、现场调试携带时也十分不便，这套组合式内六角扳手组的设计，正是针对零散工具收纳、取用、携带的痛点完成的结构优化。整套扳手覆盖1.5mm到10mm的常用公制内六角规格，基本覆盖了常规小型机电设备、自动化模组、工装夹具、民用五金维修场景下90%以上的内六角螺钉拆装需求，不同长度的扳杆设计也兼顾了深孔位操作和大扭矩拧紧的不同工况：短臂端用于狭窄空间的小幅度拧动，长臂端可以提供更大的力臂，在需要较大预紧力的装配场景下无需额外加接套管就能满足常规拧紧力矩要求。

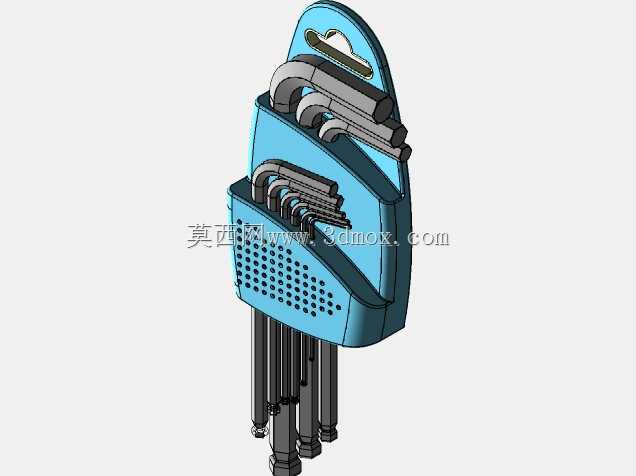

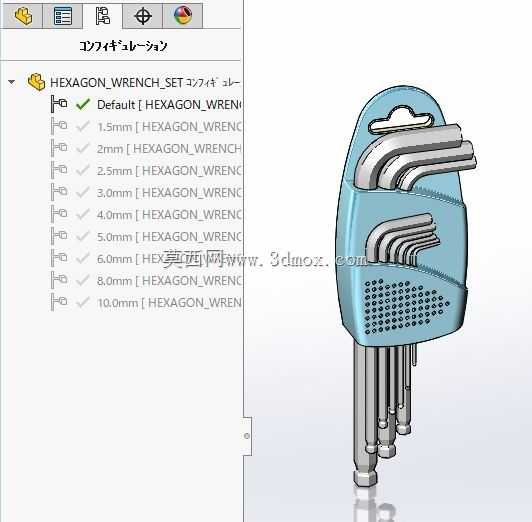

　　设计时首先考虑的是收纳结构的可靠性，配套的收纳卡座采用贴合L型扳手外形的卡位结构，每一支扳手对应独立的卡槽，卡槽的过盈量经过反复调整，既不会因为卡接过紧导致取用费力，也不会因为卡接过松出现扳手滑脱、掉落的问题，卡座上部设计的挂孔可以直接挂在工位工具挂板上，适配车间常规的工具定点管理要求，卡座表面的防滑点阵结构既提升了手持携带时的摩擦力，也能在放置在工作台面时起到防滑作用，避免工具组从倾斜的台面上滑落。从结构建模的逻辑来看，每支扳手都采用独立的配置项管理，不同规格的扳手弯折半径、杆径、端头尺寸都严格对应内六角螺钉的配合公差，端头的六角工作面做了轻微的倒角处理，既可以快速对准螺钉的内六角沉孔，也能减少端头棱角的磕碰损伤，

　　延长工具的使用寿命。收纳卡座的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，放在工具包中携带时不会划破包体，也不会划伤操作人员的手部。在实际使用场景中，这套扳手组可以直接放在维修工具包的侧袋中，也可以挂在生产线旁的工具架上，操作人员需要对应规格的扳手时可以直接抽取，使用完毕后插回对应卡槽即可，能有效减少工具清点的时间，也避免了单支扳手遗落在设备内部造成的安全隐患。针对不同工况的使用需求，长规格的扳手可以伸入设备内部的深腔位置完成螺钉拆装，短规格的扳手在空间受限的设备夹缝中也能灵活操作，L型的结构设计让操作人员可以根据操作空间灵活选择发力端，在需要快速拧动螺钉时可以握持短端用长端插入螺钉，实现快速旋转，在需要最终拧紧或者拆卸锈死螺钉时，

　　可以握持长端用短端插入螺钉，获得更大的扭矩输出。建模过程中对每一支扳手的受力变形量做了模拟校核，确保在额定拧紧力矩下杆部不会出现明显的弯曲变形，端头的六角工作面不会出现打滑、崩口的问题，收纳卡座的卡槽位置按照扳手的长度依次排布，最长的10mm规格扳手放在最外侧，最短的1.5mm规格放在最内侧，抽取时不会出现相邻扳手干涉的问题，卡座的整体厚度控制在合理范围内，不会占用过多的工具存放空间，无论是放在工位抽屉里还是随身携带的工具包中都十分方便。在设备维保场景中，运维人员不需要携带零散的多支内六角扳手，一套工具就能覆盖大部分常规拆装需求，有效减少了工具准备的时间，也避免了因为缺少对应规格扳手导致的维保工作停滞。卡座的材质选用耐磨的工程塑料结构，具备一定的弹性，即使偶尔掉落在地面上也不会出现碎裂的问题，卡槽的位置经过反复优化，插入扳手后每支扳手的端头都不会突出卡座表面，避免携带时端头剐蹭其他物品。
