3/8NPT外螺纹六角目测表接头结构

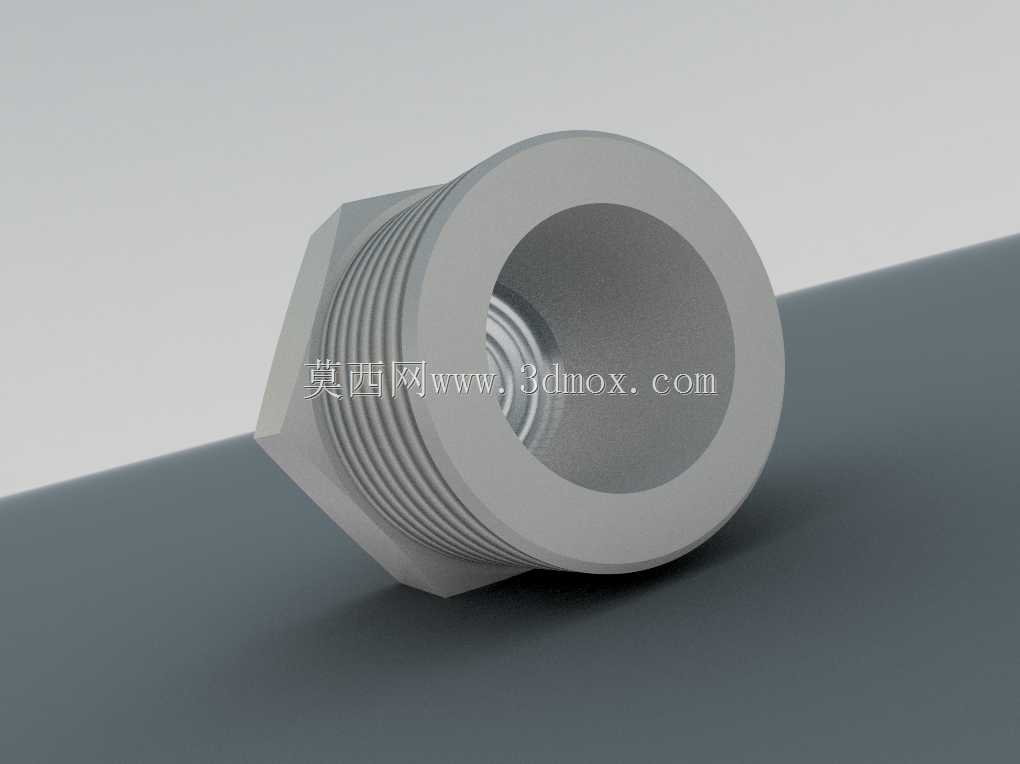

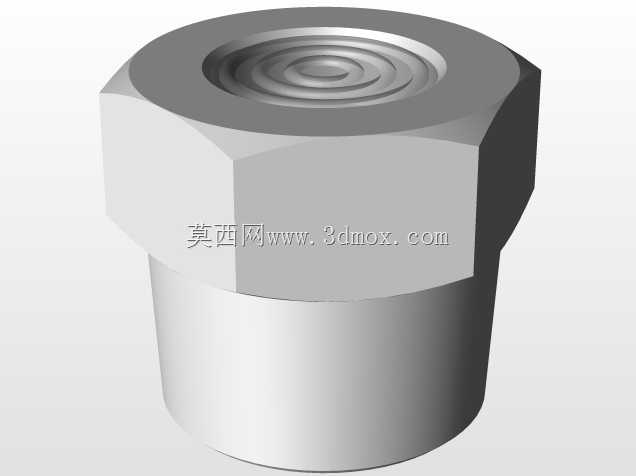

　　在流体管路压力检测、小型液压气动系统的现场目视观测场景中，这类带3/8NPT锥管螺纹的六角接头是目测表安装的核心适配部件，日常在小型空压机站、车间气动工装管路、低压润滑系统的压力目视检测点位上，都能看到这类结构的应用。它的核心作用是实现目测表与管路基体的刚性密封连接，同时为观测端提供稳定的安装基准，避免管路振动导致的表体歪斜、密封渗漏问题。从结构设计逻辑来看，主体采用外六角的外形结构，并非随意选型，六角对边尺寸完全适配常规活动扳手、开口扳手的夹持范围，现场安装时不需要定制专用工装，普通装配工人用常规工具就能完成拧紧操作，拧紧过程中受力均匀，不会出现接头本体被夹变形的问题。外螺纹端采用NPT锥管螺纹设计，

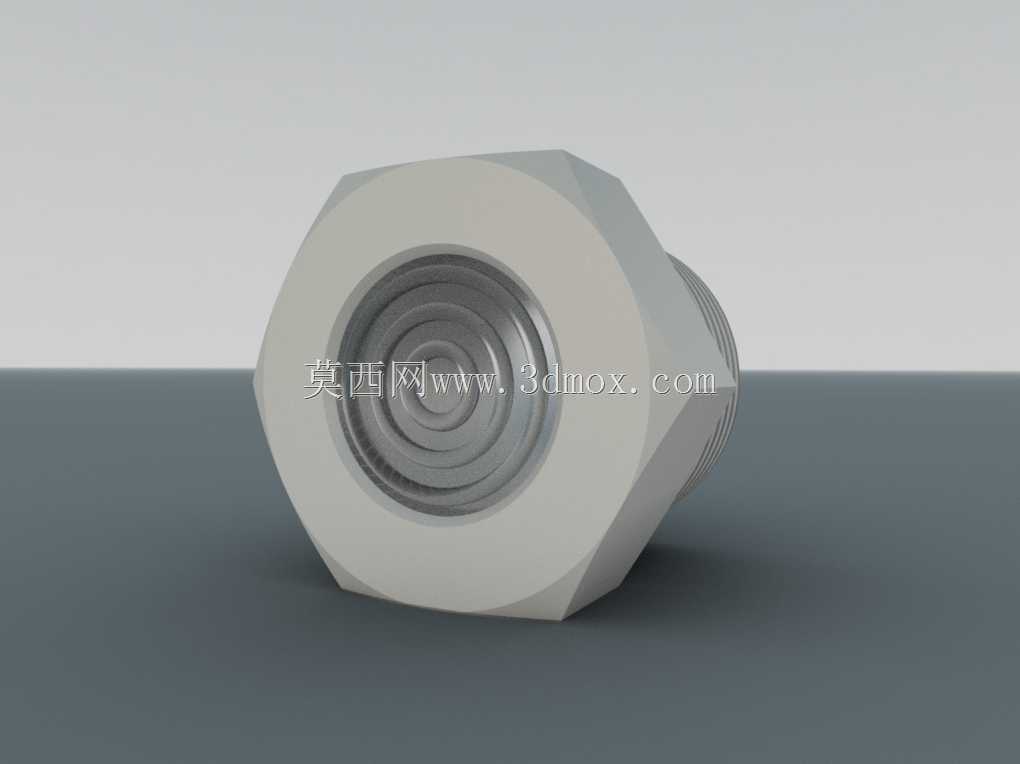

　　依靠螺纹自身的锥度配合密封带或密封胶就能实现低压工况下的可靠密封，不需要额外加装密封垫片，减少了装配时的零件数量，也降低了后期维护时密封件老化渗漏的概率。接头的观测端做了阶梯式内凹结构，这个结构一方面是为目测表的嵌入安装提供定位止口，保证表体安装后与接头端面的同轴度，避免观测时出现视角偏差；另一方面内凹的台阶结构可以在管路出现瞬时压力冲击时，起到一定的缓冲作用，避免压力直接冲击表体的密封面，延长目测表的使用寿命。从安装边界来看，这类接头的轴向总长度控制得比较紧凑，安装后突出管路外壁的尺寸不会过大，在空间局促的设备内部管路排布时，不会和周边的管路、结构件发生干涉，六角头部的厚度也经过优化，既保证了扳手夹持时的足够受力面积，

　　又不会因为头部过厚导致安装空间占用增加。接头的内流道做了平滑过渡处理，没有突兀的台阶或锐角，流体经过时不会产生明显的紊流和压力损失，对于需要稳定压力观测的低压工况来说，这种流道设计能保证表体检测到的压力值和管路实际压力保持一致，减少测量误差。在实际选型应用中，这类接头适配的目测表通常用于不需要高精度压力检测、仅需要日常目视确认系统压力是否处于正常区间的点位，比如车间气动工具的供气支路、小型润滑系统的供油管路、低压冷却水回路的压力观测点，相比高精度的压力表配套接头，它的结构更简单，成本更低，完全能满足目视观测的使用需求。建模过程中，需要重点关注NPT螺纹的锥度参数、牙型角的准确性，以及六角头部与螺纹段的同轴度要求，如果同轴度偏差过大，

　　安装时会出现螺纹偏斜，导致密封失效；内凹的观测端定位止口的尺寸公差也需要严格控制，过松会导致表体安装后晃动，过紧则会造成装配困难，甚至挤裂表体的安装基座。另外，接头的各个棱边都做了微小的倒角处理，不仅是为了去除加工毛刺，避免装配时划伤操作人员，也能在拧紧过程中减少扳手与六角棱边的应力集中，降低扳手打滑的概率。在材质适配性上，这类结构通常采用不锈钢或黄铜加工，对应不同的流体介质场景，不锈钢材质适配弱腐蚀介质、高低温工况，黄铜材质则适配常规的气动、润滑管路，成本更低，加工性能更好。从长期使用的角度来看，这类接头的结构没有易损部件，只要安装时拧紧力矩符合规范，密封到位，基本可以实现与设备同周期的使用寿命，不需要频繁更换维护，是低压流体观测点位非常实用的连接配件。
