易拉罐饮品包装容器三维结构设计

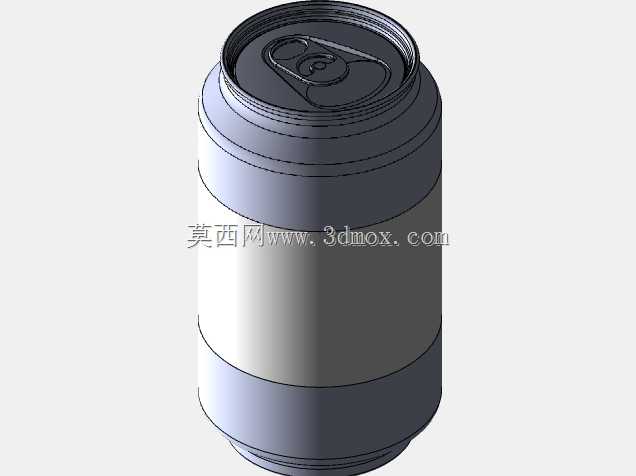

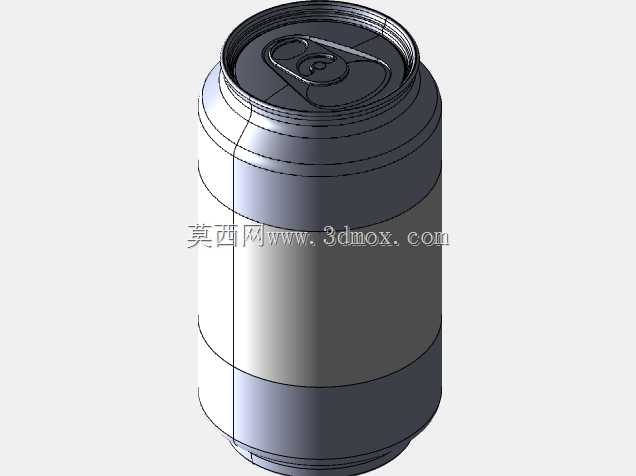

　　日常接触的两片式铝制易拉罐，是快消品包装领域应用最广泛的密封容器之一，从碳酸饮料、啤酒到功能性饮品的灌装生产线，都能见到这类罐体的身影，其结构设计经过数十年迭代，已经形成了兼顾密封性能、开启便利性、运输抗损性的成熟方案。做这类罐体的三维建模时，首先要考虑的是实际生产中的冲压成型边界，罐体整体采用薄壁拉伸结构，侧壁厚度均匀控制在0.1mm左右，罐身直径常规为66mm，总高度120mm左右，这个尺寸既适配自动化灌装线的卡瓶工位间距，也能满足常规运输纸箱的装箱排布要求，单箱24罐的排布下不会出现尺寸干涉，堆码时的承重能力也经过验证，三层堆码不会出现罐体变形漏液的问题。罐口的卷边结构是设计的核心难点，

　　卷边处需要配合罐盖的密封胶层实现完全密封，建模时要严格控制卷边的圆弧半径与叠接间隙，间隙过大会导致密封失效，运输过程中出现漏液，间隙过小则会在封罐工序中出现卡罐、挤裂胶层的问题，实际生产中卷边的叠接率需要达到50%以上才能满足密封要求。罐顶的易拉环结构设计需要兼顾开启力与防误开特性，拉环的铆钉连接位置要做应力分散处理，开启时拉环的施力角度控制在15-20度之间，普通人单手施加15-20N的力就能顺利压开刻痕线，同时刻痕线的深度要控制在罐盖厚度的三分之二，既保证开启时刻痕能顺利断裂，也不会因为运输中的磕碰导致刻痕提前开裂。罐底的内凹结构是容易被忽略的设计点，内凹的球面结构一方面可以增强罐体的轴向承重能力，

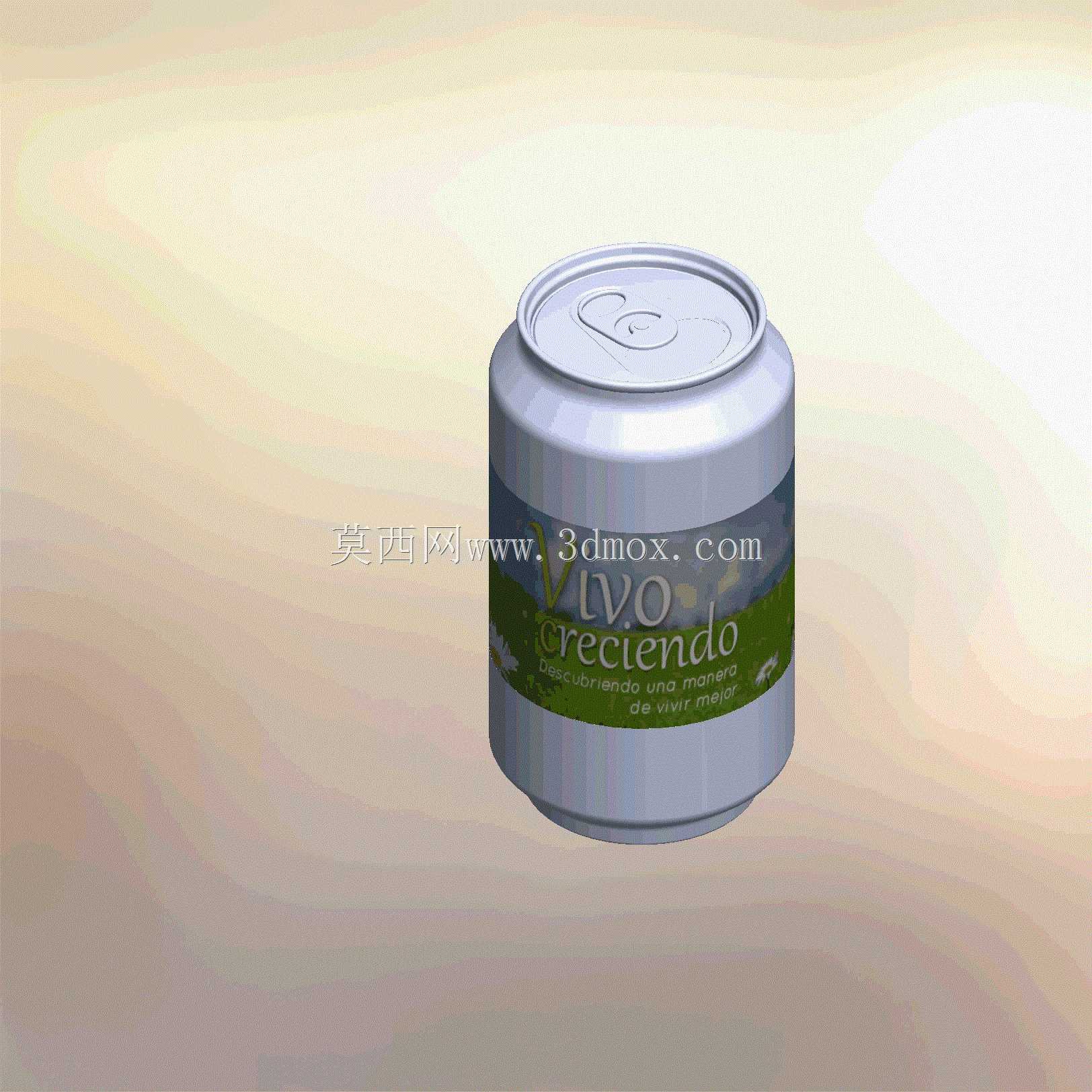

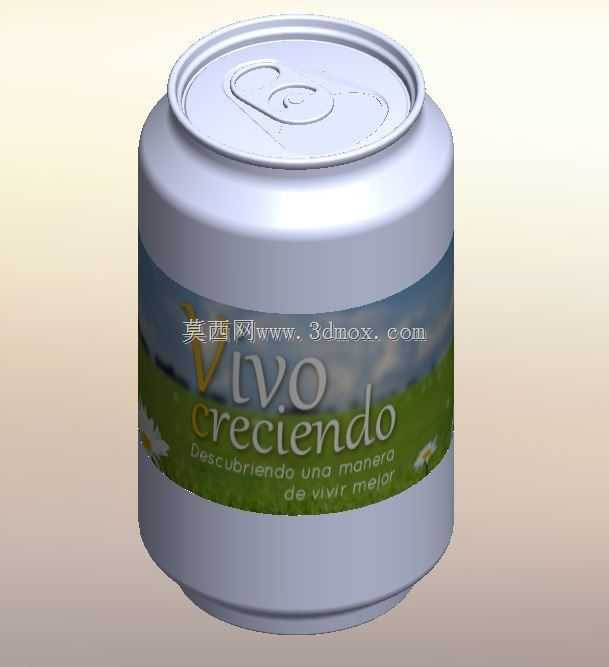

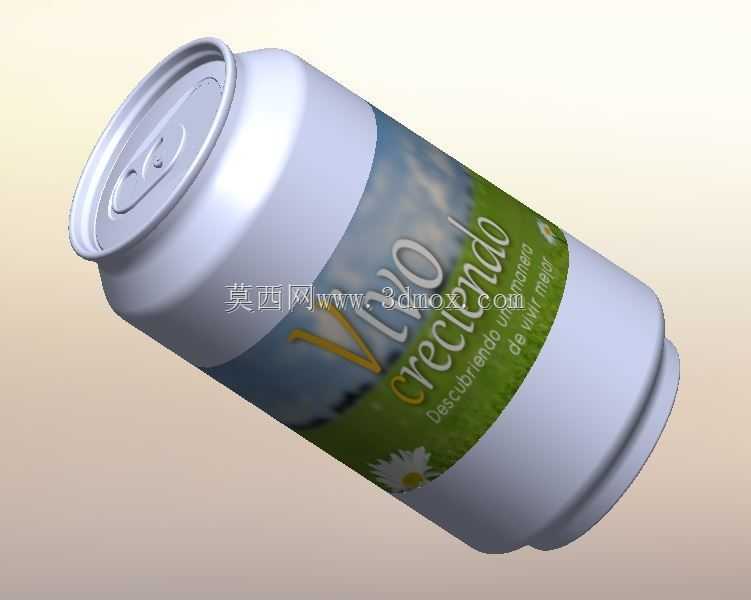

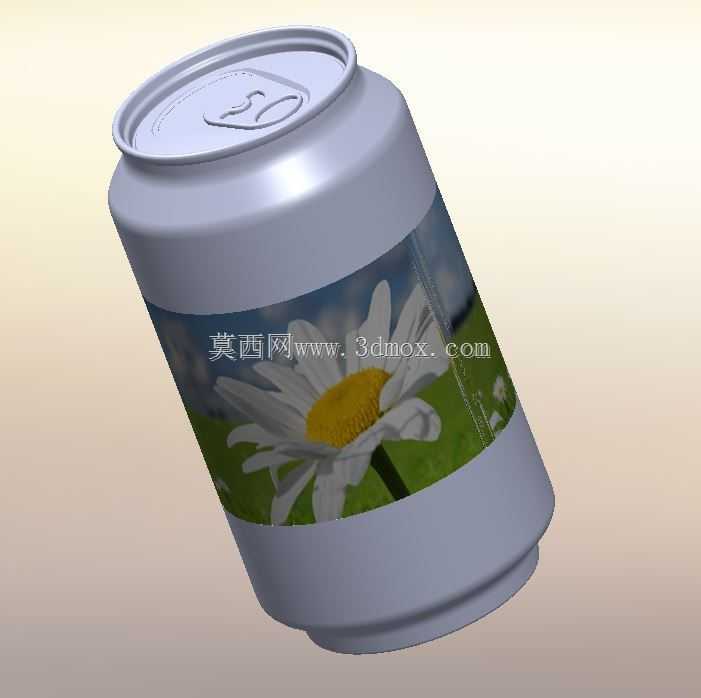

　　堆码时上层的重量可以通过罐壁均匀传递，不会出现罐底鼓胀的问题，另一方面内凹结构可以预留内容物的膨胀空间，碳酸类饮品在高温环境下内部压力升高时，罐底可以轻微外凸释放应力，避免罐体爆罐。建模过程中还要考虑罐体的印刷面边界，罐身的印刷区域距离上下卷边各预留5mm的空白区域，适配印刷生产线的滚轮定位要求，不会出现图案印到卷边上的问题。另外这类罐体的模型在做渲染验证时，要考虑铝制金属表面的哑光质感，以及罐身覆膜的轻微反光特性，还原真实生产出来的罐体视觉效果，方便后续做包装图案的适配验证。在自动化灌装线的工位适配设计中，罐体的外径公差需要控制在±0.1mm以内，保证洗瓶、灌装、封罐、喷码各个工位的卡具都能顺利夹持，不会出现卡罐掉瓶的问题，

　　罐身的侧壁光滑无凸起，也能满足输送线上的顺畅滑动，输送速度达到每分钟1000罐时也不会出现倒罐问题。从材料利用的角度看，这类薄壁罐体的设计已经把材料利用率做到了极致，整罐重量控制在13g左右，在满足所有结构强度要求的前提下尽可能减少铝材用量，降低生产端的材料成本，同时空罐的堆叠设计也能减少仓储运输的空间占用，空罐可以互相嵌套，堆叠100个空罐的高度仅为1.2米左右，大幅降低空罐运输的物流成本。
