雷诺德SO500系列25mm孔斜撑离合器结构

　　在工业传动系统的布局中，单向传动功能的实现往往依赖可靠的离合部件，这类部件不需要额外的电控或液压控制，仅依靠内部机械结构的自锁特性就能完成动力的单向传递，在逆止、超越、分度等工况中承担核心作用。本次涉及的斜撑离合器属于Sprag型单向离合器范畴，对应雷诺德SO500系列规格，其核心传动逻辑依靠内部斜置的撑块在内外圈滚道间的楔紧与松脱实现：当主动侧转速与从动侧匹配、动力沿设计方向输入时，斜撑块在弹簧力与摩擦力作用下楔入内外圈之间的楔形间隙，将内外圈刚性连接实现扭矩传递；当动力反向输入或者从动侧转速超过主动侧时，斜撑块克服弹簧力偏转松脱，内外圈之间形成无接触或者低摩擦的相对转动，彻底切断反向动力传递路径，避免动力反拖对上游驱动部件造成损伤。

　　从实际应用场景来看，这类离合器的适配范围覆盖了多个工业传动领域：在轻工包装设备的送料机构中，它可以实现送料辊的单向间歇送进，避免物料回退影响包装精度；在矿山输送设备的驱动端，它作为逆止器使用，在设备意外停机时阻止输送带因物料重力产生倒转，防止物料堆积、设备损毁的安全事故；在机床的进给传动链中，它可以实现快速移动与工作进给的自动切换，不需要额外的离合操纵机构，简化传动链的结构设计；在纺织机械的卷绕机构中，它能够保证卷绕辊的转速随卷径变化自动调整，维持纱线或者织物的张力稳定，避免断纱或者卷绕松散的问题。

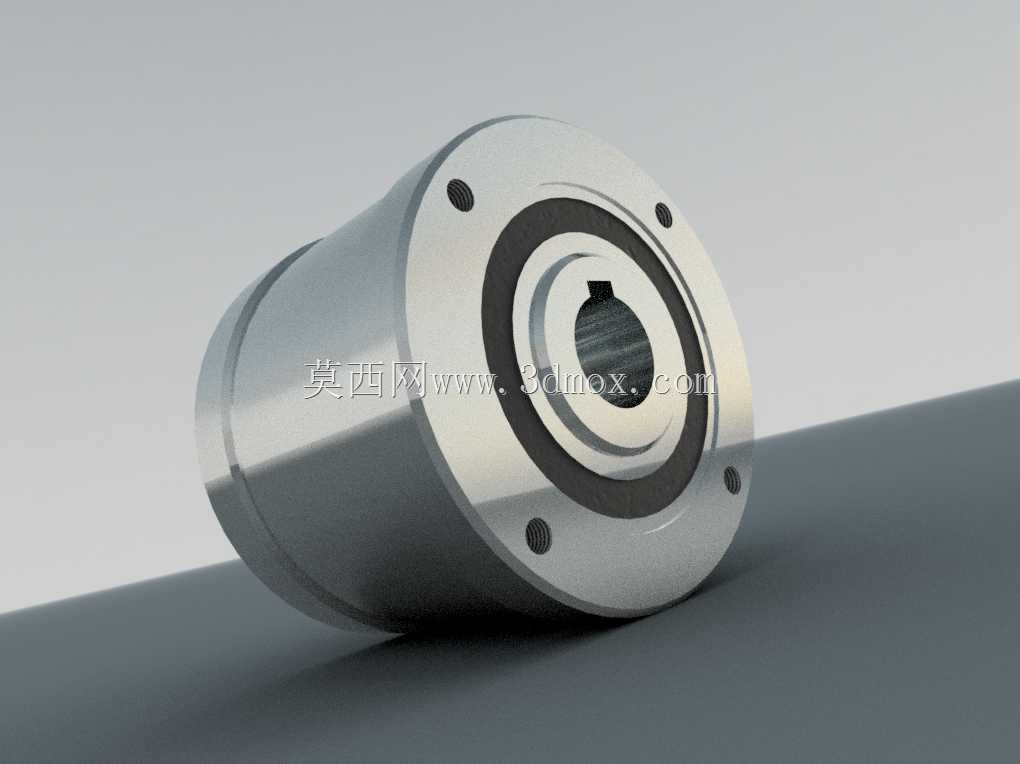

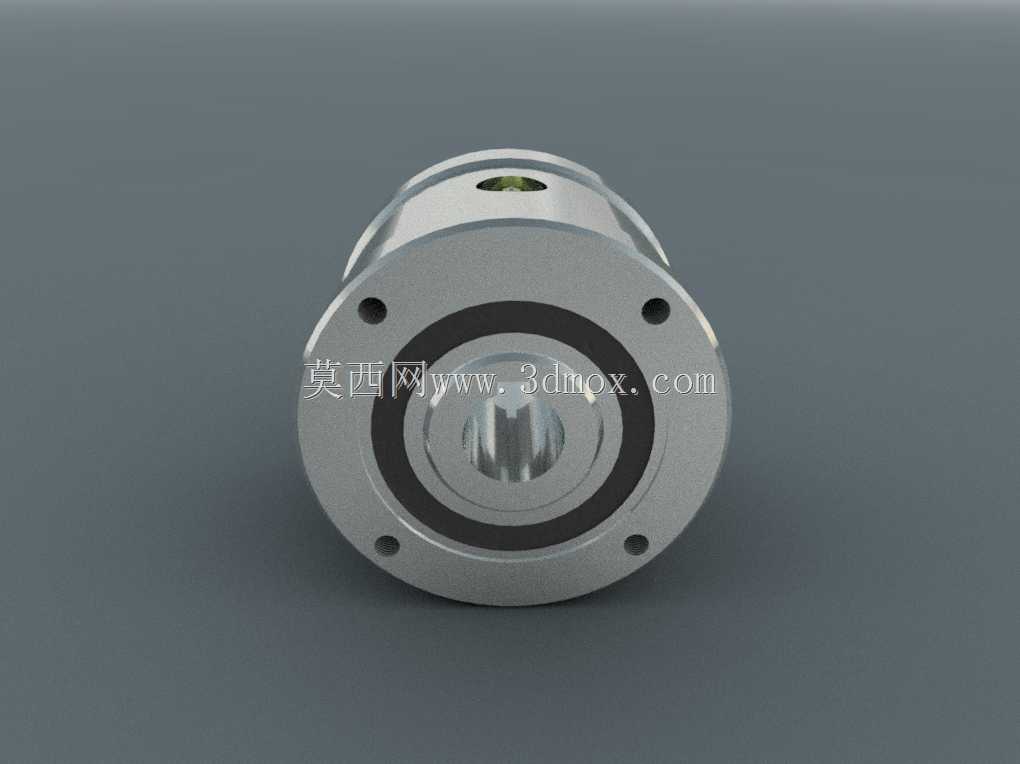

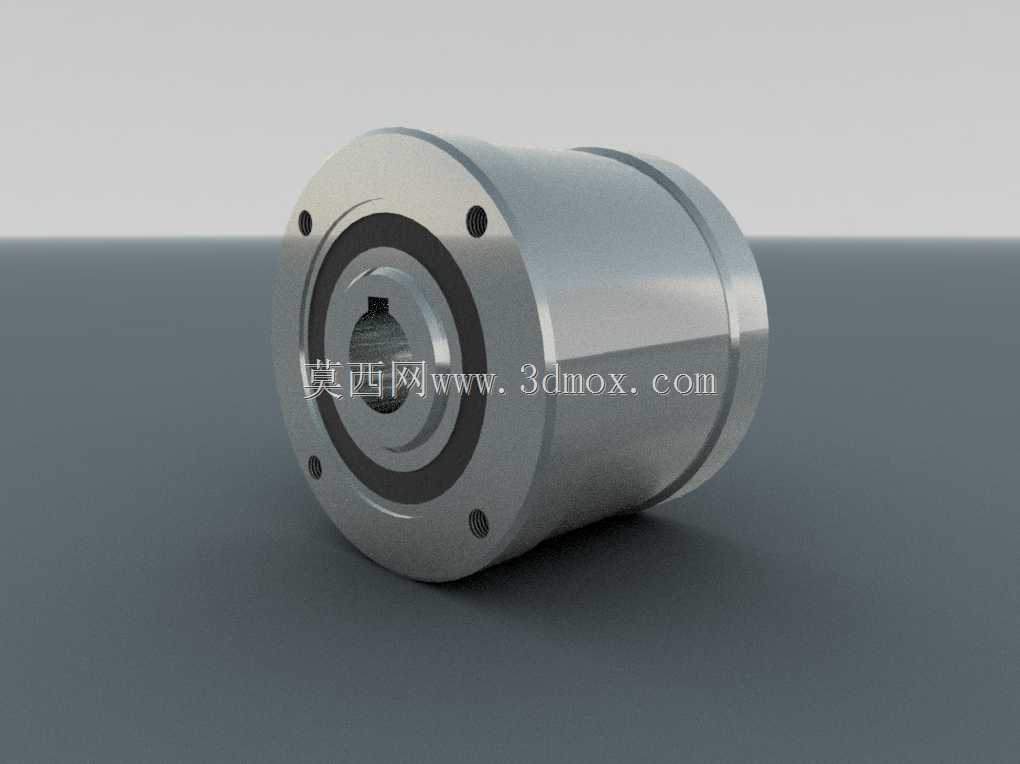

　　从结构设计的角度来看，这款离合器采用了一体化的筒式外壳结构，法兰端面上均匀布置的安装螺孔用于和设备的固定机架或者驱动端法兰进行刚性连接，安装时需要保证法兰端面的跳动公差在允许范围内，避免安装偏斜导致内部撑块受力不均，缩短部件使用寿命。内孔采用25mm的通孔设计，键槽结构用于和传动轴进行周向固定，传递扭矩时依靠键的侧面承压实现动力传输，设计时需要校核键的挤压强度，匹配离合器的额定扭矩参数，避免过载时键被剪断导致传动失效。离合器的整体外形为阶梯圆柱结构，大端法兰的外径、筒体段的外径都有明确的安装边界要求，在进行设备整体布局时，需要预留足够的径向安装空间，同时保证筒体段和周边的旋转部件、固定机架之间留有足够的安全间隙，避免运行过程中出现剐蹭。

　　内部结构的设计细节直接决定离合器的使用寿命与传动可靠性，斜撑块的型线经过特殊优化，保证楔紧时接触应力分布均匀，避免局部应力集中导致撑块早期磨损或者碎裂；撑块的复位弹簧采用均匀布置的方式，保证所有撑块的动作一致性，避免个别撑块提前楔入或者松脱滞后导致的传动冲击；内外圈的滚道表面经过硬化处理，表面硬度与粗糙度都满足高周疲劳接触的要求，能够承受长期反复楔紧、松脱过程中的接触应力，减少滚道点蚀、剥落的失效风险。在润滑设计上，这类离合器通常采用脂润滑或者油浴润滑的方式，出厂时预填的润滑脂能够满足常规工况下的长期运行需求，在高速或者高温工况下使用时，需要根据运行参数调整润滑方案，保证内部摩擦副的润滑充分，降低磨损速率。

　　在进行设备选型匹配时，不能仅按照孔径参数选择离合器，需要结合实际工况的额定扭矩、最高转速、逆止力矩、冲击载荷系数等参数综合计算，留出足够的安全余量。比如在有频繁冲击载荷的工况下，选型时的安全系数需要比平稳载荷工况提高1.5到2倍，避免瞬时冲击扭矩超过离合器的楔紧能力，出现打滑失效的问题。安装过程中需要注意传动轴与离合器内孔的配合公差，通常采用过渡配合或者小间隙配合，既保证安装便捷性，又避免配合间隙过大导致运行过程中出现偏心，引起振动和噪声。同时要注意安装时的敲击方向，不能直接敲击离合器的法兰或者筒体，避免内部撑块、弹簧受冲击移位，导致动作卡滞。

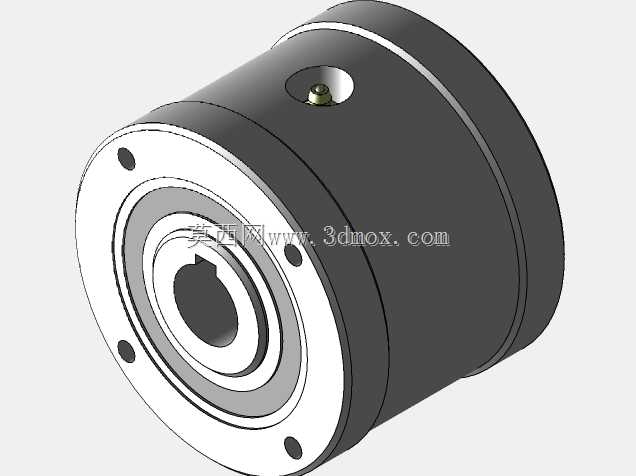

　　在三维建模过程中，这类部件的建模需要重点还原内部斜撑块的装配关系与动作空间，不仅要做出静态的装配结构，还要预留出斜撑块偏转的运动间隙，方便后续做机构运动仿真，验证楔紧与松脱过程中是否存在结构干涉。建模时需要严格按照实际安装尺寸控制法兰螺孔的位置度、内孔键槽的尺寸公差、各段圆柱的同轴度，保证导出的工程图能够直接用于安装布局的校核，避免在实际装配时出现尺寸不匹配的问题。对于外部的安装基准面，需要在建模时明确标注基准，方便后续在装配体中进行配合约束，提高整体装配的效率。
