高温工况用螺纹底座式调平支撑组件

　　在各类需要精准水平校准的工业设备安装场景中，尤其是存在持续高温辐射的工位，常规的塑料底座调平脚容易出现老化变形、支撑刚度不足的问题，这类带螺纹调节结构的高温调平装置，正是针对这类特殊工况开发的支撑定位部件。从实际应用场景来看，这类调平组件常被用在高温烘道旁的输送线机架支撑、热处理设备周边的工装架定位、热压成型设备的机脚调平，以及实验室高温测试台架的水平校准环节，这些场景不仅要求支撑件能承受持续的高温传导，还要保证长期承重下调节螺纹不会出现咬合失效、底座不会出现受压蠕变。

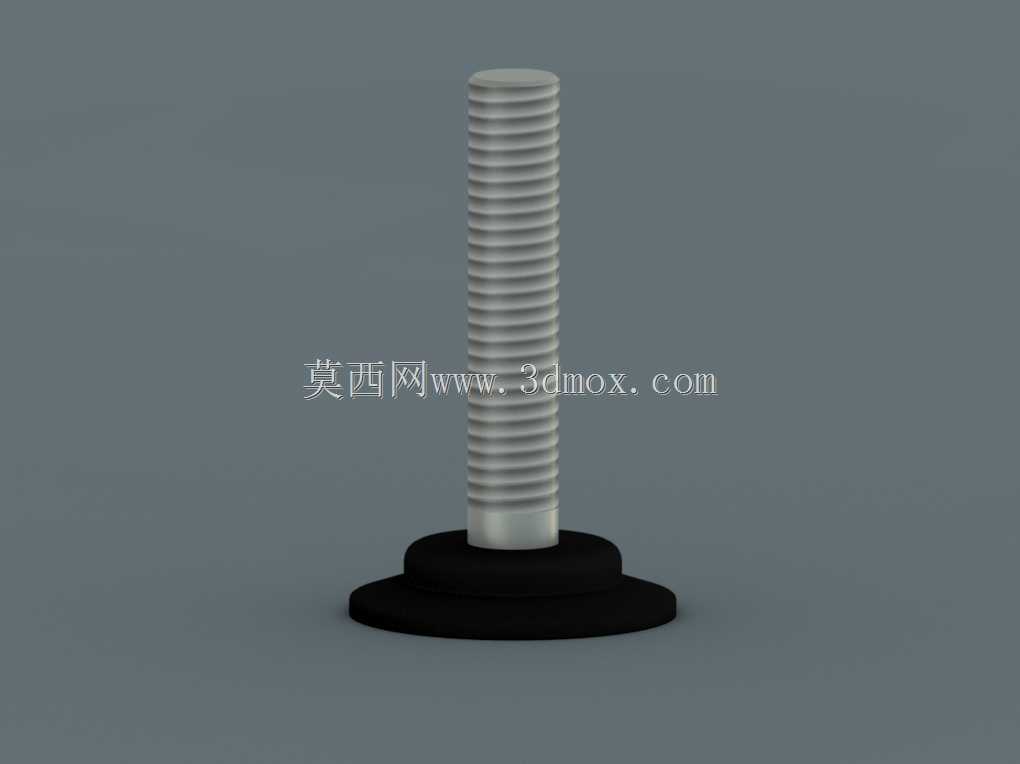

　　从产品功能特性上看，该调平组件采用螺杆与底座分离式的结构设计，螺杆部分采用全牙外螺纹结构，旋转螺杆即可实现支撑高度的连续微调，配合机架底部的安装螺母，可以在设备就位后快速完成各支撑点的高度匹配，消除地面不平整带来的机架晃动、台面倾斜问题。底座部分采用大直径圆盘式结构，相比小直径的调平脚，更大的底座接触面积可以有效降低对地面的压强，即使在环氧地坪、水磨石地面甚至铺设有减震垫的工位上，也不会出现压痕、局部凹陷的问题，同时底座与螺杆的接触端采用球面贴合设计，即使地面存在微小的倾斜角度，底座也能自动贴合地面，保证螺杆始终处于垂直受力状态，避免螺杆受侧向弯矩出现弯曲变形。

　　在设计思路上，这款调平组件优先考虑了高温工况下的材料适配性，螺杆部分采用耐高温的金属材质，表面做了防锈处理，即使长期处于150℃以上的环境温度中，也不会出现螺纹锈蚀、调节卡滞的问题；底座部分采用耐温硬质材料，避免高温下出现软化变形，保证支撑的稳定性。螺纹规格选用5/16"-18的统一螺纹，这类螺纹在进口工业设备、自动化生产线的机架安装中应用十分广泛，替换时不需要重新加工机架上的安装螺纹孔，直接替换原有损坏的调平脚即可，通用性较强。

　　从外形尺寸与安装边界来看，该调平组件的底座直径为1-1/8"，安装时需要在机架底部预留至少直径30mm的平面空间用于放置底座，避免底座边缘悬空导致支撑不稳；螺杆的有效调节长度为1-1/2"，也就是约38mm的调节行程，足够应对绝大多数工业厂房地面的平整度误差，安装时只需要在机架的支撑梁底部预先焊接或者拧入对应规格的螺母，将螺杆从螺母下方旋入，再把底座套在螺杆底端即可完成组装，不需要额外的复杂安装工具，用扳手卡住螺杆顶端的扁位就能转动调节，单人即可完成整台设备的调平作业。

　　在实际选型使用时需要注意，这类调平组件的单支承重需要匹配设备的总重量，按照四点支撑的常规布局，单支支撑的额定承重需要达到设备总重的1.5倍以上，避免长期承重下螺杆出现塑性变形；如果应用在有持续振动的设备上，调平完成后需要在螺杆上加装锁紧螺母，防止设备运行过程中的振动导致螺杆自转，出现支撑高度变化、设备倾斜的问题。另外在高温场景使用时，要避免底座直接接触超过材料耐温上限的热源，必要时可以在底座与地面之间加装金属隔热垫片，减少热量向地面传导，同时也能进一步提升支撑的稳定性。

　　这类调平组件的三维建模过程中，需要重点还原螺纹的牙型参数与底座的球面配合结构，不能简单用圆柱面代替螺纹配合，否则在做虚拟装配、运动干涉检查时，无法准确模拟螺杆旋转调节时的行程变化，也无法校验螺杆与底座之间的角度补偿范围；建模时底座底部需要做微小的圆角处理，避免实际生产时底座边缘过于锋利划伤地面，同时也能减少底座与地面之间的应力集中，提升长期使用的耐久性。
