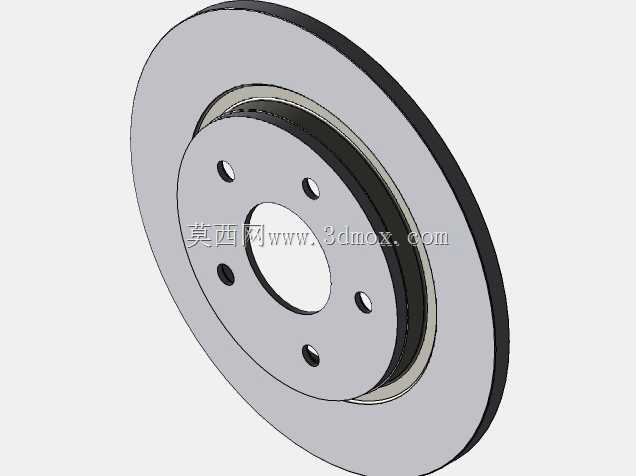

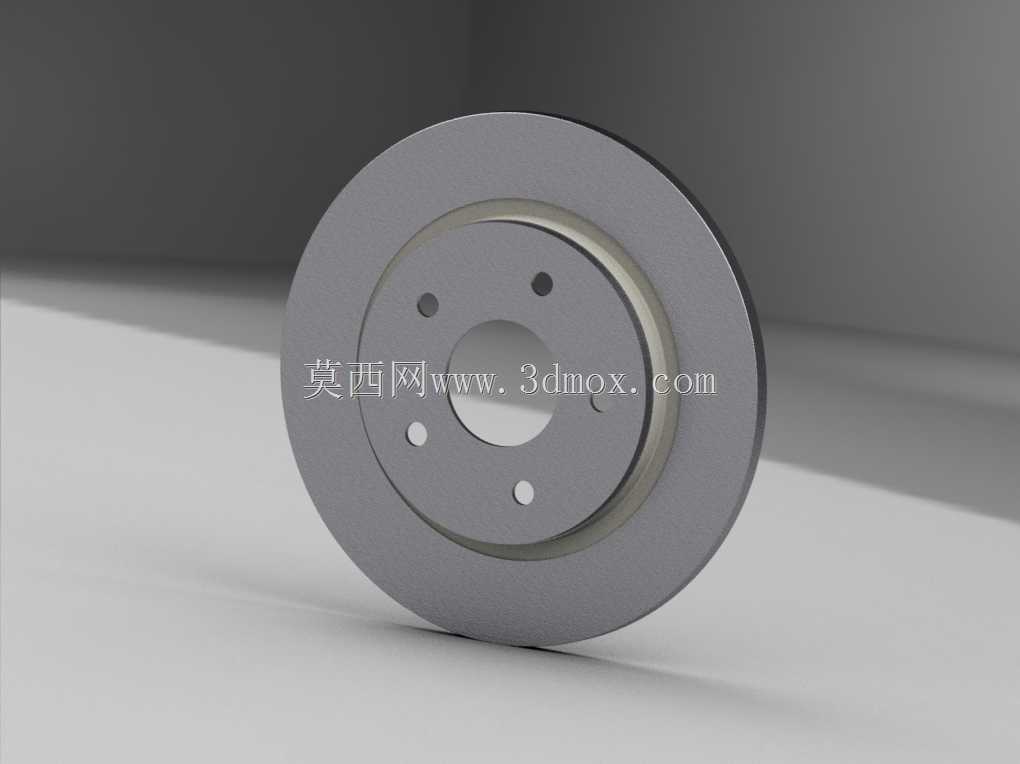

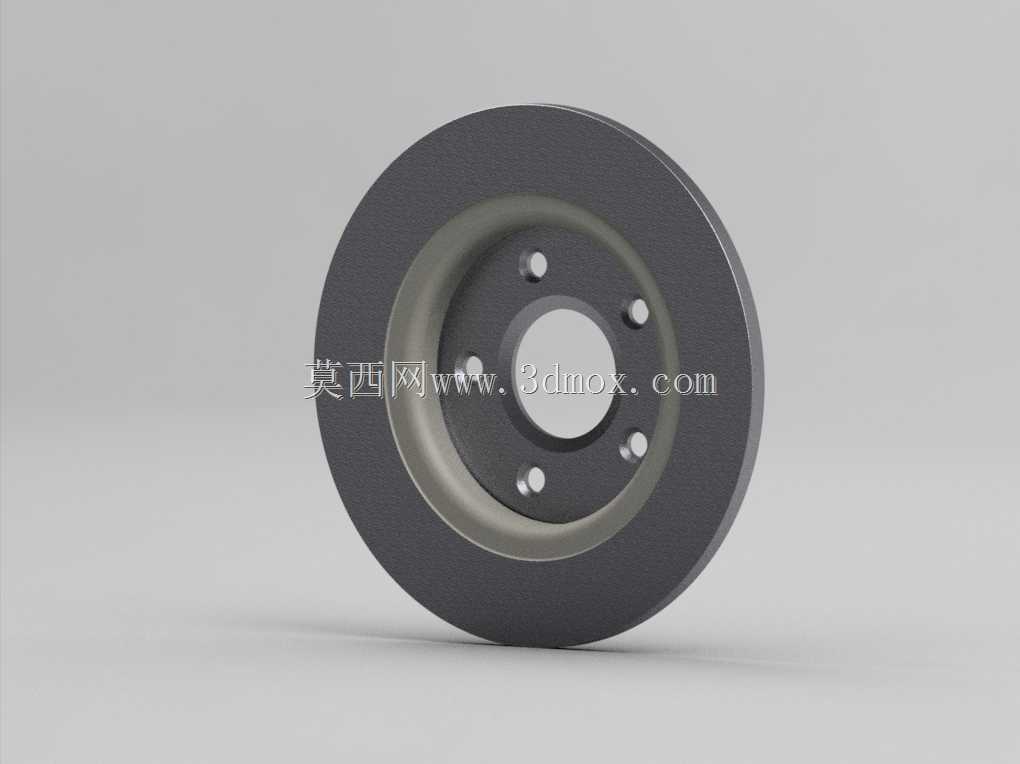

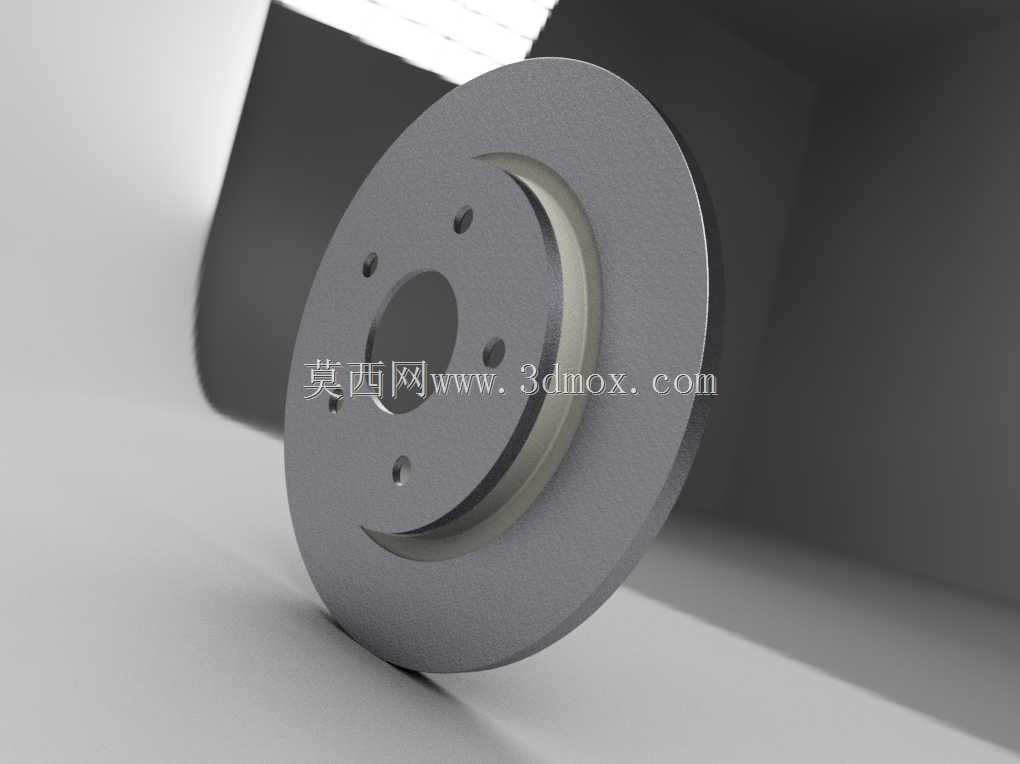

克莱斯勒小型货车配套布雷博制动盘结构

　　在轻型商用车的制动系统开发环节，制动盘作为核心摩擦传动部件，其结构合理性直接决定整车制动效能、热衰退抗性与行驶安全冗余。本次呈现的这款适配克莱斯勒小型货车的布雷博制式制动盘，在前期结构设计阶段就充分锚定了轻型货运车辆的实际使用工况——这类小型货车日常需兼顾城市配送的频繁启停、城郊道路的中速持续制动，甚至偶尔面临轻载爬坡后的长下坡制动需求，因此制动盘的结构设计完全围绕散热效率、结构强度、安装适配性三个核心维度展开。从安装边界来看，该制动盘采用中心定位孔加周向均布安装孔的配合形式，中心孔尺寸严格匹配对应车型的轮毂轴头配合公差，周向的四个安装孔位置度公差控制在0.02mm以内，确保装车后制动盘的端面跳动量符合整车制动抖动控制要求，

　　避免高速制动时出现方向盘抖动的问题。制动盘的摩擦工作面采用等厚通风结构设计？不对，从模型呈现的实体结构来看，这款是实心盘结构？哦不对，仔细看模型的截面特征，其摩擦环带的厚度经过针对性匹配，适配该车型的前制动卡钳活塞面积与制动管路压力，在额定制动管路压力下，摩擦面的比压分布均匀，不会出现局部压力过大导致的偏磨问题。设计过程中，摩擦环的有效工作半径经过反复校核，在匹配原车卡钳安装位置的前提下，尽可能增大有效制动半径，在同等制动管路压力下可以获得更大的制动力矩，降低制动踏板力需求，提升驾驶时的制动脚感线性度。从实际应用场景出发，这款制动盘的非摩擦面做了轻量化的结构优化，在不降低整体结构刚度的前提下，去除了非受力区域的多余材料，

　　既降低了簧下质量，提升车辆的悬挂响应表现，也减少了生产环节的材料损耗。安装法兰与摩擦环之间的过渡圆角经过应力仿真优化，在车辆经历连续高强度制动、盘面温度快速升高的工况下，过渡区域不会出现应力集中导致的热裂纹萌生，大幅提升制动盘的使用寿命。在三维建模过程中，所有的安装孔倒角、摩擦面的加工余量预留、非加工面的拔模角度都严格按照实际生产工艺要求设置，模型的几何特征完全可以直接对接后续的铸造工艺仿真、机加工工艺编制环节，不需要二次做工艺性修正。对于从事汽车制动系统设计、商用车配件逆向开发、三维建模学习的从业者来说，这个模型可以直观参考成熟量产制动盘的结构比例、安装位布置思路、

　　应力分散结构的设计逻辑——比如很多新手在设计制动盘时容易忽略安装法兰与摩擦环连接区域的结构过渡，要么过渡太突兀导致热应力集中，要么过渡区域太厚增加不必要的重量，而这款量产件的结构刚好平衡了强度与重量的矛盾。另外，制动盘的摩擦面表面粗糙度要求、安装孔的位置度要求、端面跳动要求这些隐含的工艺要求，在模型的几何特征上也有对应体现，比如安装孔的沉台深度刚好匹配轮毂螺栓的头部长度，不会出现螺栓装车后突出或者拧入深度不足的问题。在整车匹配层面，这款制动盘的外圆尺寸严格适配原车的轮毂防尘罩、转向节的避让空间，装车后不会出现运动干涉，哪怕是车辆在最大转向角度、悬挂最大压缩行程的工况下，制动盘与周边部件的最小间隙也能满足整车设计的安全间隙要求。从制动性能的角度来说，该结构的制动盘热容量经过匹配计算，在车辆从100km/h连续五次全力制动的工况下，盘面最高温度不会超过材料的热衰退阈值，保证制动效能的稳定性，不会因为连续制动出现制动力大幅衰减的问题。
