IP67防护等级灰色ADC12材质方形设备外壳

　　这款方形壳体在户外工业测控、露天管线配套设备、港口电气单元这类长期暴露在多尘、短时淋水甚至短时浸水场景里的适配性很强，IP67的防护等级意味着它可以完全阻隔外界粉尘进入壳体内部，同时能在1米深的常温清水里承受30分钟浸泡不出现渗漏，完全能应对户外突发暴雨、场地冲洗、沿海盐雾环境下的设备防护需求，很多户外分布式传感节点、小型工业控制终端的安装场景里，这类壳体是核心的防护承载部件。壳体采用ADC12压铸铝合金成型，这种材料的压铸流动性好，成型后尺寸稳定性强，批量生产时的壁厚一致性容易控制，4634G的成品重量也兼顾了结构强度和安装负重要求，不会给安装支架带来额外的过载负担，同时铝合金本身的导热性能可以帮助壳体内置的电路板、

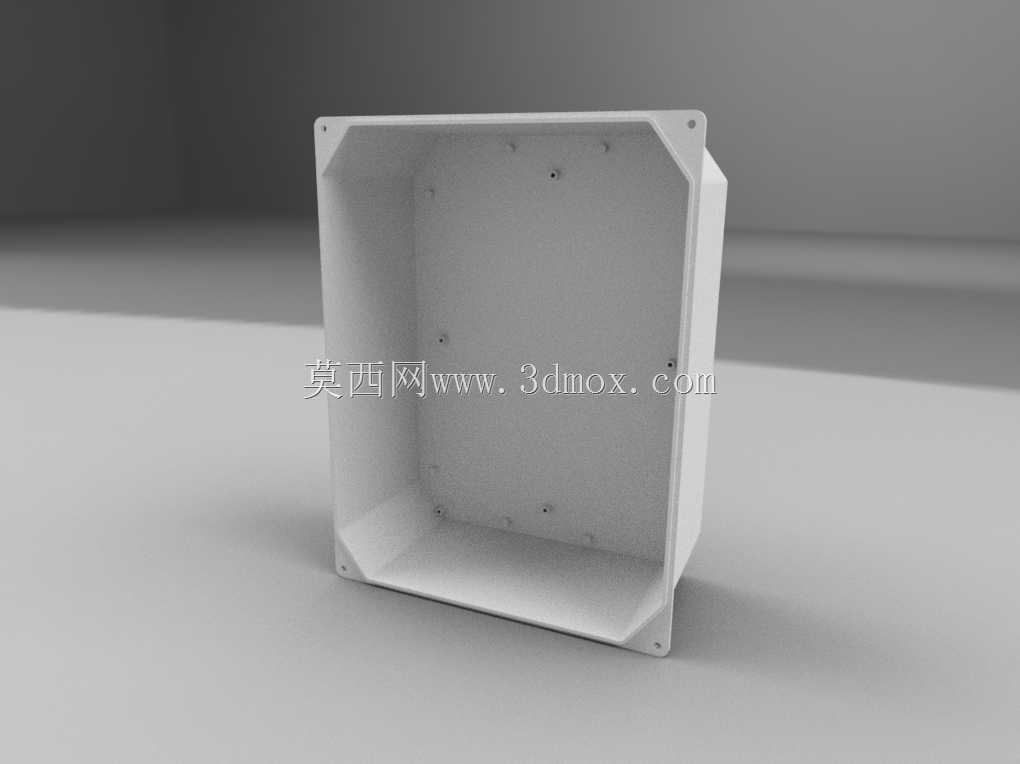

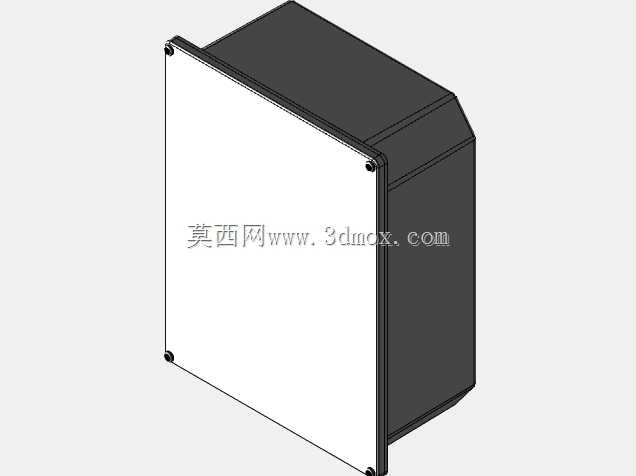

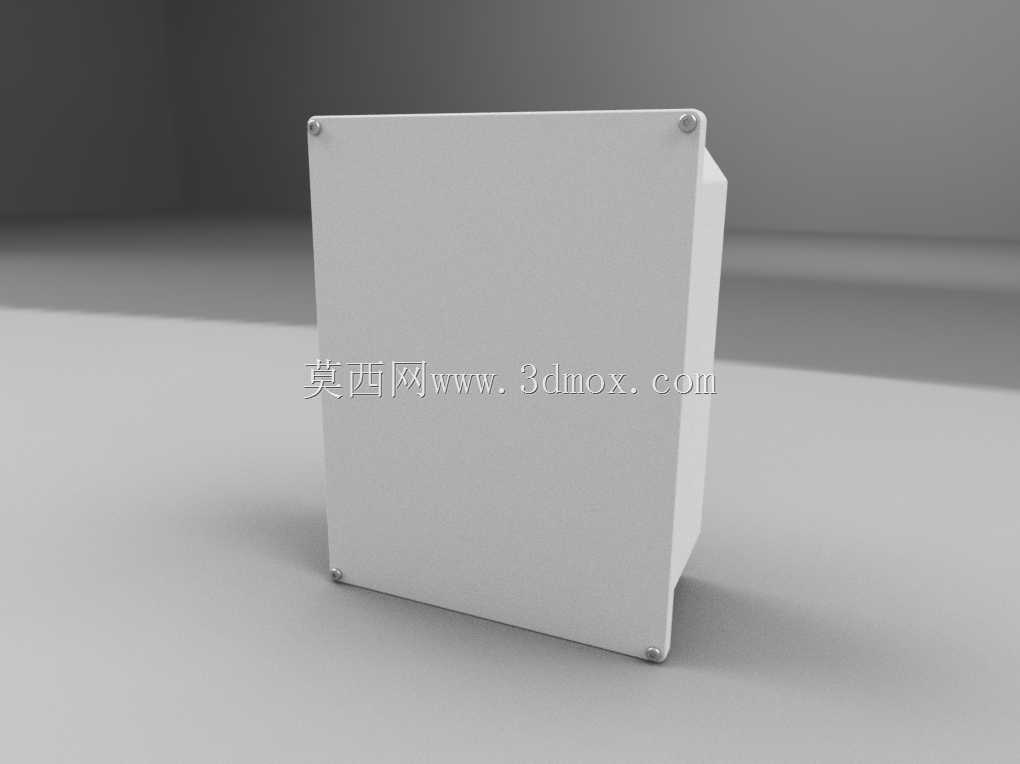

　　功率元件散出工作热量，避免密闭壳体内出现热量堆积导致元件工况异常。从结构设计来看，壳体采用敞口带法兰翻边的结构，法兰边上预留的均匀安装孔位，是用来配合密封胶条和端盖完成压合密封的，孔位的位置度公差控制在压铸工艺可稳定实现的范围内，装配时不需要额外扩孔修正就能和配套端盖的孔位对齐，法兰边的厚度做了局部加强，避免拧紧紧固件时法兰出现翘曲变形，导致密封胶条压缩不均出现渗漏缝隙。壳体内腔的几个小凸台是预留给内置电路板、元件模块的安装柱，不需要后期在壳体内壁额外打孔攻丝，直接用自攻螺丝就能完成内部元件的固定，减少二次加工对壳体防护层的破坏。壳体的边角都做了斜角过渡，没有尖锐的直角结构，一方面是压铸工艺里可以减少应力集中，

　　避免铸件冷却过程中在边角位置出现缩孔、裂纹缺陷，另一方面安装维护时也不会划伤操作人员，同时斜角过渡的结构在壳体堆叠运输时也能减少磕碰导致的边角变形。408×314×152.5毫米的外形尺寸，属于中等容积的防护壳体，内部可以容纳常规尺寸的工业控制板、接线端子排、小型电源模块这类元件，安装边界上，法兰边的外轮廓尺寸比内腔尺寸单边多出20毫米左右，安装时只需要在安装面板上开出和内腔尺寸匹配的过孔，用法兰边压在安装面的密封胶条上就能完成壁挂或者嵌装固定，不需要额外设计复杂的安装转接件。壳体表面做了灰色的防护涂层，除了基础的防氧化、耐腐蚀作用，灰色的哑光表面不会在户外强光下产生反光干扰，适合在工业现场、道路旁这类对光污染有要求的场景使用，

　　涂层的附着力也经过了常规的工业环境验证，不会因为长期紫外线照射出现短时间内起皮、脱落的问题。在实际选型适配时，需要注意壳体内置元件的总发热功率，结合铝合金壳体的散热面积核算工作温升，如果内置功率元件发热量较大，可以在壳体对应位置预留散热片安装位或者导热胶灌封空间，这款壳体的基础壁厚可以承受灌封胶的固化应力，不会出现变形问题。另外壳体的密封槽如果是和端盖配合使用，需要选用耐老化的硅橡胶密封胶条，压缩量控制在胶条直径的30%左右，就能长期稳定维持IP67的防护性能，不需要频繁更换密封件。很多做户外工业设备集成的工程师在选壳体时，往往会忽略安装孔位的受力强度，这款壳体的安装孔位置都做了局部加厚凸台，拧紧紧固件时的压力会分散到凸台和法兰边的加强筋上，不会因为长期受震动导致孔位开裂，适合在有一定振动的设备配套场景，比如工程机械配套的外置控制单元、户外管线上的监测终端这类存在持续微震的安装环境。
