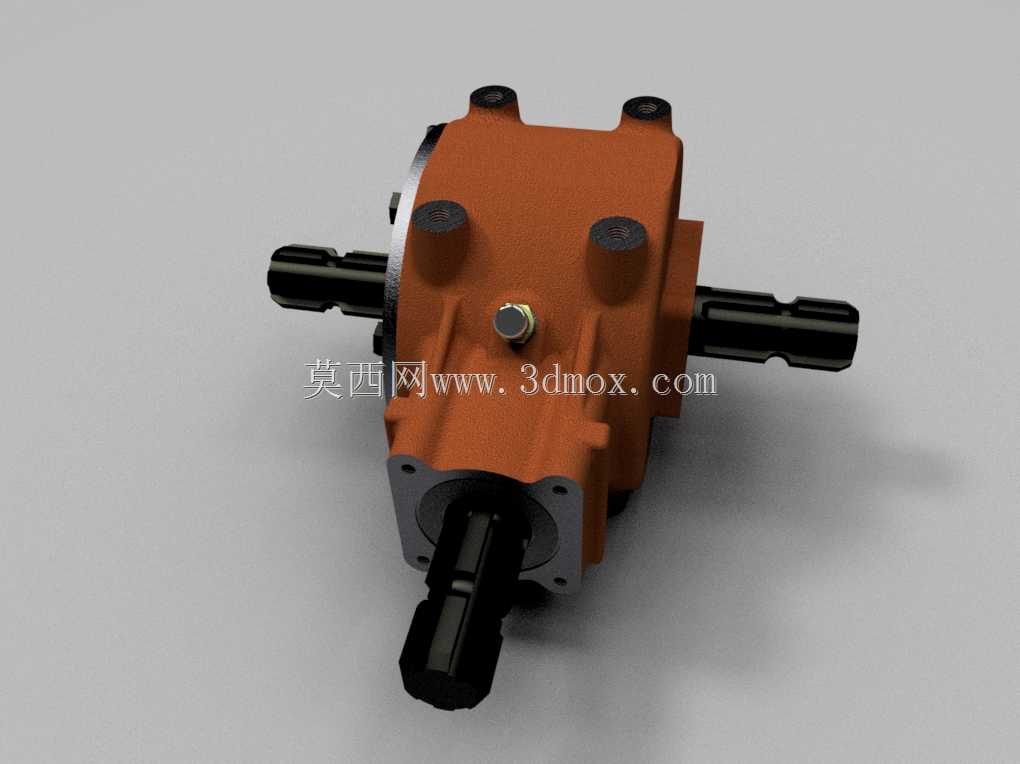

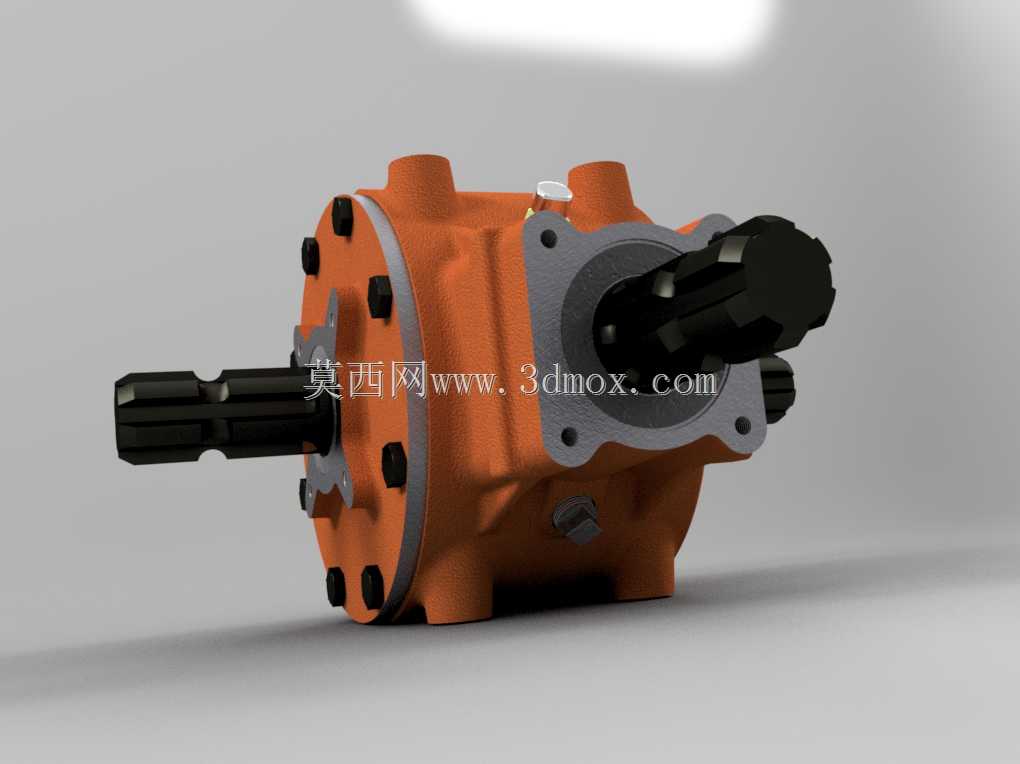

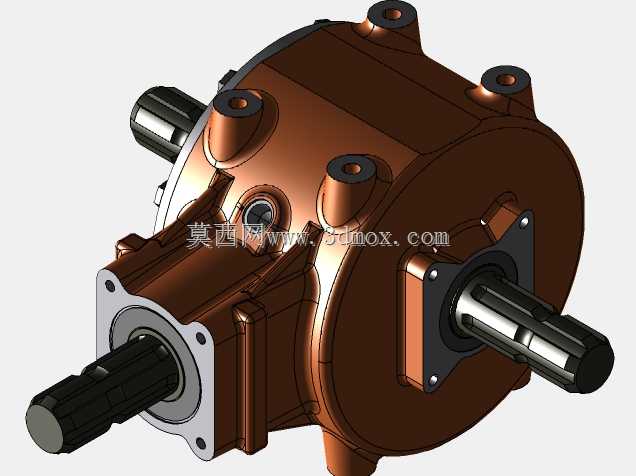

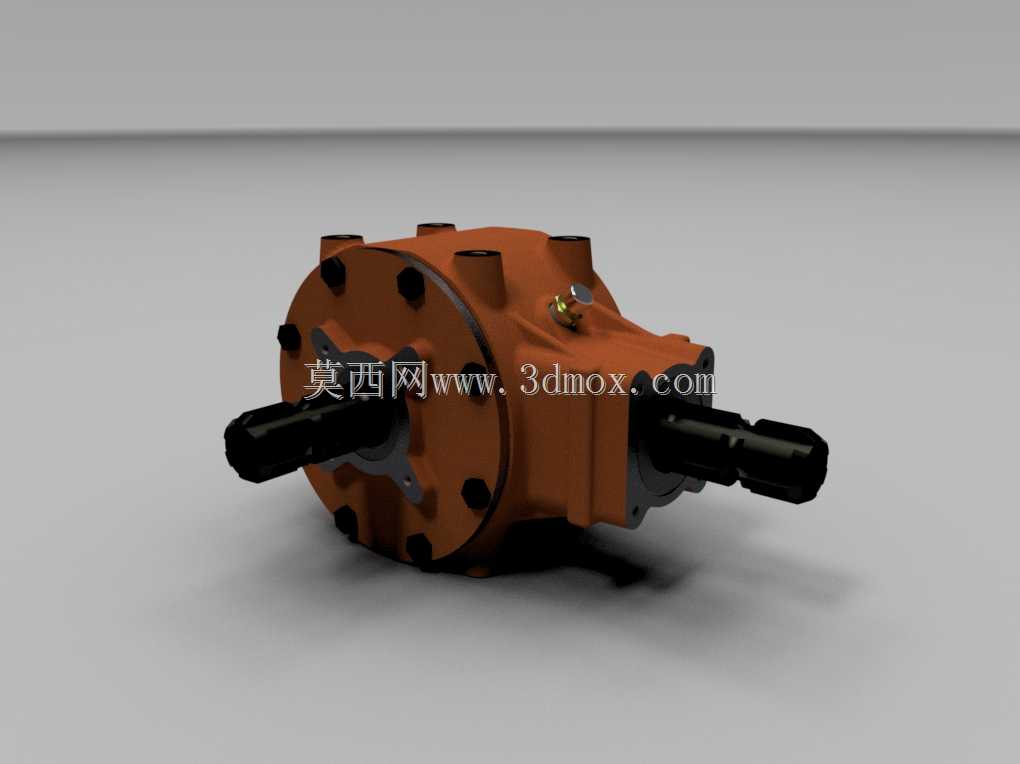

T-304A变型齿轮角工业传动箱

　　这款T-304A变型角传动齿轮箱，主要面向需要改变动力传输方向的工业传动场景，常见于农用作业机械、小型工程机械的动力分流布局中，可将输入轴的回转动力通过内部齿轮组换向90度后从输出轴传出，适配需要紧凑布置动力路径的设备安装空间。从结构设计来看，箱体采用分体式铸造成型，主体壳体为铸铁材质，表面做橙色防锈涂装，结合面通过一圈内六角螺栓实现密封紧固，保证内部齿轮润滑腔的密闭性，避免润滑油渗漏同时阻挡外界粉尘、泥水侵入啮合区域。输入与输出轴均采用花键轴结构，可直接与配套的传动法兰、联轴器或者带轮连接，轴伸部位的密封结构采用多层油封设计，能适应多粉尘、高湿度的户外作业环境，长时间运行也不会出现润滑脂泄漏问题。箱体底部设置有一体式安装支脚，

　　支脚位置预留了螺栓安装孔，安装时可直接通过螺栓将箱体固定在设备的安装基座上，不需要额外制作转接支架，能大幅缩短设备组装时的传动系统调试周期。内部齿轮组采用螺旋锥齿轮啮合结构，相比直齿锥齿轮，啮合重合度更高，传动过程中冲击更小、运行噪音更低，能承受更高的瞬时冲击载荷，适配非稳定工况下的动力传输需求，比如农用机械在田间作业遇到负载突变时，齿轮啮合面不会因为瞬时过载出现崩齿问题。在设计过程中，这款传动箱充分考虑了不同设备的安装边界限制，整体外形轮廓方正，没有突出的冗余结构，输入轴与输出轴的轴伸长度经过优化，既保证了连接部件的安装空间，又不会因为轴伸过长导致轴系刚性不足，在额定负载下轴端挠度控制在允许范围内，避免齿轮偏磨。

　　箱体侧面设置有油位观察螺塞与注油孔，日常维护时不需要拆解箱体，即可检查内部润滑油液位、补充润滑脂，降低后期运维的工作量。从实际应用场景来看，这类角传动箱除了农用机械之外，也可用于小型输送设备、园林机械的动力换向布局，当设备的动力源输出方向与工作部件的输入方向存在90度夹角时，不需要额外增加复杂的传动轮系，直接通过这款齿轮箱即可完成动力换向，大幅简化设备的整体传动结构，减少传动环节的功率损耗。在建模还原过程中，需要重点关注箱体结合面的螺栓孔位置度、输入输出轴的同轴度与垂直度公差，这些尺寸直接影响后期装配时的齿轮啮合间隙，若位置度偏差过大，会导致齿轮啮合异响、磨损加快，严重时甚至会出现卡滞问题。花键轴的齿形参数需要与配套连接件匹配，

　　建模时需保证花键的齿距、齿厚公差符合通用传动标准，确保互换性。箱体的壁厚设计经过载荷校核，在额定输出扭矩下，箱体的变形量控制在极小范围内，不会因为受力变形导致轴承位偏移，影响轴系的运转精度。两端的轴承安装位采用台阶孔设计，轴承装配后通过端盖压紧，可承受一定的轴向载荷，适配正反转切换频繁的工况，不会因为轴向窜动导致齿轮啮合位置偏移。
