可调式重型搭扣锁紧连接结构

　　做设备结构设计快十二年，这类带挂钩的肘节式搭扣我经手选型、改型的没有一百也有八十，最早在做物流周转箱盖锁紧、小型设备舱门快开结构的时候踩过不少选型坑，后来慢慢摸透了这类构件的设计逻辑和应用边界。这类搭扣最核心的应用场景，是需要频繁开合、且闭合后需要提供稳定预紧力的连接部位，比如工业设备的检修舱门、特种车辆的工具箱盖、物流周转的重型箱笼、环卫设备的料仓盖、甚至小型农用机械的覆盖件固定，相比螺栓紧固、锁具固定，它的优势是不需要额外工具，徒手就能完成开合操作，锁紧后能提供足够的拉紧力抵消设备运行中的振动松脱风险。

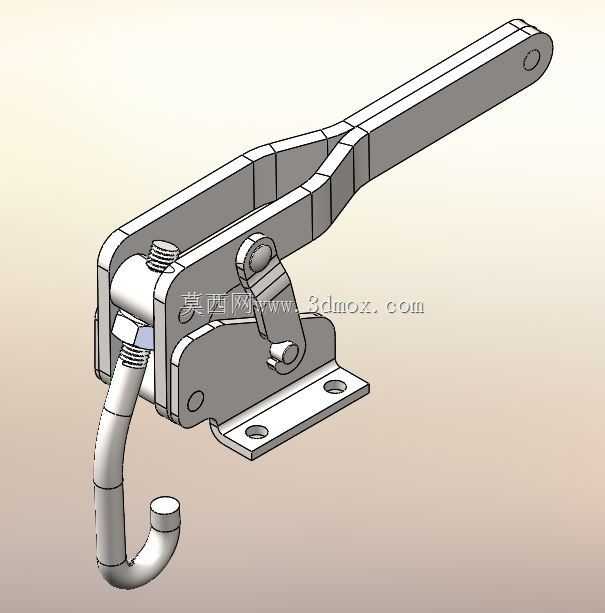

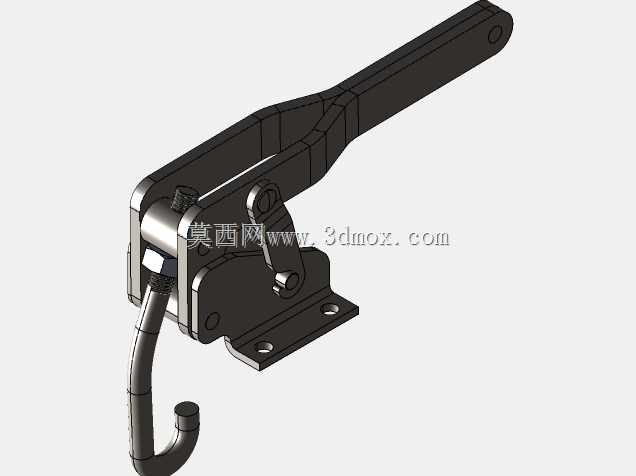

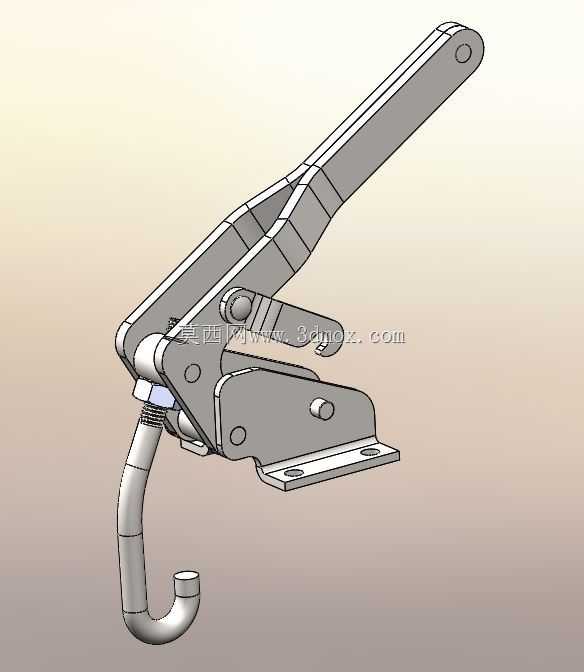

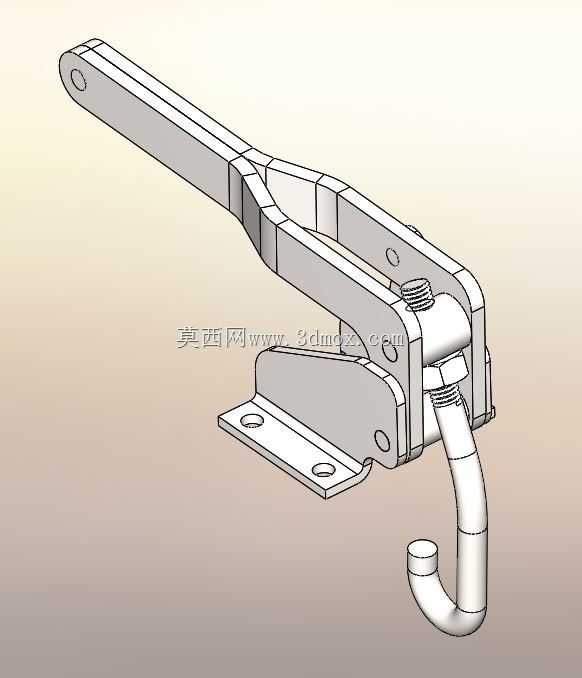

　　从功能特性上看，这款搭扣采用的是肘节过死点锁紧原理，当操作手柄扳动到闭合位置时，内部的连杆机构会越过力学死点，这时候哪怕挂钩端受到向外的拉力，整个机构也不会自行松脱，反而拉力越大锁止越紧，这也是这类搭扣能在振动工况下长期使用的核心原因。前端的挂钩做了圆弧弯勾结构，勾接端的圆弧过渡能避免挂接时刮伤配合件的表面，同时挂钩和主体连接的部位做了螺纹调节结构，实际安装的时候可以根据被连接件的压紧厚度、密封件的压缩量调整挂钩的有效长度，比如舱门带橡胶密封条的场景，新密封条压缩量在3-5mm，使用一段时间后密封条老化压缩量变小，就可以通过调整挂钩长度补偿预紧力，不需要更换整个搭扣。

　　设计思路上，这款搭扣的主体采用了折弯冲压成型的板件结构，没有复杂的铸造或机加工零件，所有的铰接点都采用了铆接销轴，销轴两端做了墩头处理，避免长期开合过程中销轴脱出，安装底座是带两个安装孔的平板结构，安装孔做了沉头设计，装配后螺丝头不会突出底座表面，避免刮蹭操作人员或者干涉其他部件。操作手柄做了加长的力臂设计，根据杠杆原理，更长的力臂能让操作人员用更小的力就达到足够的锁紧力，哪怕是戴劳保手套操作，也能轻松扳动到锁止位置，手柄的末端做了圆弧收边，没有尖锐的冲切毛刺，符合工业设计的安全要求。

　　从安装边界来看，这类搭扣的安装需要预留足够的操作空间，首先是底座的安装平面需要保持平整，两个安装孔的孔距公差建议控制在±0.2mm以内，避免装配后搭扣主体出现歪斜影响锁紧顺畅度。挂钩配合的挂座需要和底座安装面保持平行，挂接的中心轴线需要和搭扣的拉紧方向保持同轴，偏差过大的话会导致挂钩受力偏载，长期使用会出现挂钩变形、铰接点异常磨损的问题。开合方向上需要预留至少手柄长度1.2倍的操作空间，避免手柄扳动的时候和周边结构出现干涉，比如如果是安装在有内凹结构的舱门上，需要提前核算手柄扳动到最大开启角度时的外轮廓轨迹，避免出现卡滞。

　　实际选型应用的时候，首先要核算需要的锁紧力，比如带密封要求的舱门，要根据密封条的线压要求计算总压紧力，再选择对应承载等级的搭扣，不能只看外形尺寸选件，我早年做一款户外设备舱门的时候，曾经选了承载偏小的搭扣，结果户外风载加上设备运行振动，用了不到三个月搭扣就出现变形松脱，后来换了同结构但板厚更厚、销轴直径更大的型号才解决问题。另外这类搭扣如果用在户外或者腐蚀环境，需要注意表面处理的选型，普通冷轧钢镀锌的适合室内干燥环境，户外或者有酸碱腐蚀的场景要选304不锈钢材质的版本，避免长期使用出现锈蚀导致开合卡滞。还有个容易忽略的细节，搭扣闭合后最好在手柄和底座之间加设保险孔，需要长期锁止的场景可以穿入保险销或者小型挂锁，避免误触手柄导致搭扣意外开启，在有安全要求的设备上这个结构是必须考虑的。

　　建模的时候要注意，这类铰接构件的运动仿真一定要做全行程的干涉检查，尤其是手柄扳动过程中，连杆和主体板、挂钩和底座之间的间隙要控制在0.5mm以上，避免加工公差累积导致运动卡滞，铰接孔和销轴的配合间隙建议取0.1-0.15mm，间隙太小容易因为零件变形出现卡滞，间隙太大则会导致锁紧后旷量过大，出现异响或者松脱风险。挂钩的螺纹调节部位要预留足够的调节行程，一般建议调节行程不小于10mm，方便现场安装的时候调整预紧力，不需要额外配磨垫片。
