可倾式油桶转运卸料手推车结构

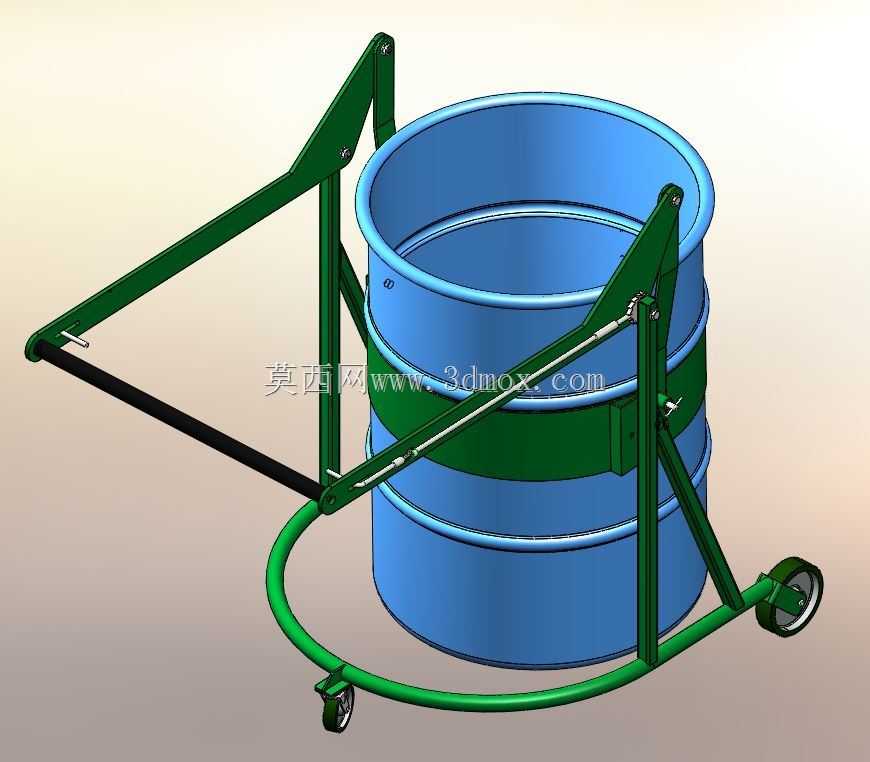

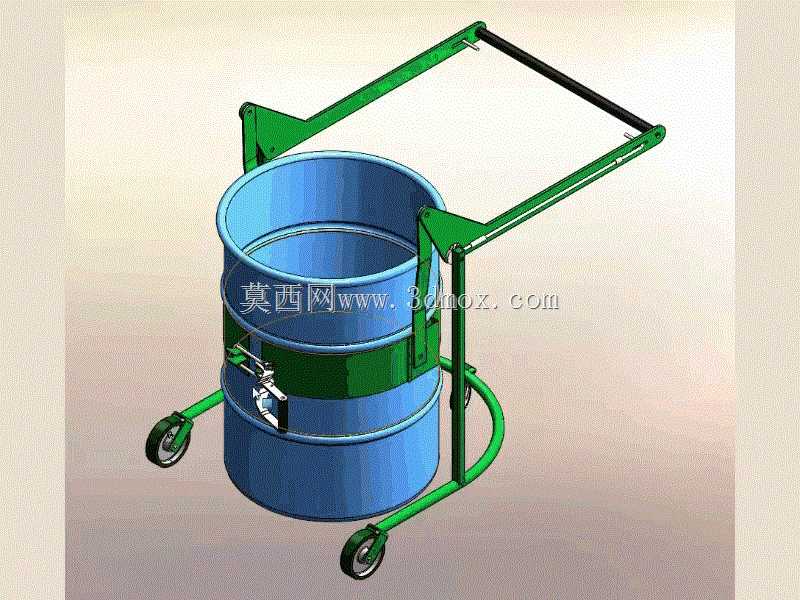

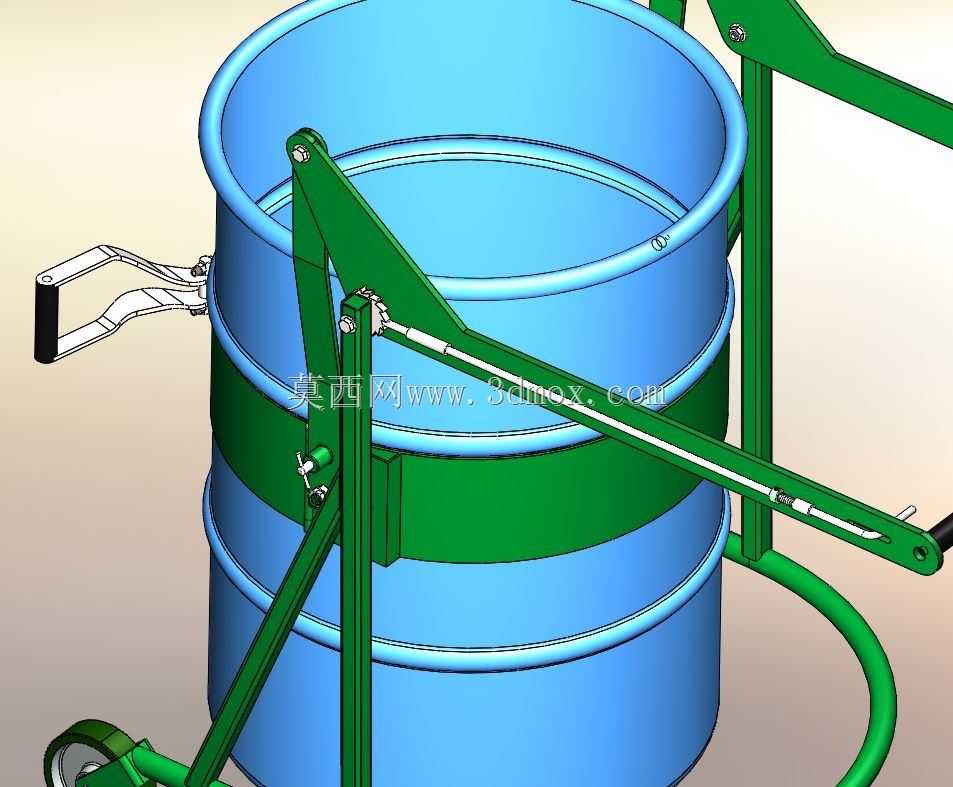

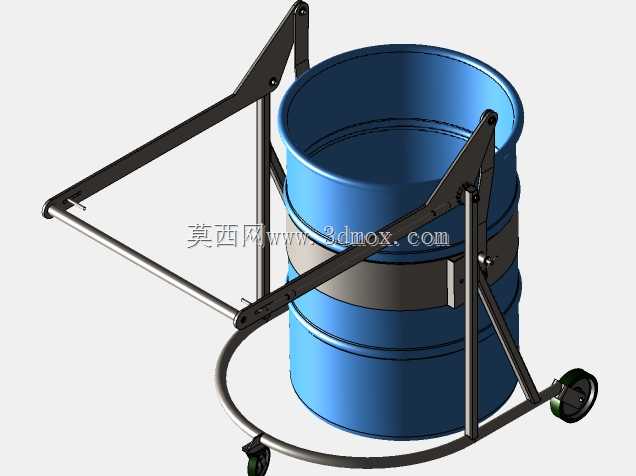

　　这款手推式油桶转运装置，主要面向生产车间、仓储区域内的标准圆柱型工业桶类物料的短距离转运与定点卸料作业场景，适配常规200L标准钢制、塑料工业桶的使用需求，解决传统人工搬抬油桶劳动强度大、转运过程易倾洒、定点卸料对位困难的实际作业痛点。从结构设计逻辑来看，整体采用框架式焊接结构作为承载主体，绿色涂装的金属弯管框架兼顾结构强度与轻量化需求，底部的弧形托圈直接承接油桶底部的径向载荷，桶身中部设置的快锁式抱箍机构可适配不同桶径的工业桶，抱箍上配套的扳扣式锁紧结构无需额外工具即可完成桶身的固定与释放，单人操作即可在数秒内完成油桶的装夹固定，避免转运过程中桶身出现滑移、倾覆的风险。装置的推行扶手采用向后上方延伸的弯折结构，

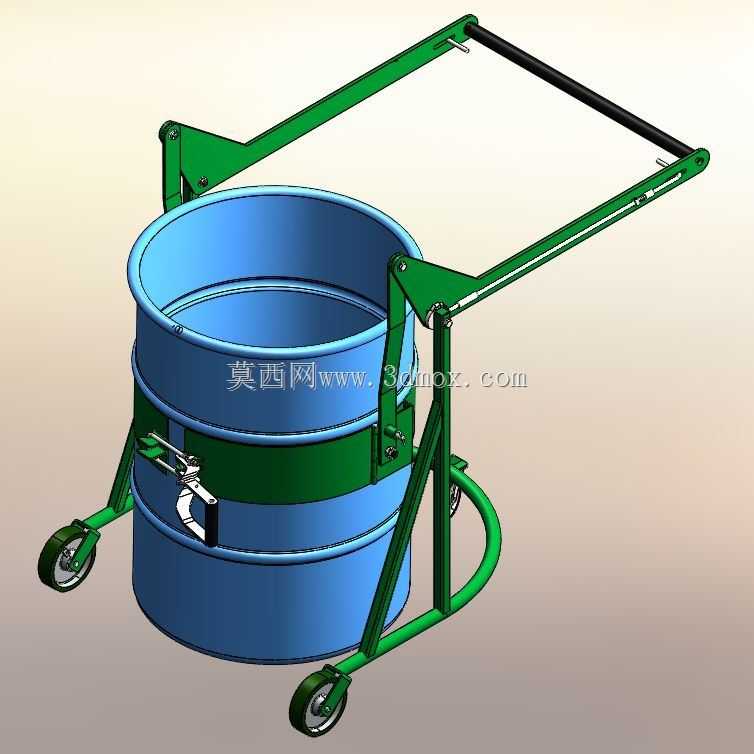

　　扶手末端设置黑色防滑握持套，操作人员推行时的施力角度符合人体工程学要求，长距离转运时可有效降低手腕与腰部的负荷，扶手与主框架之间采用三角加强筋焊接连接，可承受推行、卸料过程中的侧向与纵向冲击力，避免扶手连接处出现焊缝开裂的问题。行走机构采用三个万向脚轮的布局形式，其中两个脚轮布置在装置前端靠近桶底的位置，第三个脚轮布置在框架尾部靠近操作人员的一侧，这种三轮布局相比传统四轮结构具备更小的转弯半径，在狭窄的车间通道、货架间隙之间可灵活转向，脚轮采用橡胶轮面搭配金属轮毂的结构，轮面的橡胶材质可在车间环氧地坪、水泥地面上行走时降低震动与噪音，同时避免刮伤地面涂层，每个脚轮的轮架均采用加厚钢板冲压成型，轮轴位置设置润滑脂加注口，

　　长期使用时可定期加注润滑脂降低转动阻力。在卸料功能的设计上，主框架与桶身承载机构之间设置了铰接转轴，当装置推行至卸料点位后，操作人员可下压扶手尾部，借助杠杆原理将桶身向前倾斜，配合桶身抱箍的固定作用，可精准控制桶身的倾斜角度，实现桶内物料的可控倾倒，无需人工搬抬油桶即可完成卸料作业，铰接位置设置了限位挡块，可限制桶身的最大倾斜角度，避免过度倾斜导致物料一次性倾洒。从安装边界与尺寸适配来看，装置整体宽度控制在750mm以内，可适配多数车间内0.8m宽度的人行通道通行需求，空载状态下整体高度不超过1.2m，推行过程中不会遮挡操作人员的前方视线，可清晰观察前方通道的障碍物与人员情况，

　　装夹标准200L油桶后的整体重心位于三个脚轮的支撑三角形范围内，即使在3度以内的倾斜地面上停放也不会出现侧翻风险。框架的管材选型经过载荷校核，主承载弯管采用壁厚2.5mm的无缝钢管弯折成型，焊接位置均采用满焊工艺并做焊后打磨处理，去除焊渣与尖锐边角，避免操作人员使用过程中被毛刺划伤，表面涂装采用喷塑工艺，相比普通喷漆具备更好的耐磕碰、耐腐蚀性能，可适应车间内存在少量油污、弱腐蚀介质的使用环境。在实际使用过程中，该装置可覆盖原料仓库到生产工位的物料转运、生产工位之间的半成品桶装物料转移、废料桶的收集转运等多个作业场景，相比叉车转运油桶的方式，该装置无需特种设备操作资质，普通车间操作人员经过简单讲解即可熟练使用，且设备采购与维护成本远低于叉车类重型转运设备，适合中小批量、多频次的桶类物料转运作业需求。抱箍机构的调节范围覆盖直径560mm到620mm的圆柱型桶体，除了标准工业油桶外，也可适配部分同尺寸范围的化工桶、原料桶的转运需求，铰接转轴的位置经过重心匹配设计，桶身倾斜过程中操作人员仅需施加很小的下压力即可控制倾斜速度，卸料完成后松开扶手，桶身可在自身重力作用下自动回正到竖直状态，降低操作的复杂度。
