起重吊装用夹紧钳口吊具结构

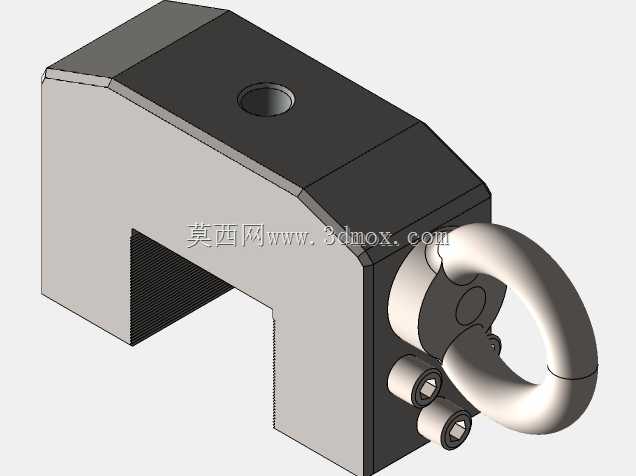

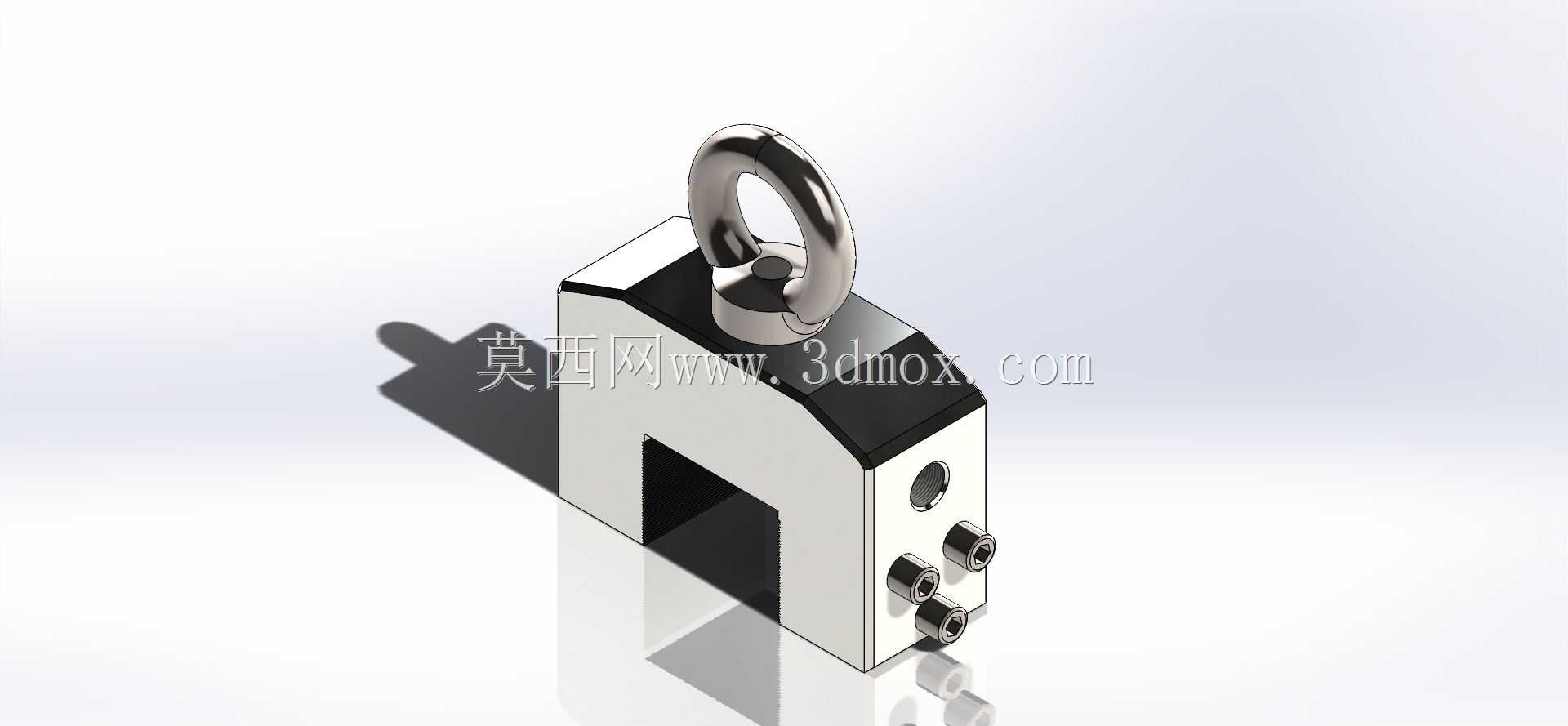

　　在车间重型工件转运、钢材下料区型材吊装、机加工工序间工件转序这类场景里，经常会遇到需要同时完成工件起吊与侧向夹紧固定的需求，普通的吊钩只能完成垂直起吊的受力传递，无法对工件施加侧向夹持力，遇到需要垂直起吊同时限制工件水平窜动、或者需要夹持工件侧边完成吊装的工况，就需要配套专用的夹紧式吊具。这款钳口式起重夹爪，就是针对这类工况设计的一体式吊具结构，顶部集成标准吊环结构，可直接与起重设备的吊钩、卸扣完成连接，不需要额外加工过渡连接结构，适配车间内绝大多数桥式起重机、悬臂吊、电动葫芦的吊装接口。

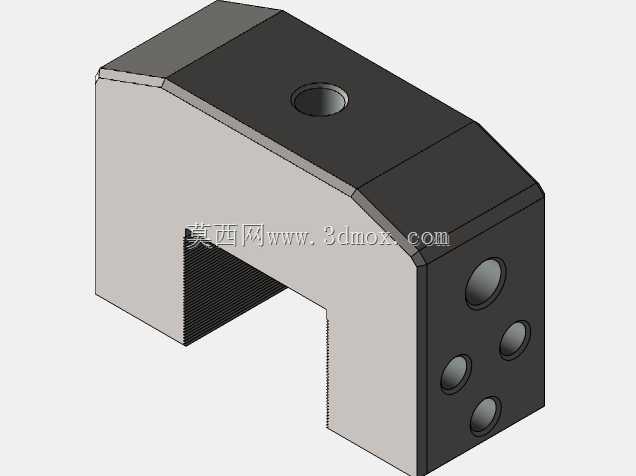

　　从结构设计逻辑来看，整个夹爪采用分体式组合结构，主体承载部分为块式箱型结构，相比焊接式框架结构，块式结构的整体刚性更好，在承受偏载载荷时不会出现框架变形导致的夹持力失效问题。钳口部分采用开口式U型槽设计，开口尺寸可根据待夹持工件的厚度进行适配调整，槽口的两个夹持面做了平面度处理，保证与工件表面的接触面积足够，避免点接触导致的工件表面压伤，同时也能提升夹持摩擦力，防止吊装过程中工件滑落。夹持力的施加依靠侧面布置的紧定螺钉结构，三个紧定螺钉沿钳口竖直方向等距排布，拧紧时可对伸入钳口的工件侧面施加均匀的顶紧力，相比单螺钉顶紧的结构，多点顶紧可以避免工件受单点力出现倾斜，保证吊装过程中工件始终保持水平状态，不会出现偏斜晃荡的情况。

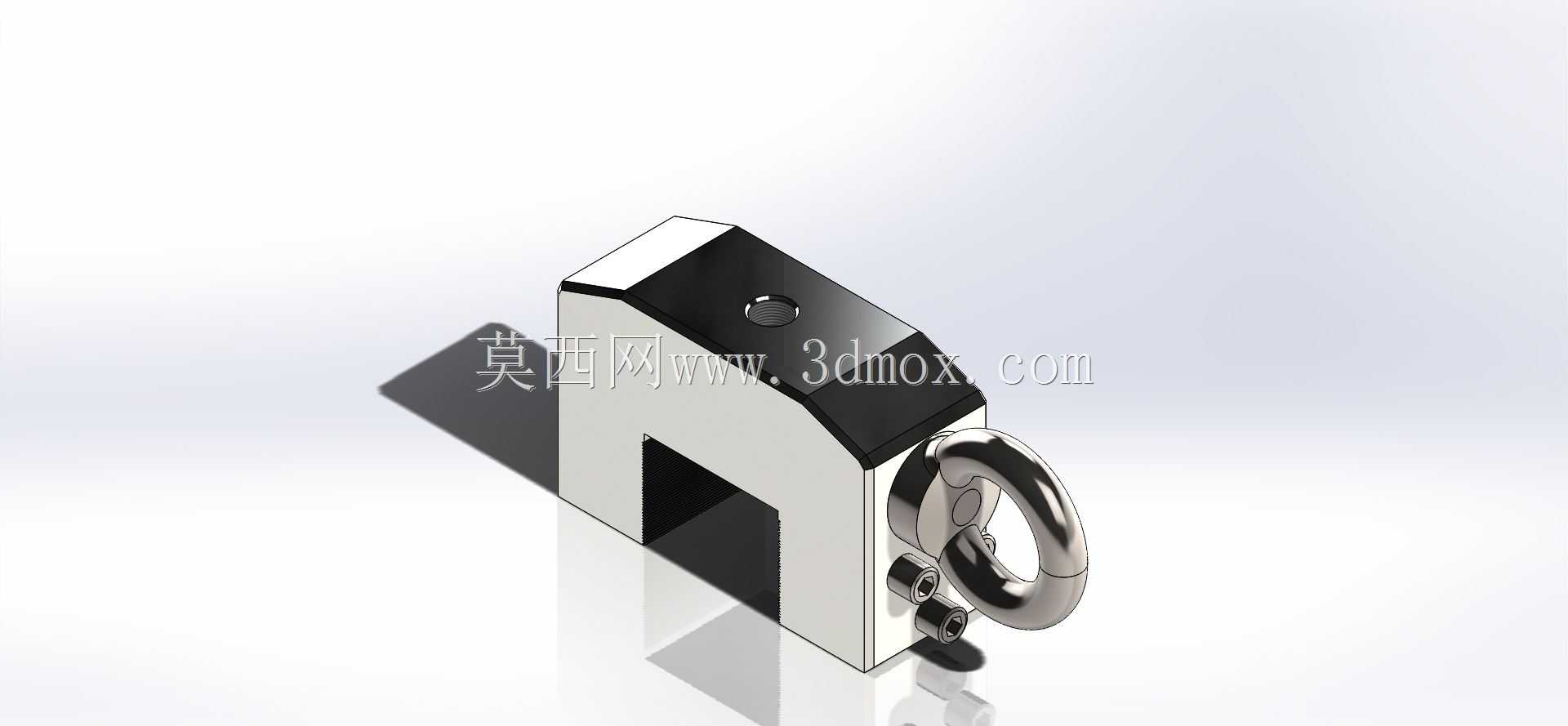

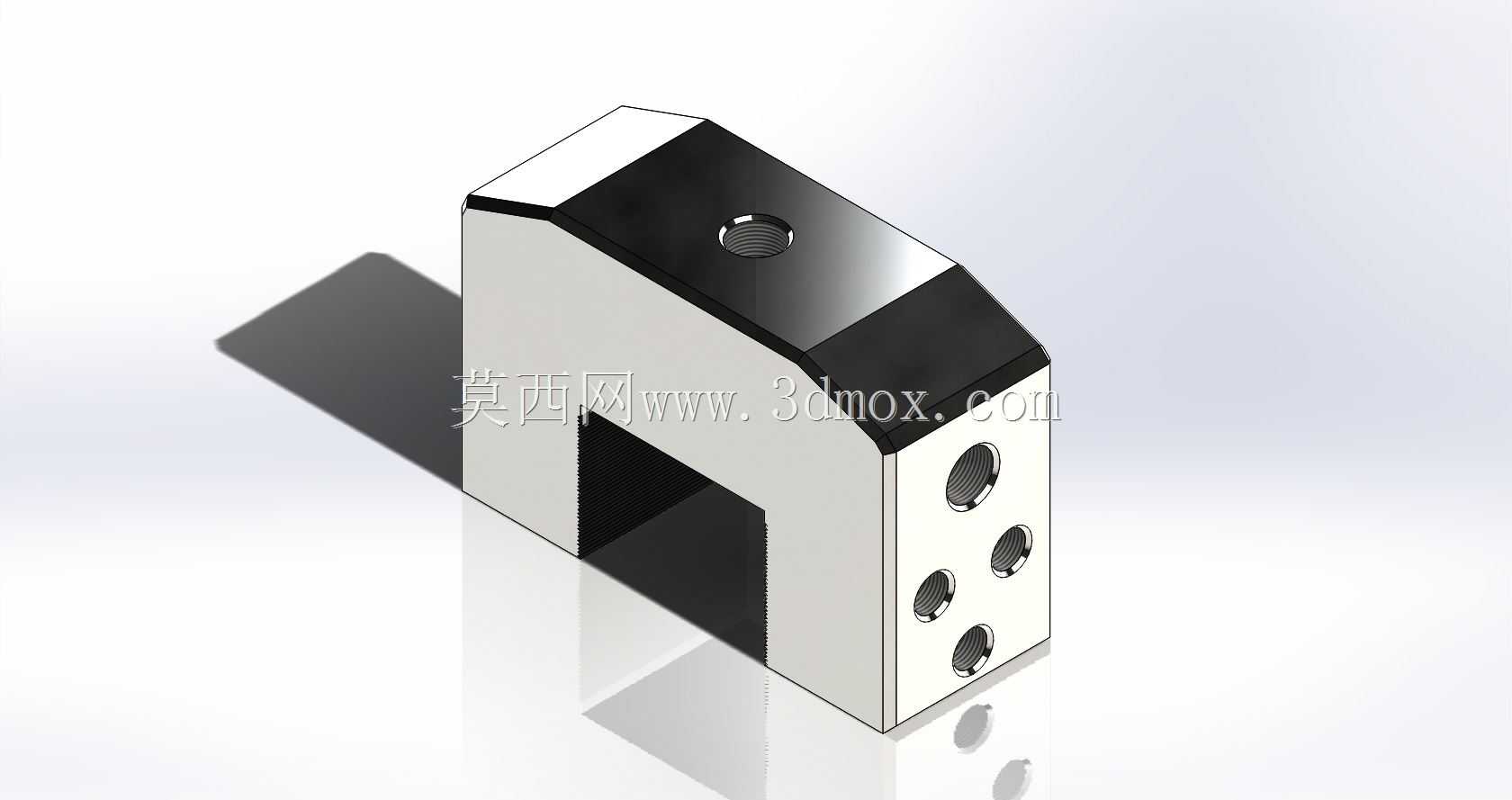

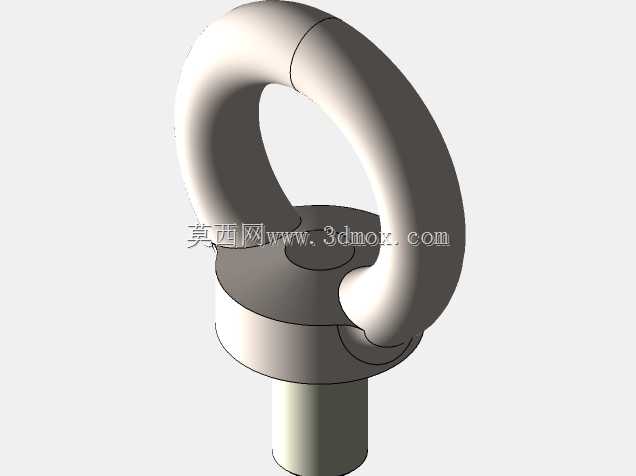

　　顶部的吊环采用旋转式连接结构，与主体块之间通过销轴连接，吊环可绕销轴轴线自由转动，在起吊过程中可以自动适配起吊拉力的方向，避免吊环与主体连接位置出现附加弯矩，提升长期交变载荷下的结构疲劳寿命。主体结构上的所有螺纹孔均采用通孔后装钢丝螺套的设计，因为这类吊具在车间使用过程中经常会出现磕碰、螺纹磨损的情况，加装钢丝螺套后，即使螺纹出现磨损，只需要更换钢丝螺套即可，不需要整体报废主体结构，大幅降低后期维护成本。

　　从安装边界来看，整个夹爪的主体外形为规整矩形块，没有外凸的不规则结构，在吊装窄空间内的工件时，不会与周边设备、工装发生干涉，钳口的开口深度做了加长设计，可适配一定厚度范围内的板材、型材、方钢类工件，不需要针对不同厚度的工件频繁更换吊具。在实际使用过程中，只需要将钳口卡入待吊装工件的侧边，依次拧紧侧面的三个紧定螺钉，确认顶紧到位后即可起吊，起吊前需要检查钳口与工件的贴合面是否完全接触，紧定螺钉是否顶实在工件表面，避免虚顶导致的吊装风险。

　　这类夹爪相比传统的钢丝绳捆绑吊装，作业效率更高，不需要工人反复穿绕钢丝绳、布置吊点，只需要卡入工件拧紧螺钉即可完成吊装准备，同时对工件表面的损伤更小，不会出现钢丝绳勒伤工件表面的情况，尤其适合表面质量要求较高的机加工件、成品型材的吊装转运。在结构强度校核层面，主体块的承载截面做了加厚处理，吊环与主体的连接销轴采用剪切强度更高的合金钢材，所有受力位置均做了圆角过渡处理，避免应力集中导致的结构断裂，紧定螺钉的端部做了平头处理，不会在顶紧过程中在工件表面压出凹痕，适配精加工工件的吊装需求。

　　在不同工况适配性上，这款夹爪可以通过更换不同长度的紧定螺钉，调整钳口的有效夹持范围，针对大厚度工件可以更换更长的紧定螺钉，针对薄型板材可以在钳口内侧加装防滑垫片，提升夹持摩擦力，不需要改动主体结构即可完成多场景适配。日常维护也相对简单，只需要定期检查吊环销轴的磨损情况、紧定螺钉的螺纹完好度，在连接转动位置定期涂抹润滑脂即可，不需要复杂的拆解维护，适合车间现场的粗放使用环境。
