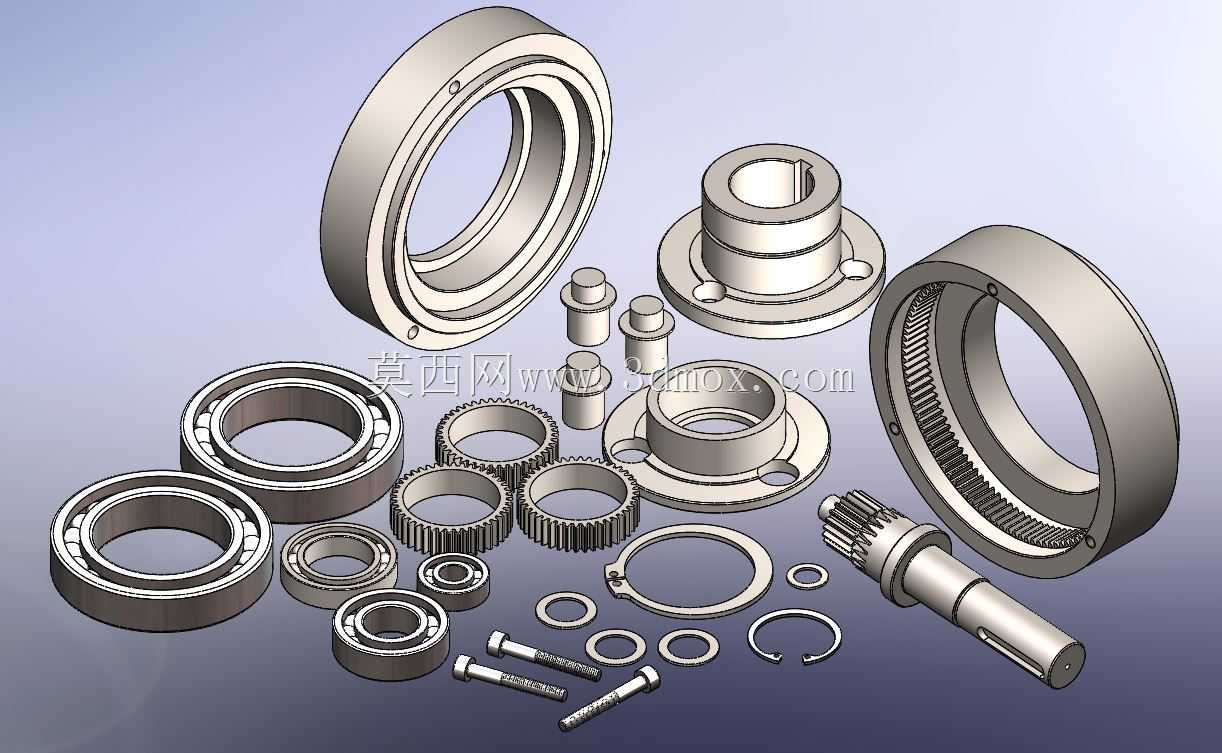

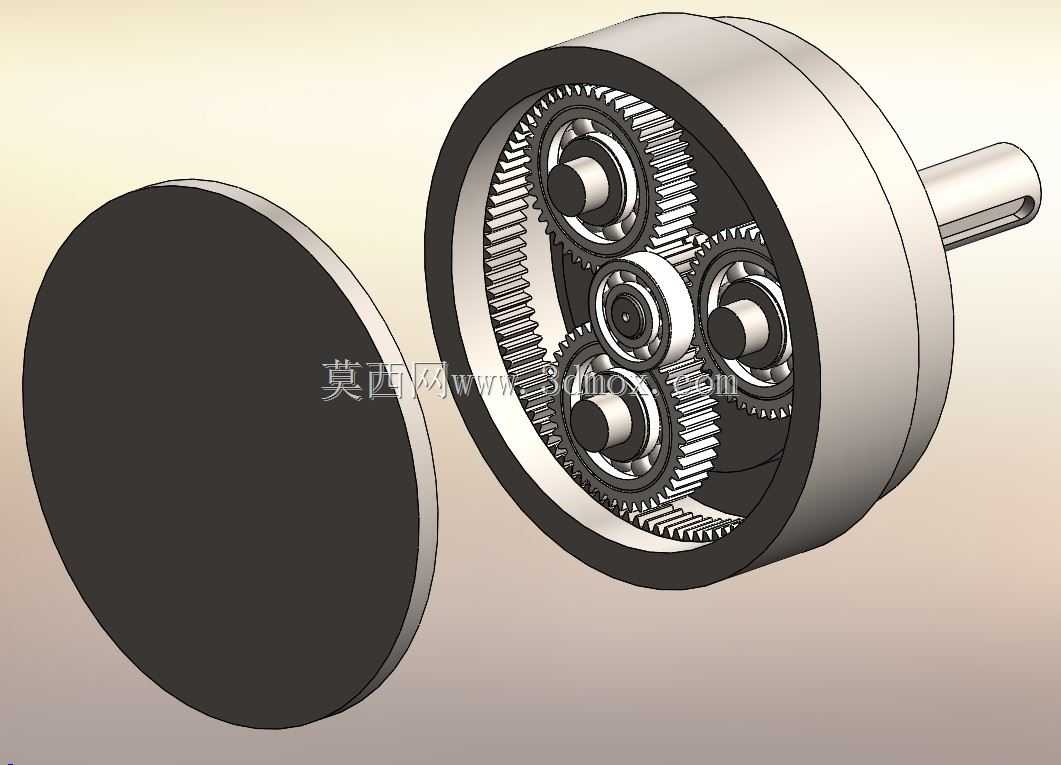

行星齿轮传动系统全套结构组件

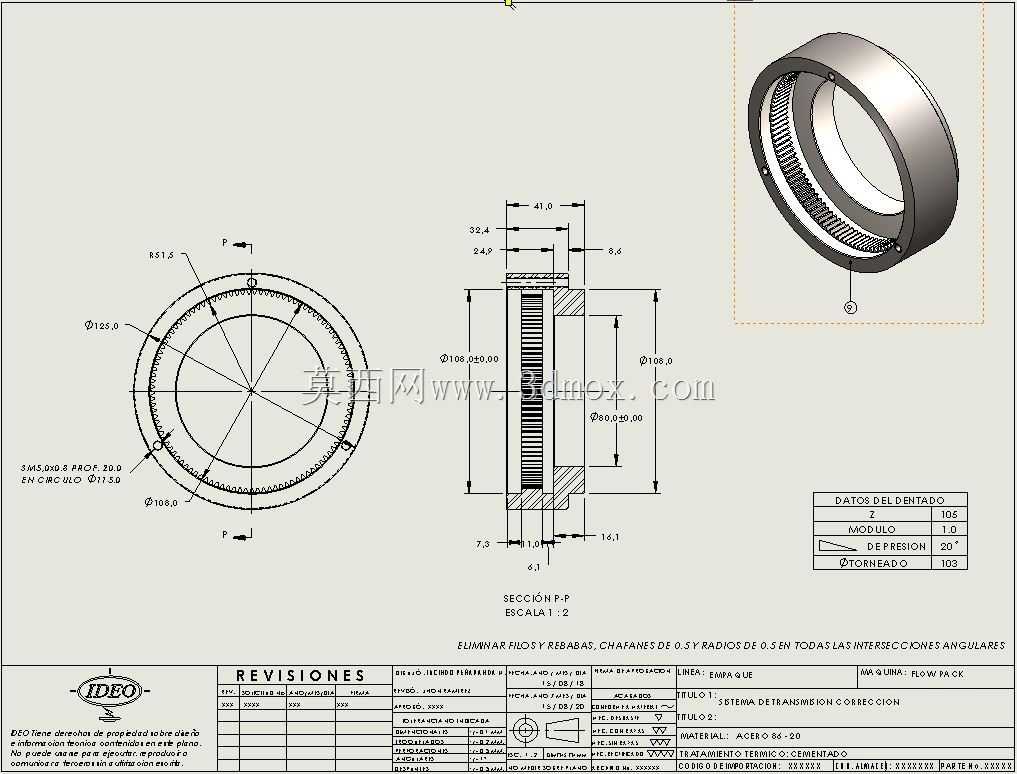

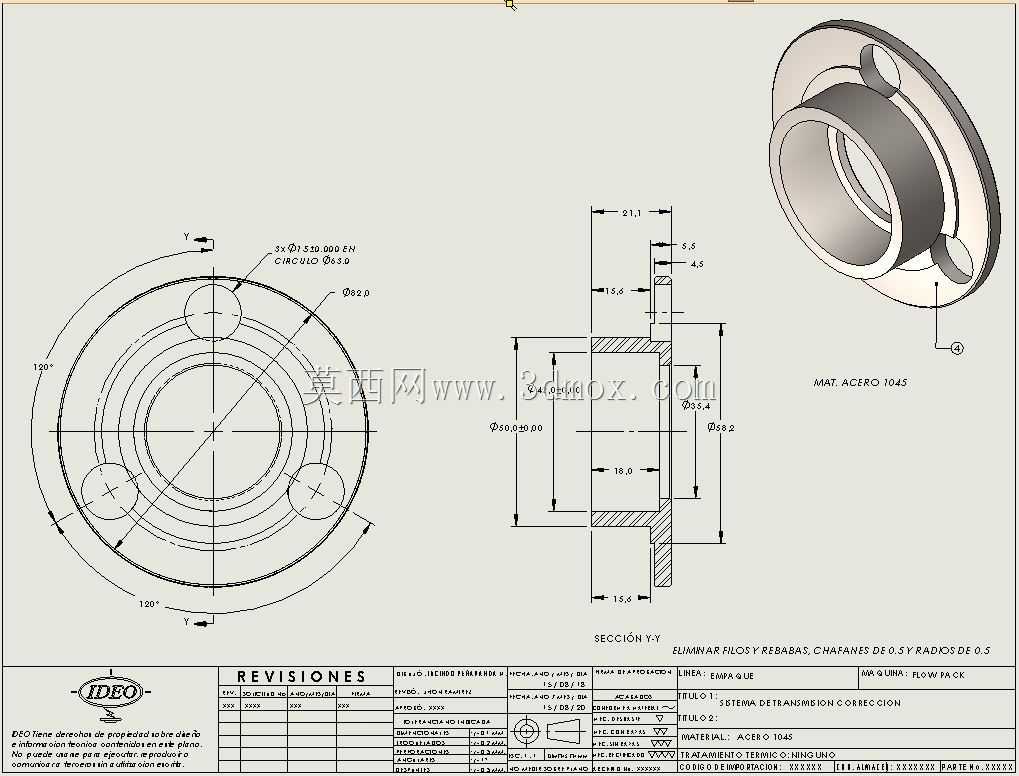

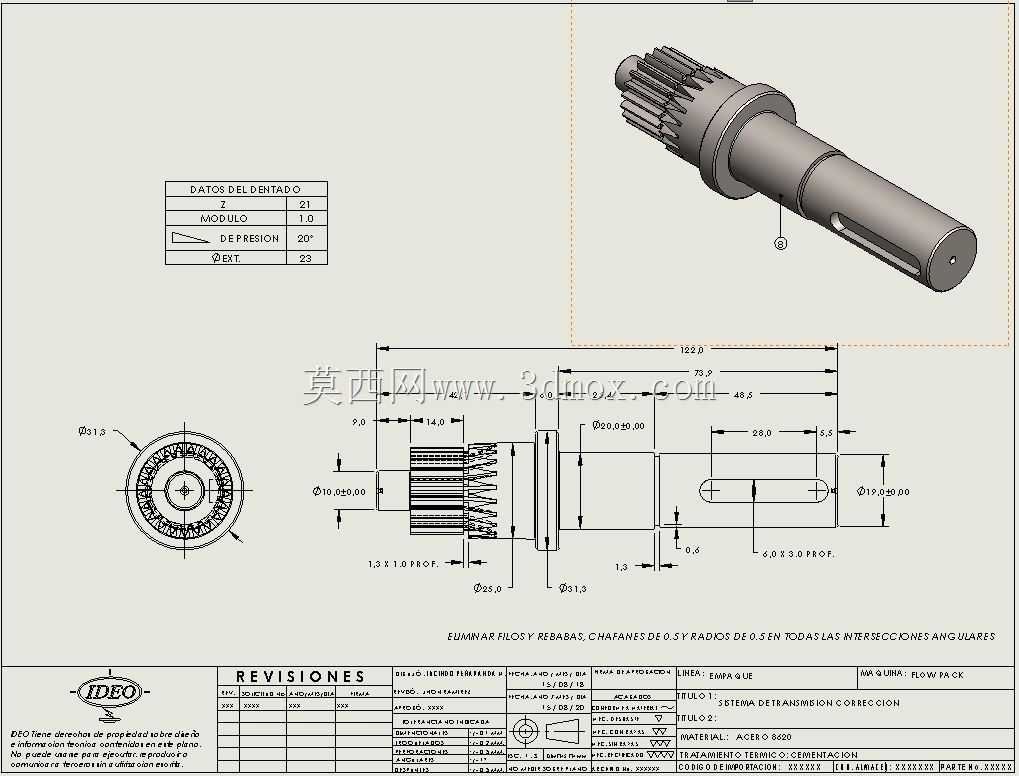

　　这套行星传动组件的建模过程，最先敲定的是内齿圈的安装基准——作为整套轮系的固定承载件，其外圆与安装壳体的配合公差选H7/js6，端面设计有均布的定位销孔，装配时无需额外调整同轴度，能直接压入设备壳体的预留腔室，腔室深度只要比内齿圈轴向厚度多出2mm的密封预留量即可，不会和周边的油路、走线结构产生干涉。太阳轮的输入轴端做了标准键槽结构，和驱动端的连接采用过渡配合，键槽的位置避开了轴肩的应力集中区，哪怕是频繁正反转的工况，也不会出现键槽崩裂的问题。行星轮的设计没有采用一体化的行星架结构，而是给每个行星轮配置了独立的滚针轴承内圈，行星轮和内齿圈、太阳轮的啮合侧隙控制在0.08-0.12mm之间，既可以补偿加工带来的齿形误差，

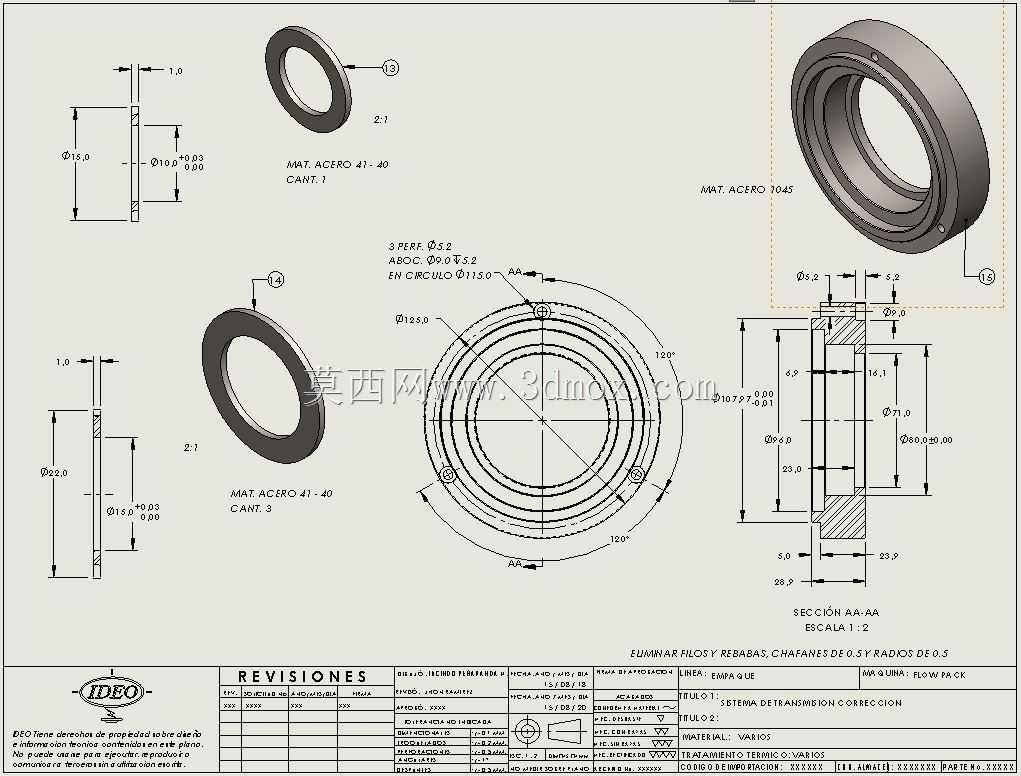

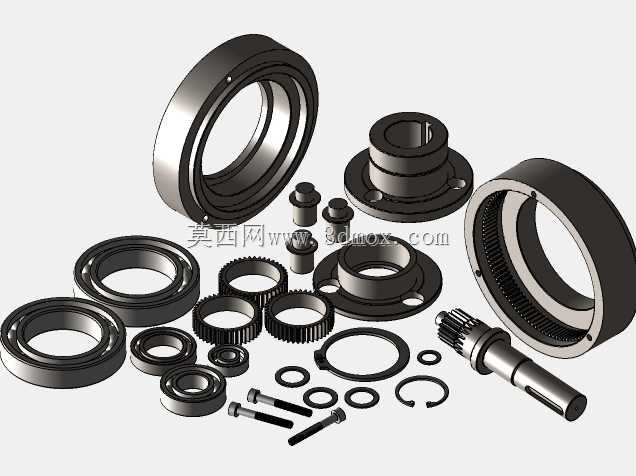

　　也能在高温运行时预留热膨胀空间，避免轮齿卡滞。配套的深沟球轴承分别布置在输入轴、输出端的支撑位置，轴承的选型完全匹配轴径的尺寸，内圈和轴的配合选k6公差，外圈和安装座的配合选H7公差，装配时通过轴用、孔用弹性挡圈实现轴向定位，不需要额外加工复杂的锁紧螺纹结构，拆装维护时只用卡簧钳就能完成轴承的更换。所有紧固件都采用内六角圆柱头螺钉，螺钉的长度刚好贯穿被连接件的两层结构，露出2-3个螺距的螺纹长度，既保证连接强度，也不会因为螺钉过长剐蹭到内部的转动部件。整套轮系的传动比可以通过更换不同齿数的行星轮、太阳轮实现调整，不需要改动外部的安装接口，适配不同转速、扭矩输出需求的设备。在建模时所有零件的配合面都做了倒角处理，

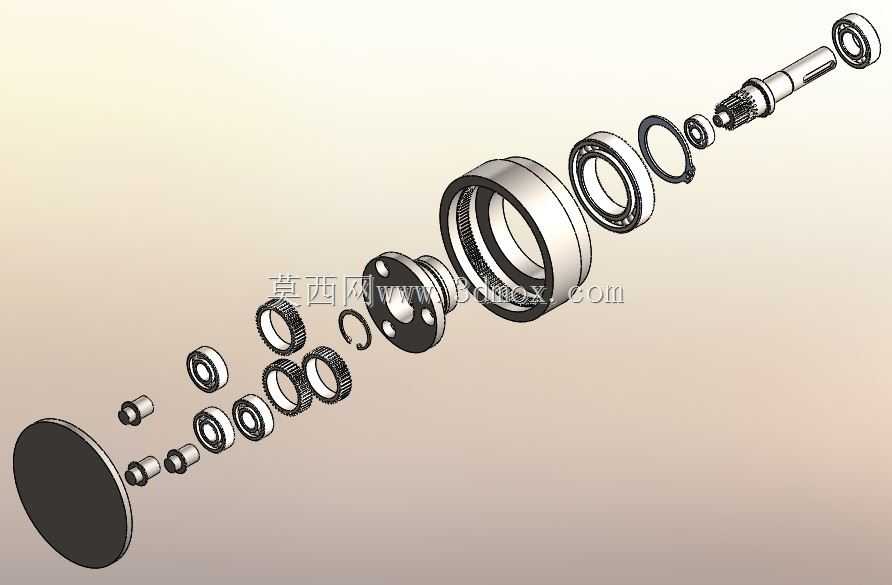

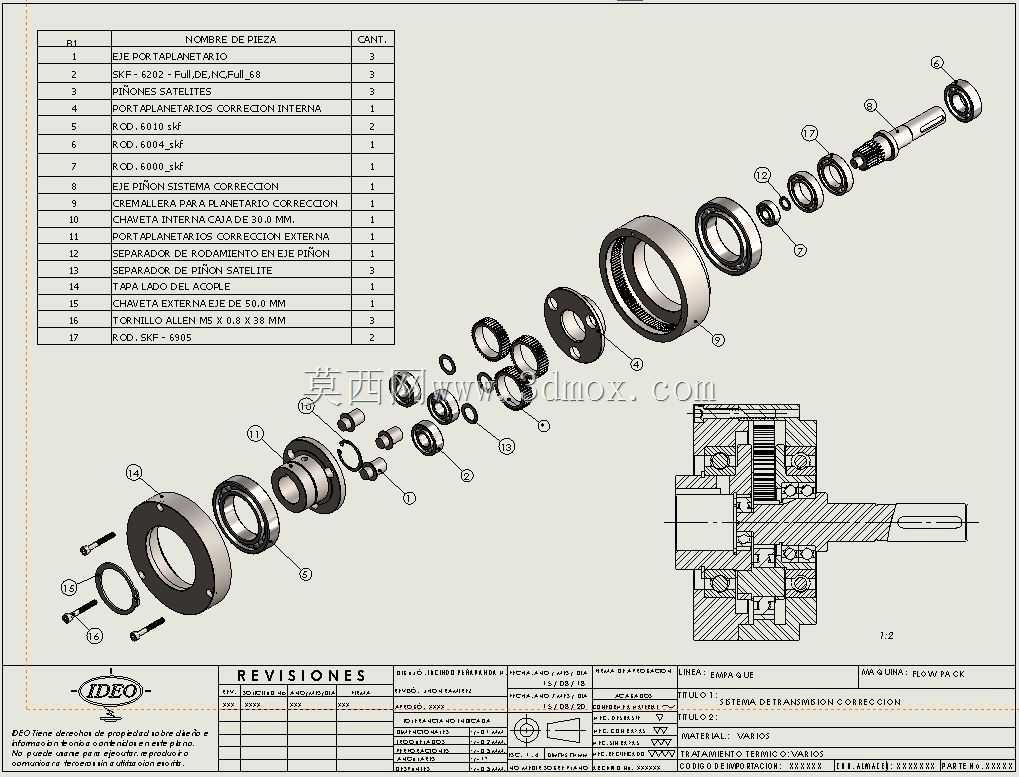

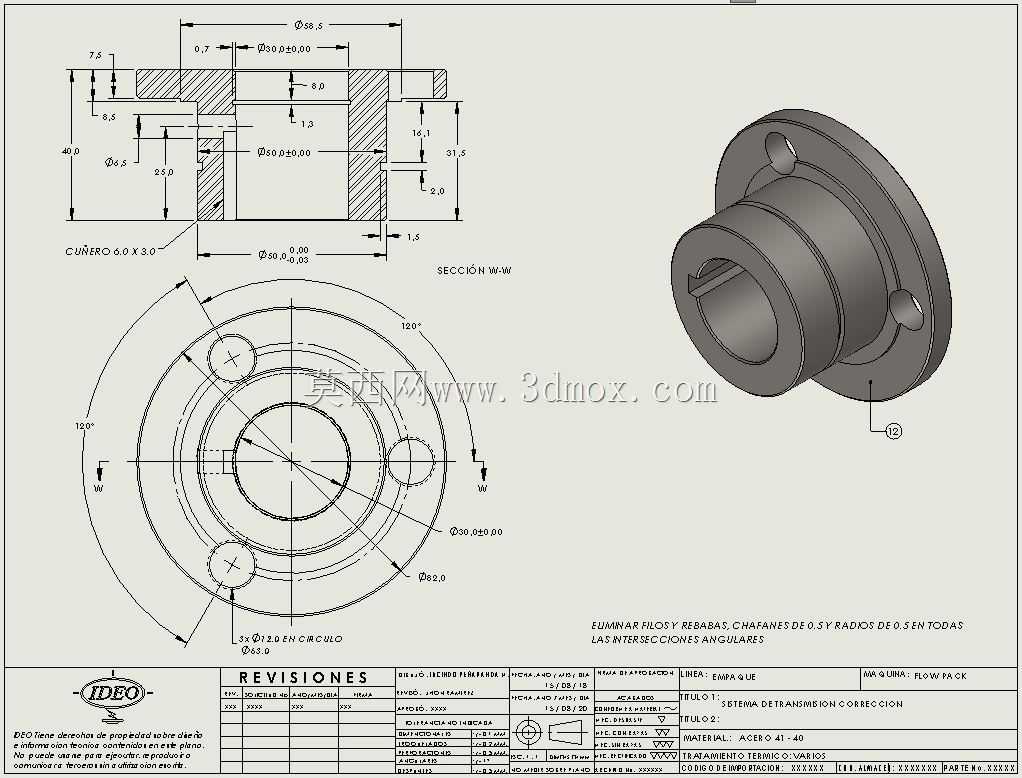

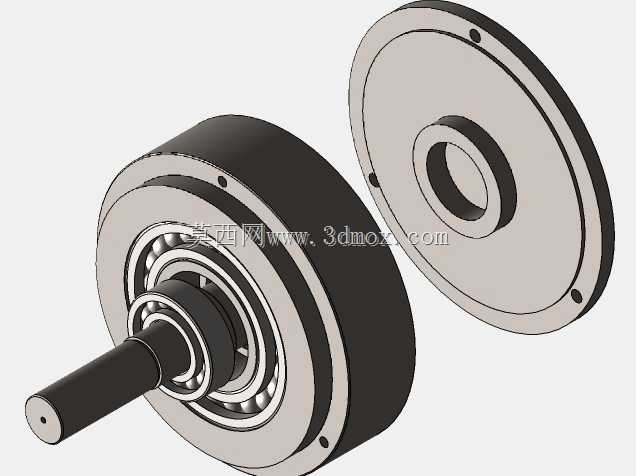

　　锐边倒钝的尺寸统一为C0.5，既避免装配时划伤操作人员，也能减少应力集中带来的零件开裂风险。输出端的轴伸做了平键连接结构，和负载端的连接可以采用联轴器直连，也可以通过齿轮副做二级传动，轴伸的长度预留了安装密封件的位置，适配骨架油封的安装尺寸，能有效防止润滑油泄漏，同时阻挡外部的粉尘、碎屑进入轮系内部。这套行星传动结构可以用在中小功率的输送设备驱动端、机床的进给机构、自动化生产线的分度转台驱动位置，相比定轴轮系的传动结构，同等传动比下体积能缩小40%左右，承载能力却能提升60%，因为功率是通过多个行星轮分流传递的，每个齿轮承受的载荷更小，运行的平稳性也更好。建模过程中对每个零件的安装顺序做了适配验证，装配时可以先把轴承、

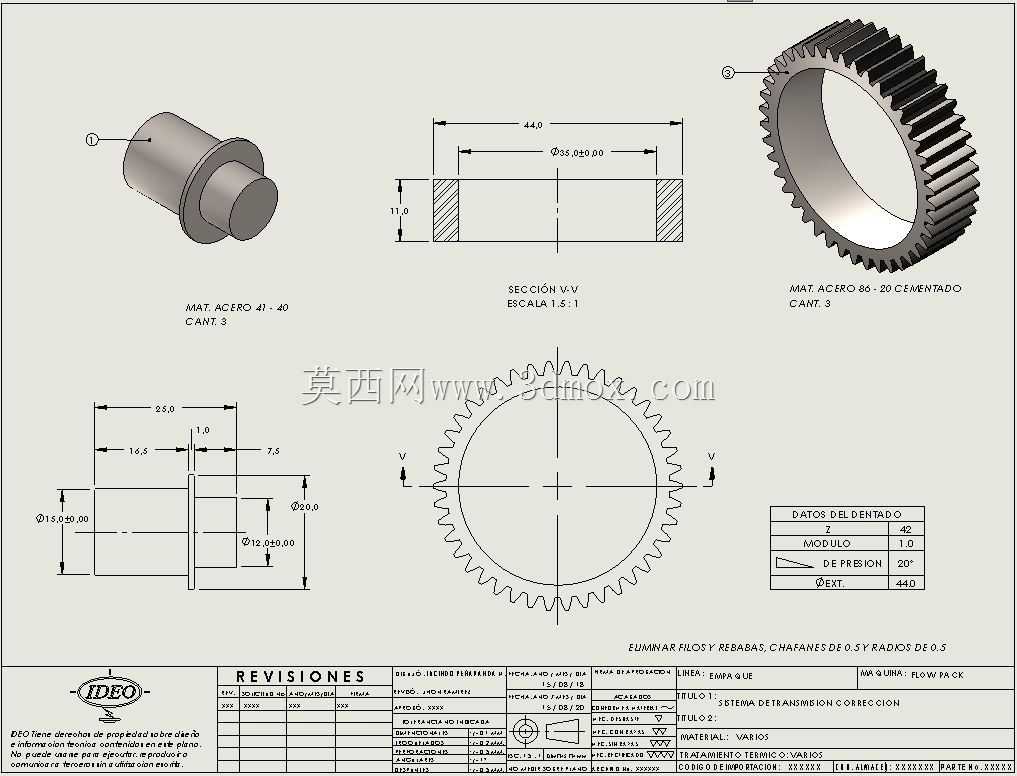

　　行星轮预装到行星架上，再整体装入内齿圈，最后穿入太阳轮和输入轴，不需要特殊的工装夹具，普通的装配钳工就能完成整套组件的组装。所有齿轮的齿形都采用渐开线标准齿形，压力角20度，加工时可以用标准滚刀、插齿刀完成加工，不需要定制特殊刀具，能有效降低零件的加工成本。密封件除了轴端的骨架油封，在各个端盖的结合面都预留了O型圈的安装槽，槽的尺寸和O型圈的线径匹配，压缩量控制在15%-20%之间，既能保证密封效果，也不会因为压缩量过大导致O型圈过早老化失效。端盖和内齿圈的连接采用和壳体连接同规格的内六角螺钉，备件的通用性更强，现场维护时不需要准备多种规格的紧固件。
