双联直齿圆柱齿轮传动结构设计

项目分类:齿轮 发布时间:2022-02-05 ID:536630
  • 双联直齿圆柱齿轮传动结构设计
  • 双联直齿圆柱齿轮传动结构设计
  • 双联直齿圆柱齿轮传动结构设计
  • 双联直齿圆柱齿轮传动结构设计
  • 双联直齿圆柱齿轮传动结构设计
  • 双联直齿圆柱齿轮传动结构设计
  • 双联直齿圆柱齿轮传动结构设计
  • 双联直齿圆柱齿轮传动结构设计
  • 双联直齿圆柱齿轮传动结构设计
  • 双联直齿圆柱齿轮传动结构设计

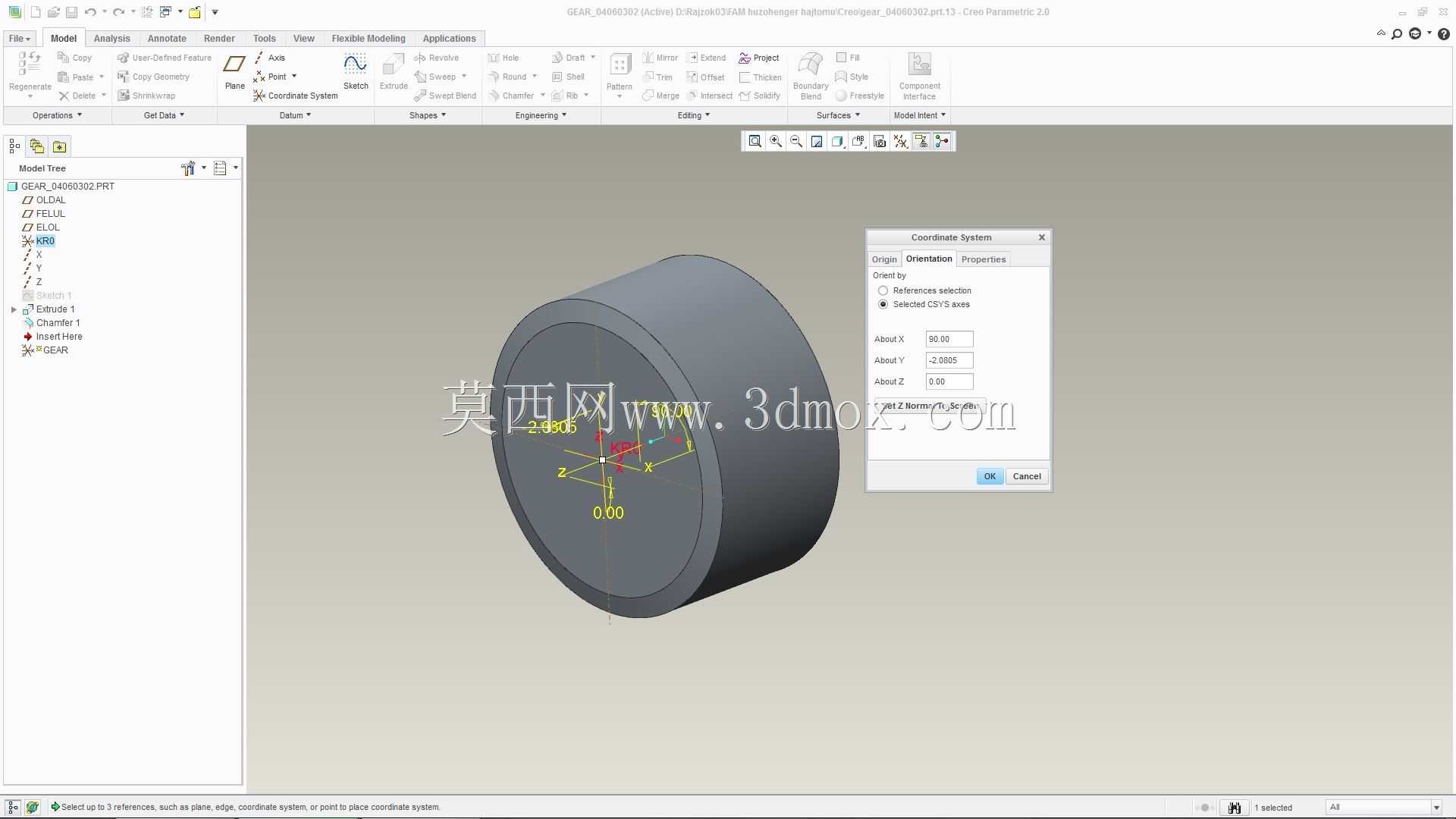

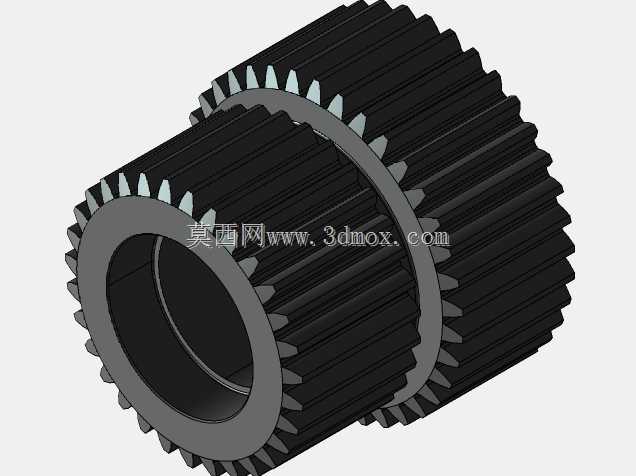

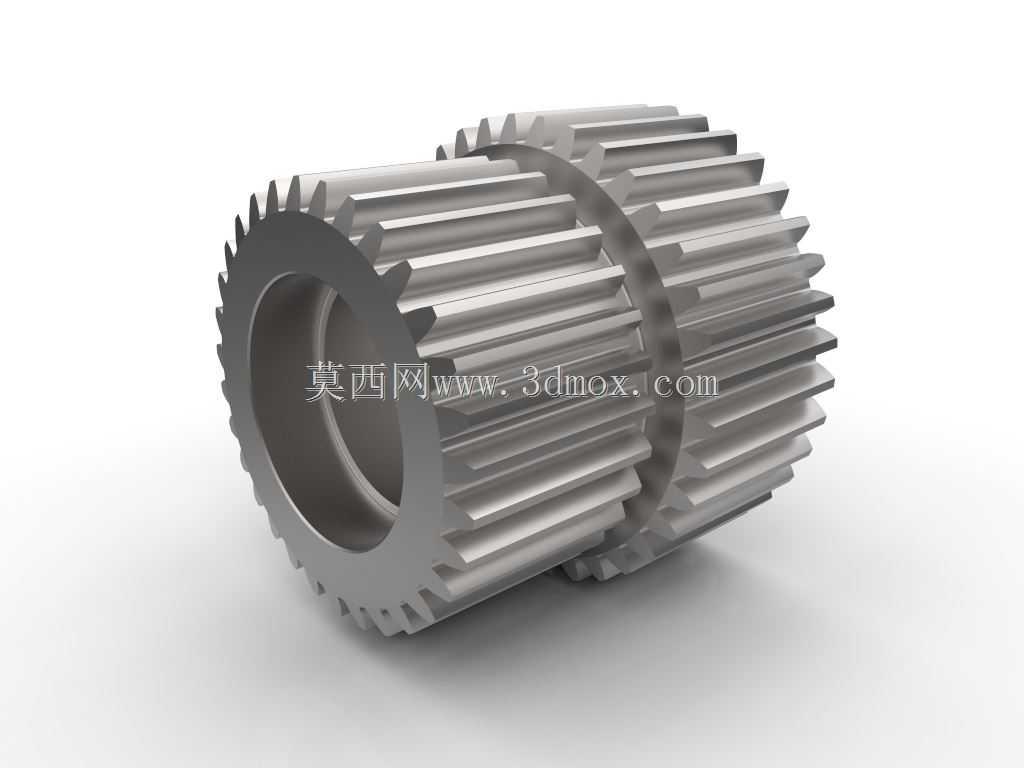

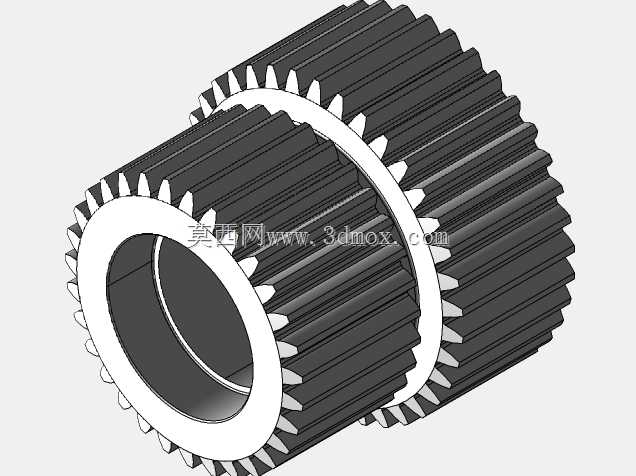

  这款双联直齿圆柱齿轮结构,常见于中小功率定轴传动的变速箱、进给机构以及小型动力传输单元中,在普通机床进给箱、农用机械变速单元、轻工设备传动链里都能见到这类结构的应用,核心作用是在固定轴位上实现两组不同传动比的动力输出,减少传动链的轴向排布空间,让整体传动结构更紧凑。从结构设计来看,两个直齿轮与中间的轮毂采用一体化结构设计,避免了分体式装配带来的同轴度误差,也减少了装配环节的紧固件数量,提升了传动过程中的整体刚性。齿形采用标准渐开线直齿廓设计,齿向无螺旋角,加工时可直接采用滚齿、插齿工艺完成,不需要专用的螺旋角调整工装,加工成本更低,装配时也不需要额外调整轴向啮合位置,对安装空间的轴向公差容忍度更高。内孔为光滑圆柱通孔设计,

  可与平键配合实现与传动轴的周向固定,部分同结构产品也会在内孔开设键槽,适配不同的轴系连接需求,安装时需要保证齿轮端面与轴肩的贴合度,控制端面跳动量在允许范围内,避免啮合时出现偏载导致齿面异常磨损。两组齿轮的齿宽、模数根据对应传动链的负载匹配设计,大模数齿侧对应大扭矩传输工况,小模数齿侧适配高速轻载的传动路径,齿端做了微小倒角处理,既方便装配时的啮合导入,也能减少齿端边缘的应力集中,避免启停冲击时出现齿端崩裂的问题。这类双联齿轮的轴向安装边界由两侧的轴套或者卡簧限位确定,设计时需要预留足够的轴向间隙,避免工作过程中热胀导致齿轮卡死,同时要保证两组齿轮分别与对应啮合齿轮的重合度满足传动要求,减少传动过程中的冲击与噪音。在实际选型替换时,

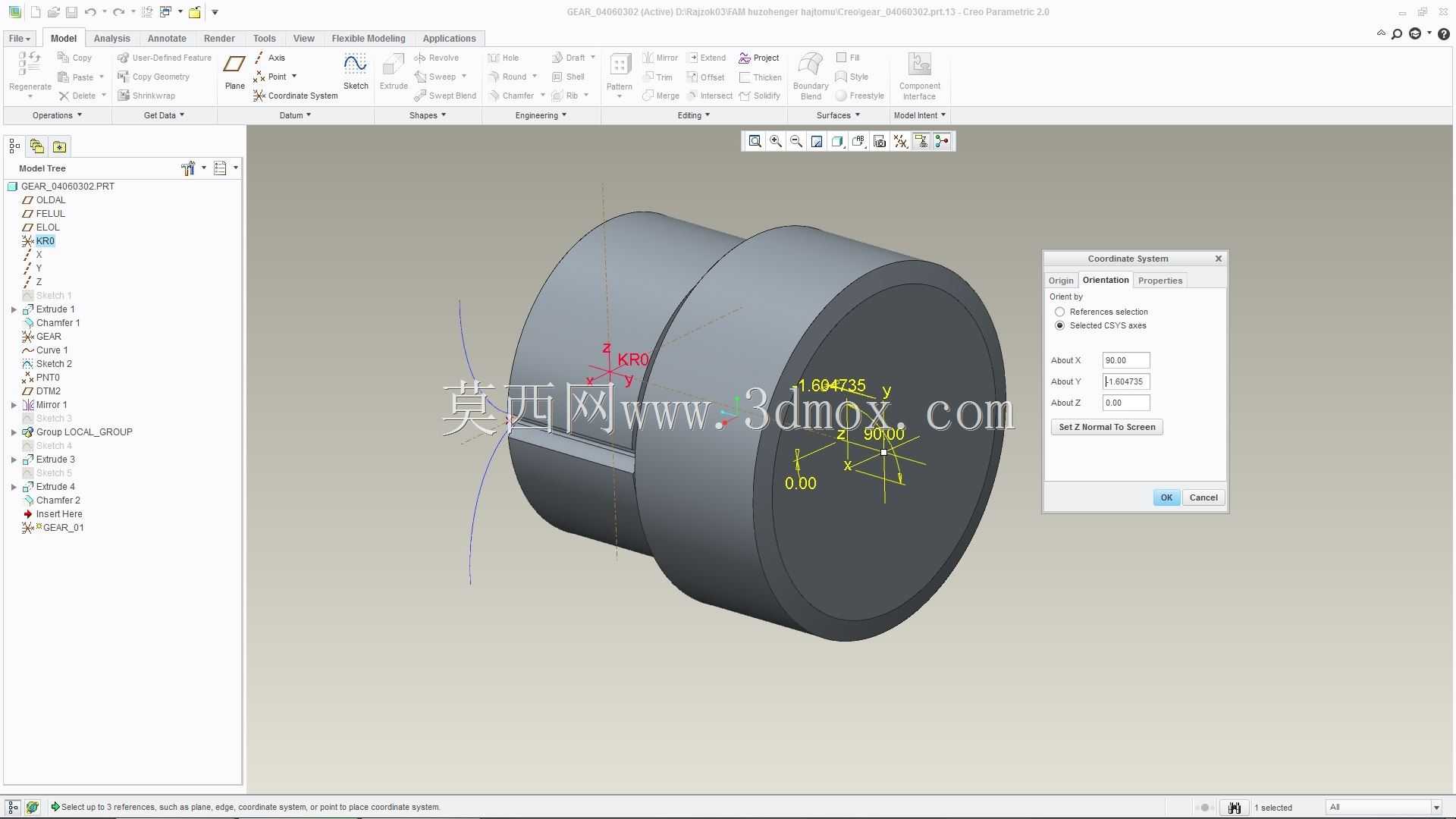

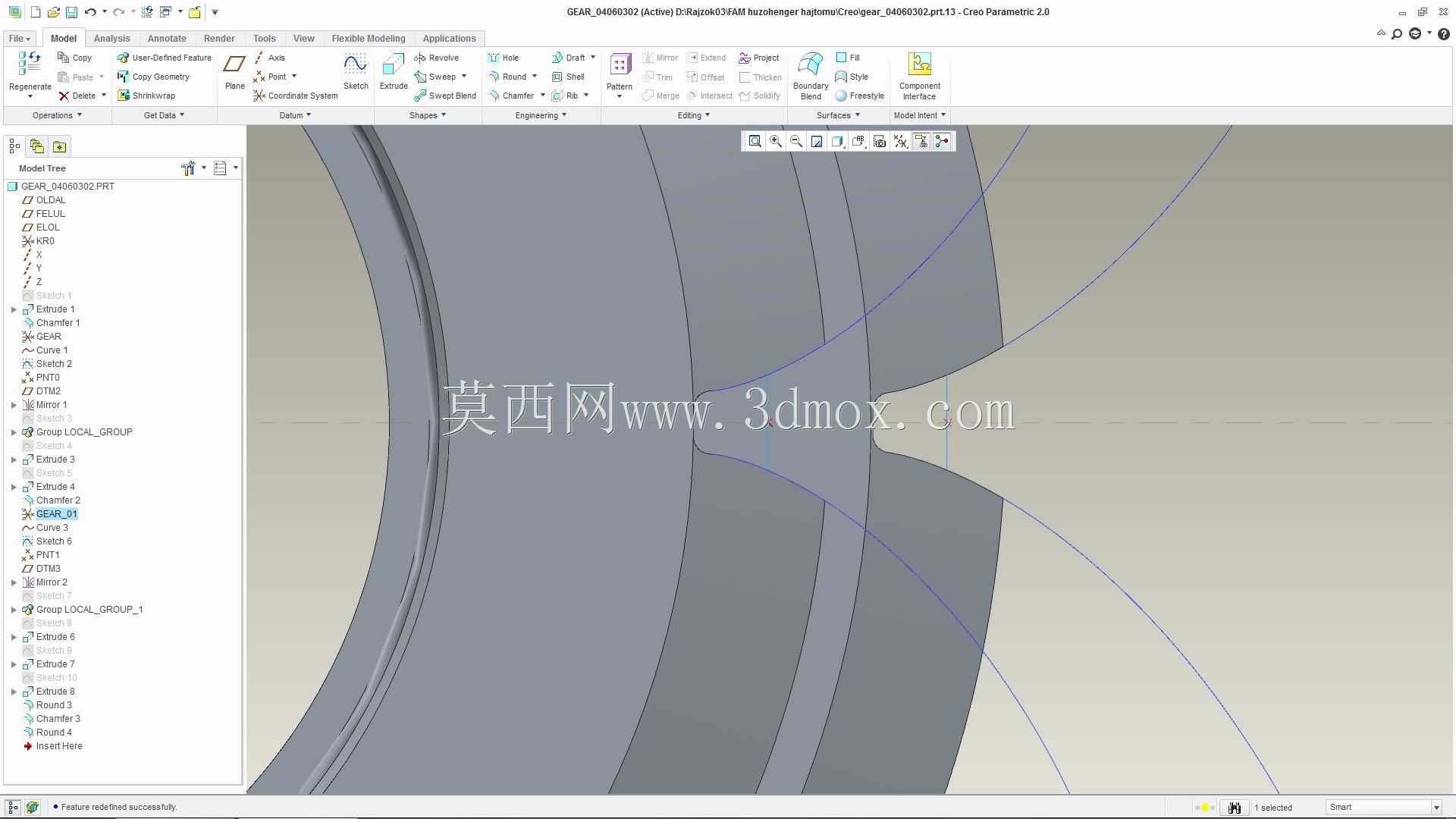

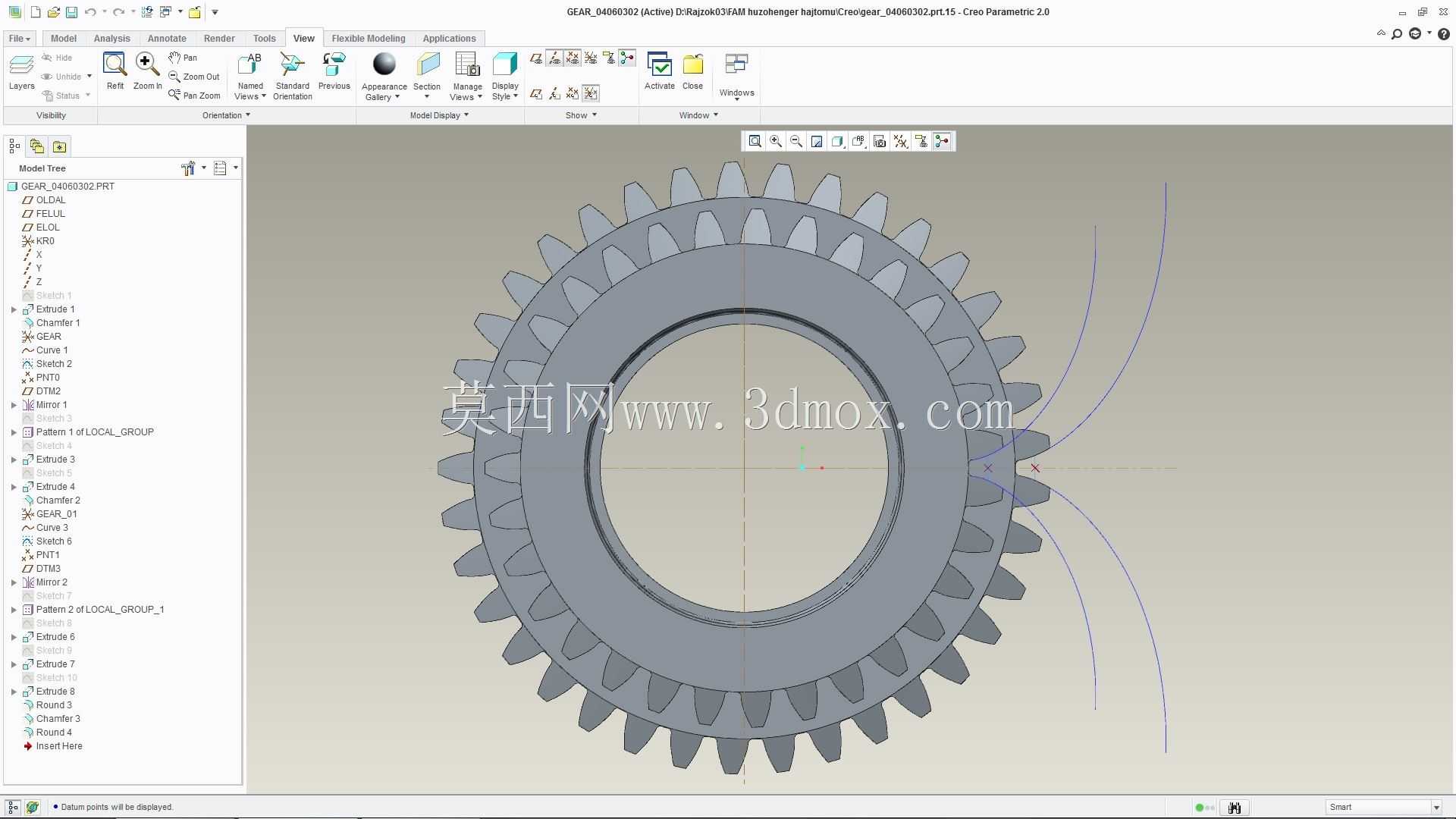

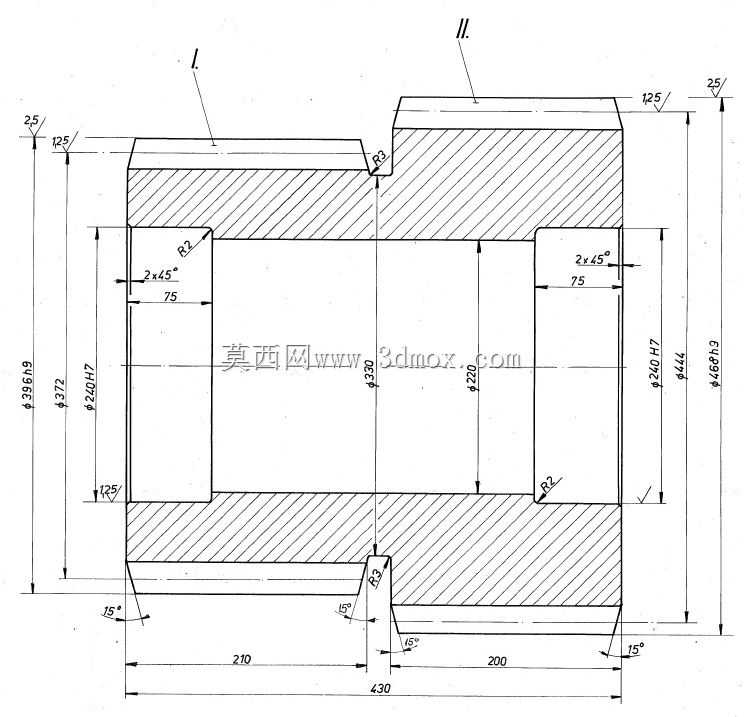

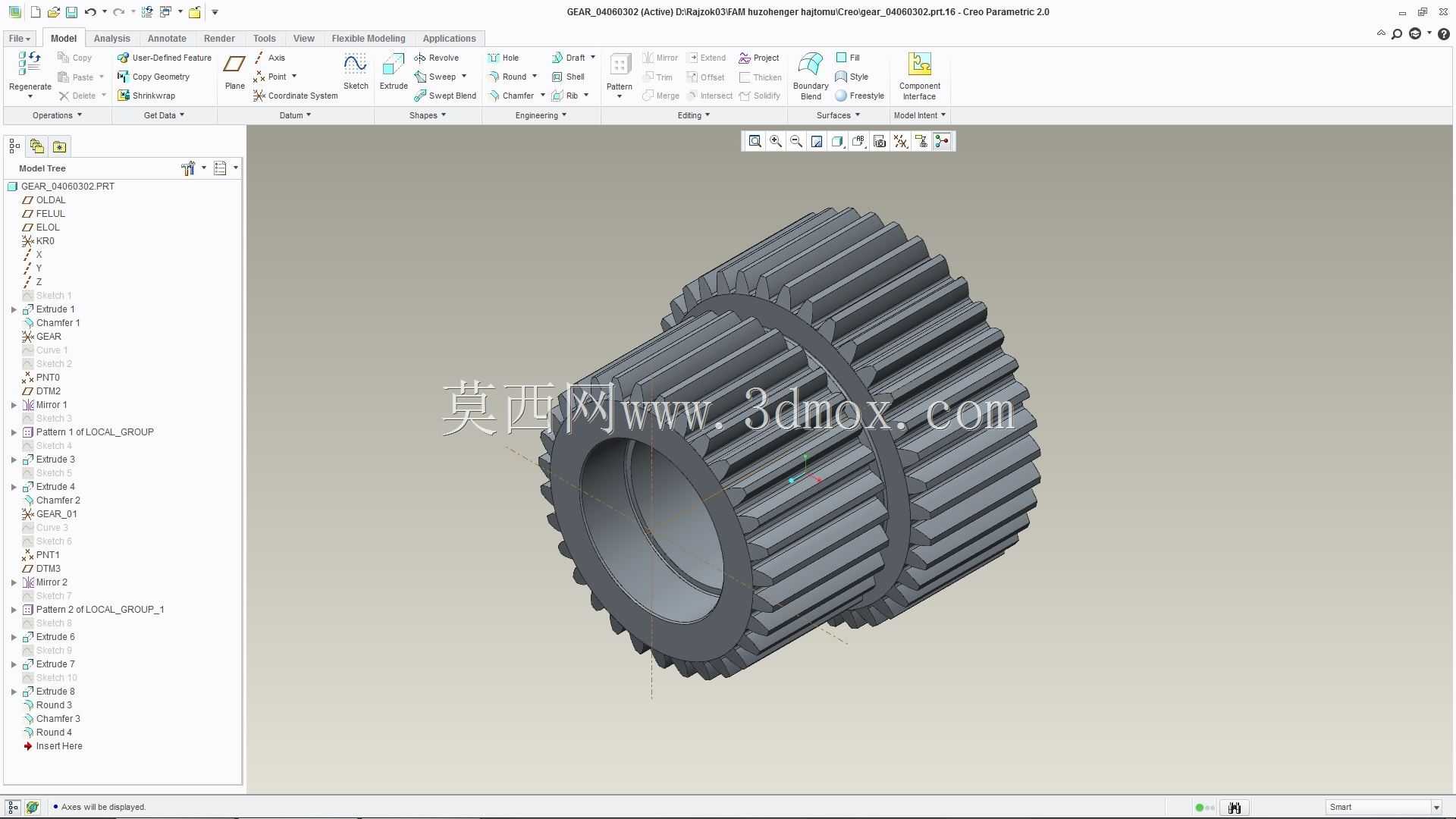

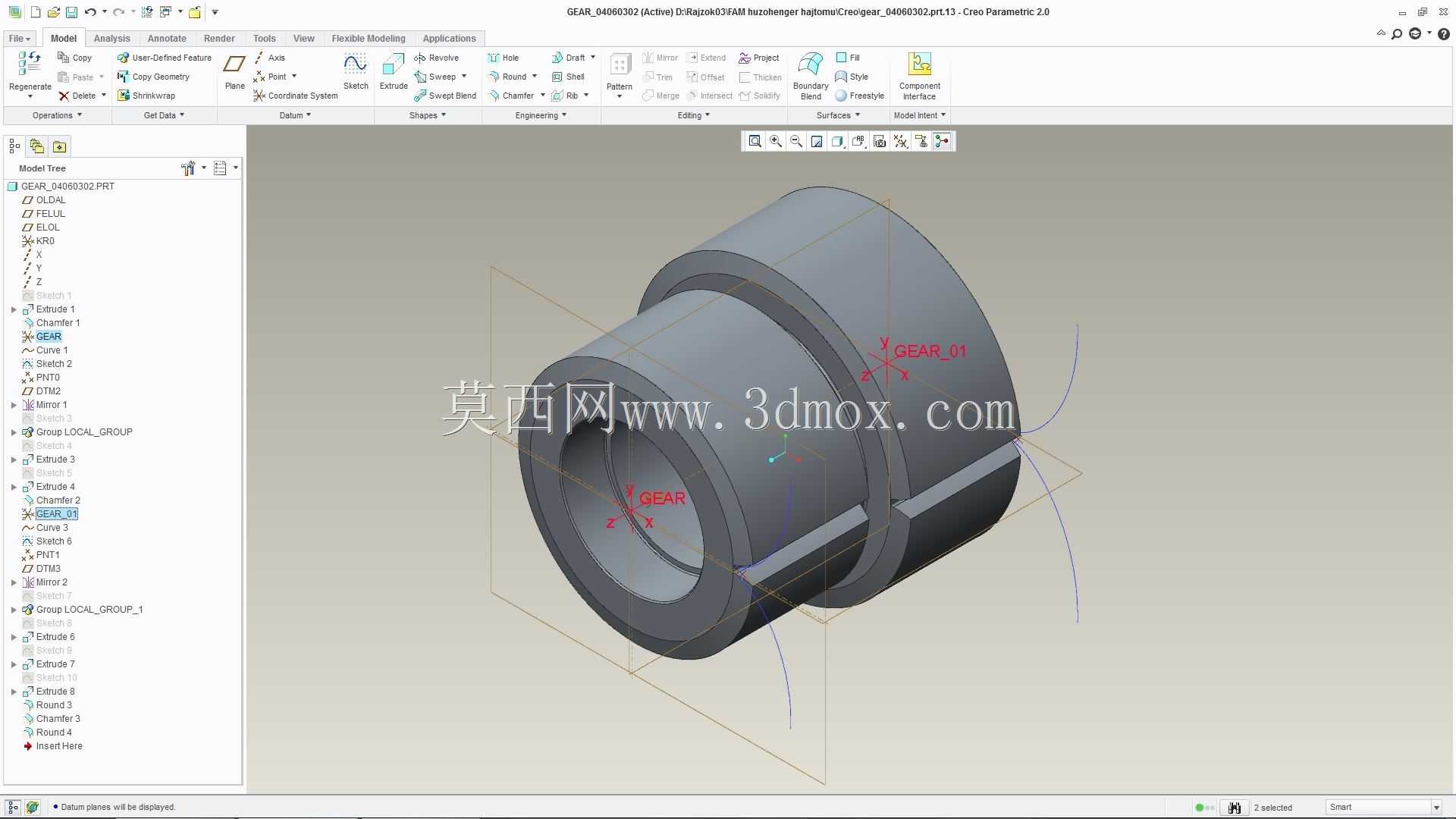

  需要重点核对两组齿轮的模数、齿数、齿顶圆直径以及内孔直径、键槽尺寸,同时确认总宽度尺寸符合安装腔的轴向空间要求,避免出现装配干涉。建模过程中严格遵循渐开线齿形的生成逻辑,齿根过渡圆角按照标准工艺要求设计,还原了实际加工后的齿根应力释放结构,轮毂部分的壁厚根据扭矩传输需求做了等强度优化,既不会因为壁厚过薄导致轮毂开裂,也不会因为壁厚过大增加不必要的转动惯量,影响传动系统的动态响应。
