开槽式弹性夹紧夹头结构设计

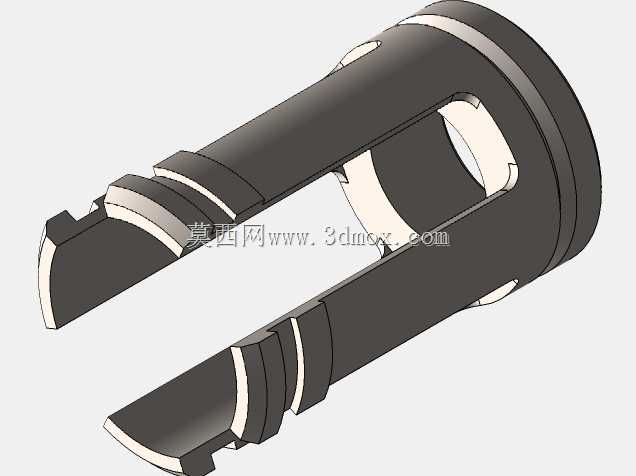

　　这类开槽式弹性夹头常应用在机床主轴装夹、自动化上下料夹持工位、检测设备定位装夹环节，是依靠自身弹性变形实现工件或刀具锁紧定位的核心执行零件，相比刚性卡爪装夹，它的夹持同轴度更高，装夹动作响应更快，对被夹持件的表面压伤风险更低，适合小直径轴类、套类零件的高精度装夹场景。从结构来看，该夹头采用轴向通槽分体式设计，主体为阶梯轴状结构，头部开设三道对称轴向开槽，将夹持端分割为三个可径向收缩的弹性卡爪，卡爪内侧预留多道环形卡槽，既可以增加夹持接触面的摩擦力，避免装夹过程中工件打滑，也能适配带台阶的轴类零件定位，卡槽的棱边做了微小倒角处理，防止装夹时刮伤工件表面。夹头中部设计有贯通的腰型槽，这个结构一方面是为夹头收缩变形提供足够的形变空间，

　　降低弹性变形所需的轴向推力，另一方面腰型槽可配合设备上的定位销，限制夹头的周向转动，保证装夹位置的重复定位精度。夹头尾部设计有环形定位凸台，凸台外径与设备安装孔的内径采用间隙配合，装配时凸台端面与设备的定位端面贴合，确定夹头的轴向安装位置，凸台上预留的两个对称小孔，可用于安装防转螺钉或者拆卸顶丝，方便后期维护更换。设计这类夹头时，首先要确定夹持范围，根据常用被夹持工件的直径公差，计算开槽的宽度、长度以及夹头壁厚，保证在最大收缩量时，夹头的弹性变形处于材料的许用应力范围内，避免出现塑性变形导致夹头失效，通常这类夹头选用弹簧钢材质，经淬火处理后获得足够的弹性和耐磨性，夹持端的内孔粗糙度要控制在合理范围，既保证足够的摩擦力，

　　也避免粗糙度过高夹伤工件表面。安装边界方面，夹头的整体外径要匹配设备的安装锥孔或者直孔尺寸，轴向长度要预留出驱动机构的行程空间，保证驱动件推动夹头轴向移动时，夹持端能完成完全收缩和松开的动作，腰型槽的位置要对应设备上的定位销位置，装配后夹头的轴向窜动量要控制在0.02mm以内，保证装夹的同轴度要求。实际使用中，这类夹头的夹持力与轴向驱动力成正比，设计时要根据被夹持件的切削力或者搬运负载，核算所需的最小夹持力，反向推导所需的轴向推力，匹配对应的驱动气缸或者液压缸参数，避免夹持力不足导致工件飞脱，或者夹持力过大导致夹头过度变形断裂。夹头的开槽末端设计有圆弧过渡，避免应力集中导致开槽末端出现裂纹，延长夹头的使用寿命，

　　夹持端的外圆设计有微小锥度，与设备上的锥套配合，当轴向推动夹头时，锥面配合产生径向分力，驱动三个卡爪同步向内收缩，实现对工件的中心定位和夹紧，这种锥面驱动的结构能保证三个卡爪的收缩量一致，装夹同轴度可以达到0.01mm以内，满足精密加工的装夹要求。
