斜装式20方杆车刀夹持托架结构

　　在普通车床、数控车床的外圆、端面及台阶轴车削加工场景中，刀具装夹的稳定性直接决定加工件的尺寸精度、表面粗糙度以及连续切削过程的可靠性，这款斜扣式杆状车刀夹持托架，正是针对20mm截面方杆车刀的装夹需求设计的专用夹持部件，适配开式刀架的安装工位，可在卧式车床的四方刀台、转塔刀架的标准装夹位完成固定，无需额外改造刀台结构即可投入使用。从实际加工的工况需求出发，这类夹持托架需要同时满足三个核心要求：一是装夹后刀具的悬伸长度可控，避免切削过程中出现振刀纹；二是紧固结构具备足够的抗切削力矩能力，在大走刀量、大背吃刀量的粗车工序中不会出现刀具移位；三是换刀操作便捷，无需拆卸过多紧固件即可完成车刀的更换与对刀调整。

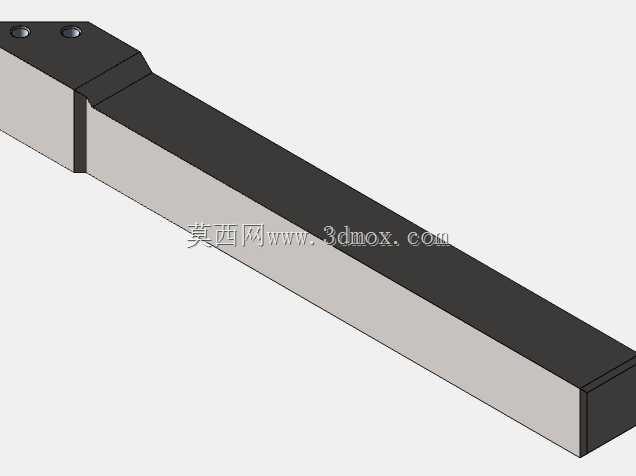

　　这款托架的设计采用了斜向扣压的紧固逻辑，区别于传统的上压式螺钉直接顶紧刀杆的结构，斜扣结构的压紧力方向与切削过程中刀具受到的主切削力方向形成一定的夹角，可将刀杆牢牢压向托架定位基准面的同时，抵消部分切削冲击力带来的松动趋势，在连续切削钢件、铸铁件的粗加工场景下，能有效降低刀具窜动的概率。从结构尺寸来看，托架的刀杆安装腔截面严格匹配20mm×20mm的标准方车刀杆，安装腔的两个垂直定位面经过平面度公差约束，确保刀杆装入后与托架基准面完全贴合，不会出现装夹倾斜导致的刀具角度偏差；托架主体的安装定位面与刀杆轴线的平行度公差控制在合理范围内，保证装夹后车刀的主偏角、刃倾角不会因为托架本身的形位误差出现偏移，减少对刀时的角度调整工作量。

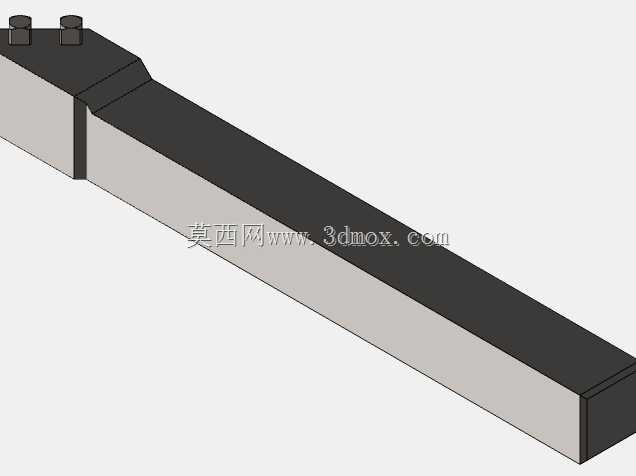

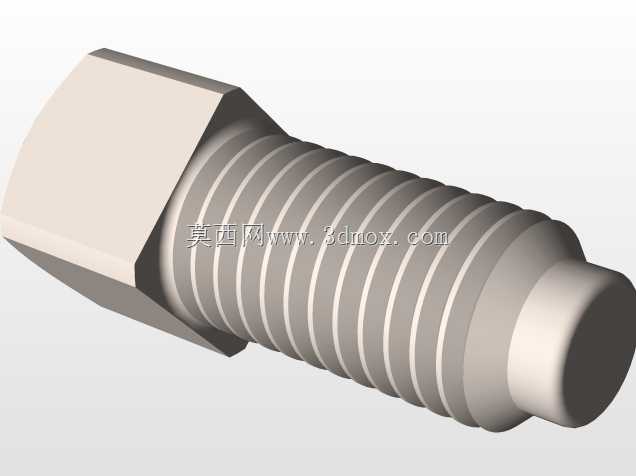

　　托架的紧固组件设置在刀杆安装位的上方，两个紧固元件的位置避开了刀杆的切削受力薄弱区，压紧力均匀分布在刀杆上表面的两个点位，避免单点顶紧造成的刀杆局部变形，尤其是针对硬质合金焊接车刀，均匀的压紧力可减少刀头焊接处因装夹应力集中出现的崩裂风险。在实际安装使用时，只需将匹配截面的方杆车刀从托架的侧向推入安装腔，调整好刀具的伸出长度，确保刀尖与车床主轴中心高对齐后，锁紧斜扣结构的紧固件即可完成装夹，相比传统的多螺钉压板式装夹结构，换刀效率可提升40%左右，尤其适合批量加工过程中需要频繁更换外圆刀、端面刀、切槽刀的生产场景。从结构设计的细节考量，托架主体采用整体式结构设计，没有多余的拼接部件，整体刚性更强，

　　在承受断续切削的冲击力时不会出现连接部位的松动；安装腔的入口处做了微小的倒角引导，方便操作人员在光线不佳的机床操作位快速将刀杆推入定位，减少装夹时的对位时间；斜扣的压紧面做了防滑处理，增大与刀杆表面的摩擦力，即使在切削液持续冲刷的加工环境下，也能保持足够的压紧摩擦力，避免刀具在长时间切削过程中出现缓慢移位的问题。这类夹持托架不仅适用于常规的碳钢、合金钢工件车削，在有色金属件的高速精车场景中，稳定的装夹刚性可保证刀尖的振动幅度控制在极小范围内，有效提升精加工面的表面质量，减少后续抛光、磨削工序的加工余量。针对小规格车床的刀台安装空间限制，这款托架的外形尺寸做了紧凑化优化，不会占用刀台过多的相邻装夹位，可同时在四方刀台上安装多把不同用途的车刀，满足多工序集中加工的装夹需求。
