带安装支脚的剖分式壳体结构设计

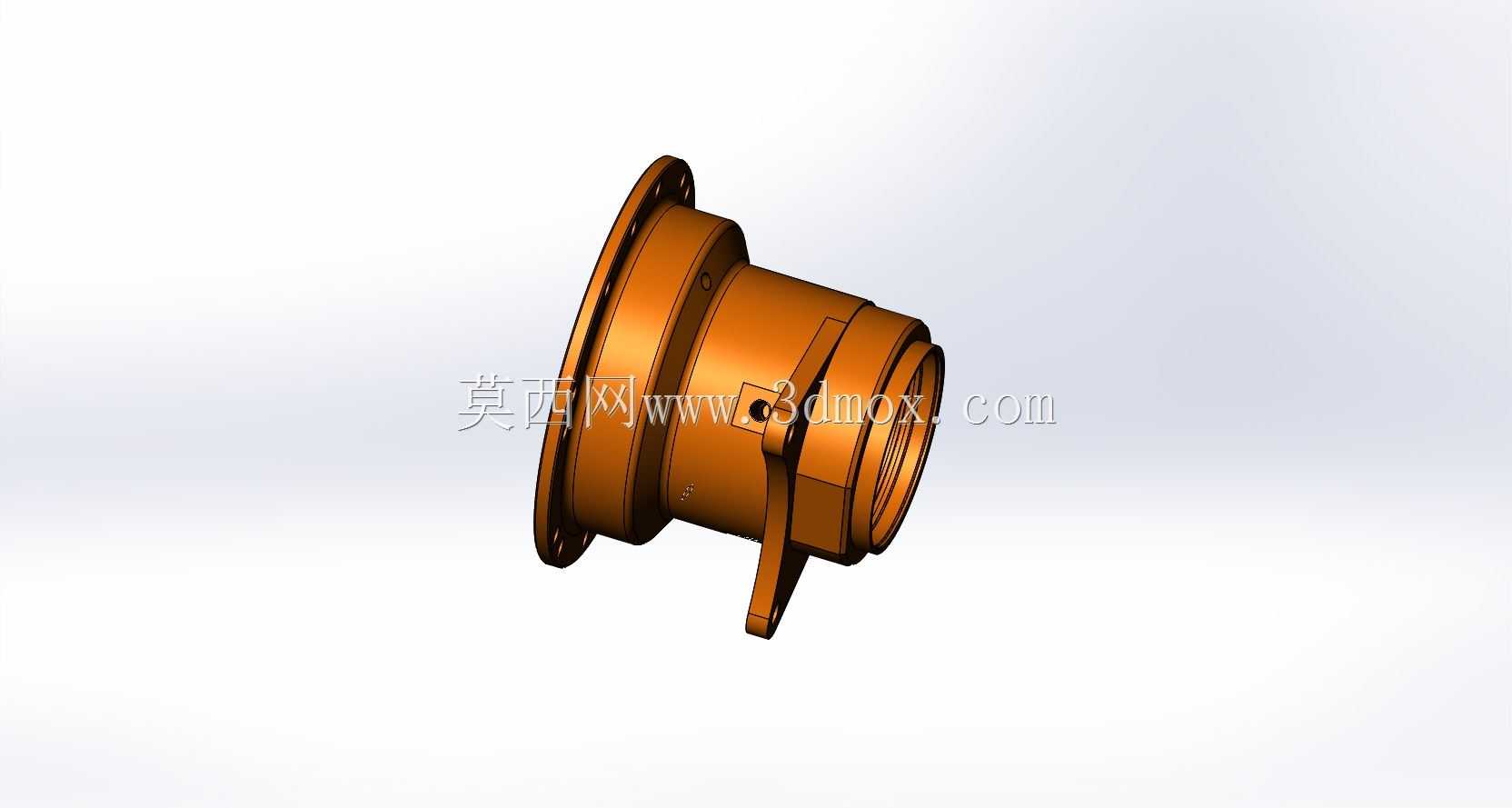

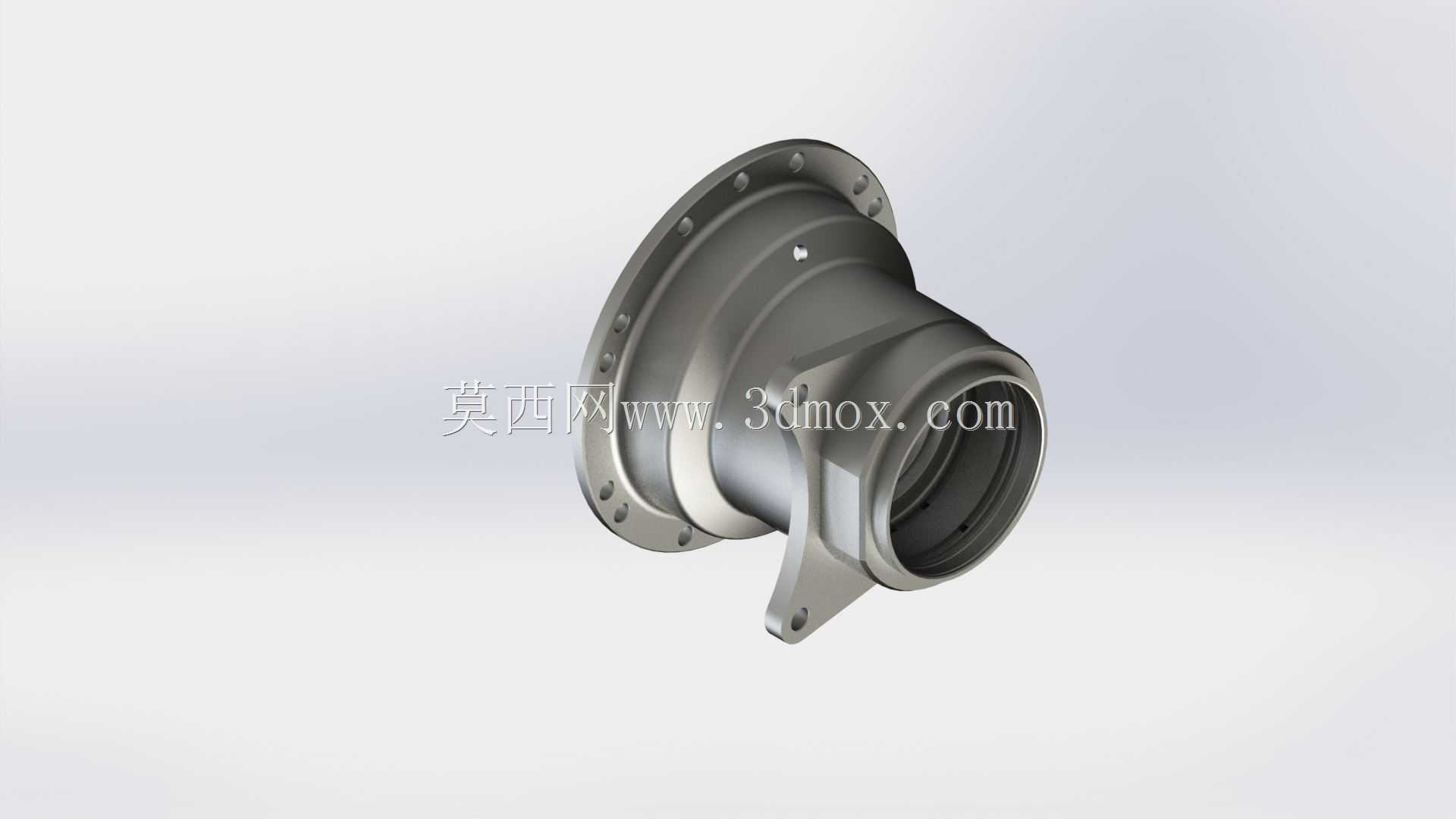

　　这类带安装支脚的剖分式壳体，常见于中小型动力传动设备、流体输送泵组或者离合制动单元的外部防护与承载基体，日常在车间的输送线驱动端、小型风机的蜗壳配套、农用机械的传动箱外侧都能见到同结构的部件，它的核心作用首先是为内部的轴系、叶轮或者摩擦副提供封闭的安装腔体，隔绝外界粉尘、切削液或者雨水的侵入，同时承担内部组件的定位支撑，还要把设备运行产生的振动、载荷通过支脚传递到安装基座上。

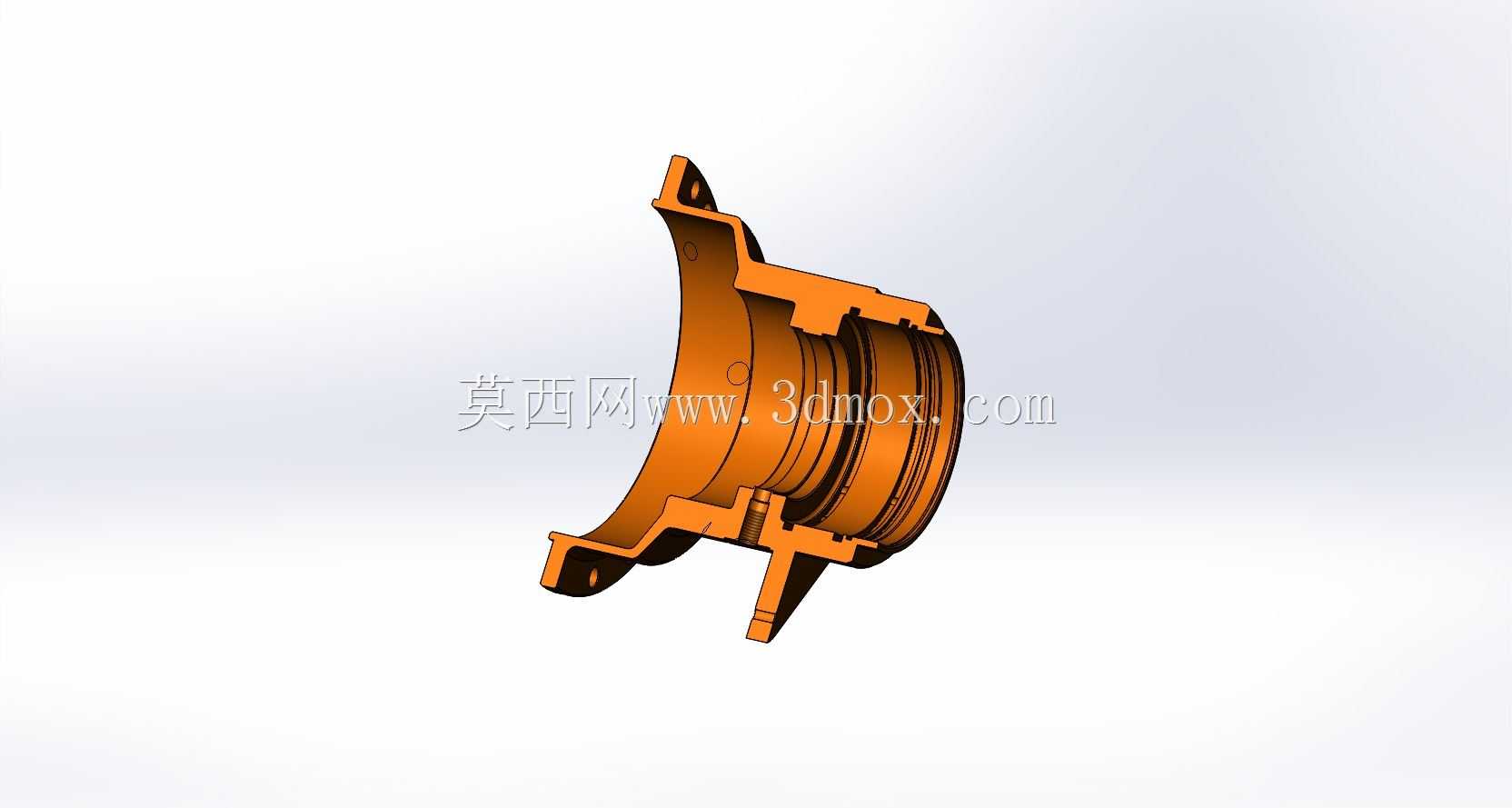

　　从结构设计逻辑来看，采用半剖的展示形态能清晰看到腔体内部的阶梯定位面，这些不同直径的环形台阶是用来对应安装轴承外圈、密封件、隔套的，每一级台阶的轴向尺寸都要和内部组件的装配累计公差匹配，避免出现轴承压装过紧导致运转卡滞，或者间隙过大造成轴系窜动的问题。外侧延伸出的三个带安装孔的支脚，并不是随意布置的，孔位的分布要匹配配套基座的安装螺孔位置，支脚的弯折角度做了加强筋过渡，是为了避免设备运行时的交变载荷造成支脚根部断裂，毕竟很多这类壳体都是用铸铁或者铸铝成型，根部圆角如果设计过小，铸造时容易产生缩松缺陷，长期受振就会出现裂纹。

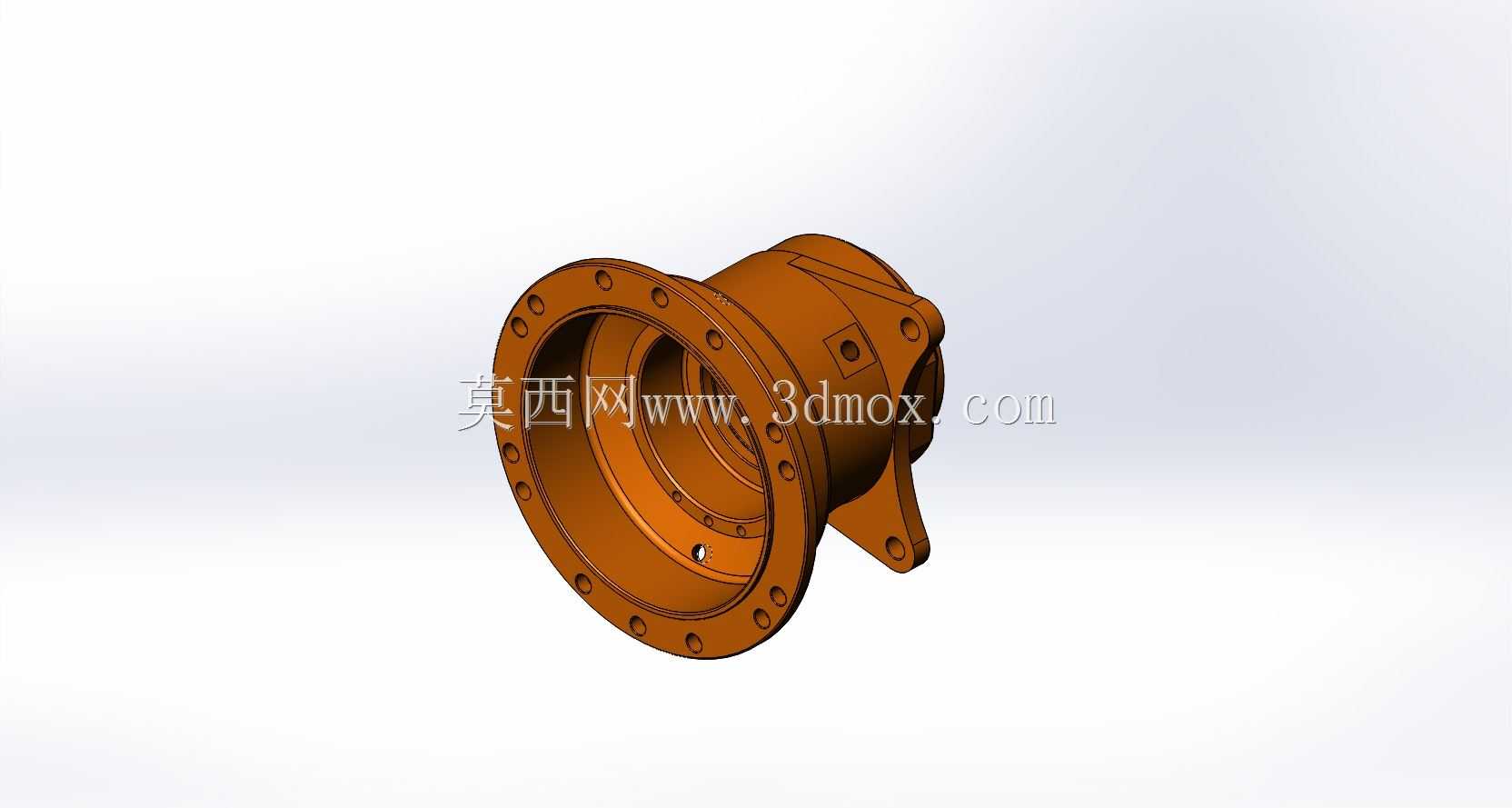

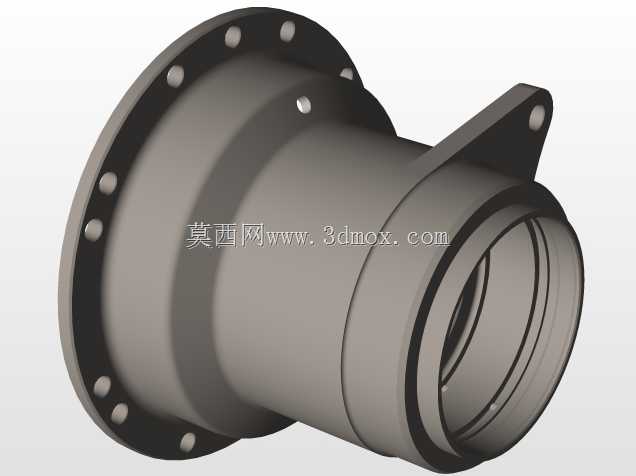

　　腔体一端的多层环形法兰结构，是用来和端盖或者对接管路连接的，法兰端面上预留的密封槽位置（图中虽未展示密封件，但槽位结构在法兰内侧可见）需要匹配O型圈或者密封垫片的压缩量，通常设计时槽深要控制在密封件线径的70%-80%，既能保证密封面的压紧力足够，又不会把密封件压溃导致失效。支脚上的安装孔做了沉台设计，是为了让固定螺栓的头部完全沉入支脚平面内，避免螺栓突出影响安装平面的贴合度，同时也能防止设备运行过程中螺栓被外部构件剐蹭松动。

　　在实际安装边界的考量上，这类壳体的半剖结构本身也对应了实际装配的工艺需求：很多传动组件需要从剖分面位置装入腔体，再把另一半壳体扣合锁紧，相比整体式的筒状壳体，剖分式结构的装配难度更低，后期维护时不需要把整个轴系从设备上拆下来，只需要拆开上半部分壳体就能更换密封件或者检查内部磨损情况，大大降低了现场运维的工作量。设计时还要注意剖分面的平面度要求，通常要达到IT7级以上的加工精度，避免合箱后出现结合面漏油、漏尘的问题，部分重载场景下还会在剖分面上加工定位销孔，通过锥销保证上下半壳的装配同轴度，防止合箱错位导致内部轴承孔不同心，引发轴系偏磨、发热的问题。

　　从壁厚设计来看，整个壳体的壁厚保持了均匀过渡，没有出现突然的壁厚变化，这是考虑到铸造工艺的成型需求，壁厚不均会导致铸件冷却速度不一致，容易产生内应力甚至开裂，支脚和腔体连接的位置做了加厚处理，是因为这个位置是应力集中区，设备起停时的冲击载荷会首先作用在支脚根部，适当增加壁厚能提升整体的结构刚性，避免长期受载出现变形。腔体内部的过渡圆角也做了统一设计，既方便铸造时的脱模，减少清砂的工作量，也能避免尖角位置的应力集中，提升壳体的抗疲劳性能。

　　在实际应用场景中，这类壳体如果用在泵类设备上，腔体的流道型线还要和叶轮的出口角度匹配，减少流体在腔体内的阻力损失；如果用在传动箱上，腔体内壁还要预留润滑油的回流通道，保证齿轮或者轴承运转时的润滑充分，同时要在腔体最低位置设计放油螺孔，方便后期更换润滑油。图中展示的半剖形态，也方便结构工程师在建模时检查内部各组件的装配间隙，确认旋转件和壳体内壁之间有没有足够的安全距离，避免运转时出现刮碰，同时也能核对密封件的安装位置是否正确，有没有出现密封件被挤压错位的风险。

　　很多刚入行的工程师在设计这类壳体时，容易忽略支脚安装面的加工余量预留，还有合箱定位销的位置设计，往往会导致后期装配时出现孔位不对、合箱错位的问题，实际上这类壳体的设计核心是要兼顾内部组件的定位精度、外部安装的适配性、铸造加工的工艺性，还有后期维护的便捷性，不能只考虑外观的规整，忽略实际生产和使用中的细节需求。比如支脚的安装孔距离腔体中心的高度尺寸，要和配套设备的中心高匹配，否则安装后会出现轴系和对接设备不同心的问题，引发振动、噪音过大，甚至断轴的故障。另外，法兰端的螺栓孔分布也要考虑扳手的操作空间，不能把螺栓孔设计在太靠近支脚或者加强筋的位置，导致装配时扳手无法伸入，没法拧紧螺栓。
